电动自行车车把集成式骑行显示仪表结构

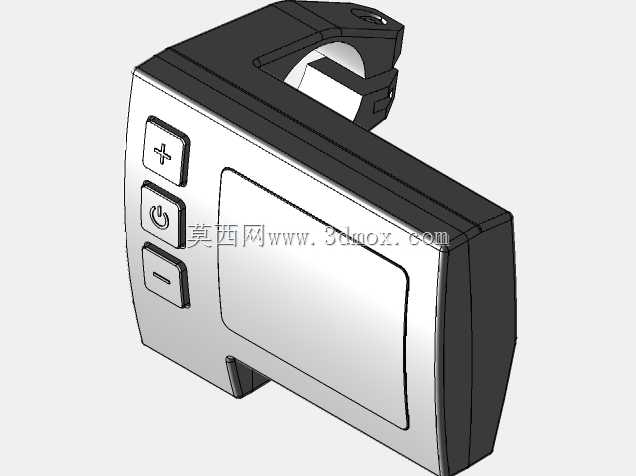

　　日常短途出行场景里，电动自行车的骑行交互核心就是车把位置的显示仪表，这款夹装式仪表的结构设计完全围绕骑行过程中的实际使用需求展开，没有多余的装饰性结构，所有造型特征都服务于功能落地。从安装结构来看，仪表背部采用半开口抱夹结构，适配常规直径的电动自行车车把圆管，安装时不需要额外拆解车把原有操控部件，直接卡入车把合适位置后通过夹件的锁紧结构就能完成固定，安装位置可以根据不同骑手的坐姿、视线习惯沿车把轴向微调，保证骑行过程中骑手不需要大幅低头偏移视线就能看清屏幕显示内容，兼顾骑行安全与信息读取效率。正面布局上，屏幕区域占据了正面近六成的可视面积，屏幕做了轻微内凹设计，边缘高出屏幕表面0.8mm左右，

　　能在日常使用中避免尖锐物体直接剐蹭屏幕表面，也能减少雨天骑行时雨水直接在屏幕表面形成水膜影响读数。屏幕左侧竖向排列三个实体按键，从上到下分别为功能加键、电源开关键、功能减键，按键采用凸起式方形结构，按键表面做了防滑凸点纹理，骑手佩戴普通骑行手套时也能准确按压，不会出现误触情况；按键的触发行程设置在1.2mm，按压反馈清晰，不需要刻意加大按压力度就能完成操作，避免骑行过程中按动按键时手部施力过大影响车把操控稳定性。外壳的分模线设置在侧面转角位置，前后壳通过卡扣加底部隐藏螺丝的方式连接，外壳接缝均匀，配合背部夹装位置的密封胶条结构，能够阻挡日常骑行过程中的飞溅雨水、路面扬尘进入仪表内部，适配户外复杂骑行环境。从结构强度设计来看，

　　外壳采用ABS加PC混合材质的壁厚设计，主体壁厚均匀控制在2mm，转角位置做了R3的圆角过渡，既避免注塑成型过程中出现缩痕、翘曲等缺陷，也能在车辆发生倾倒、侧面剐蹭时分散冲击力，保护内部的电路板与显示屏幕不会轻易损坏。抱夹位置与车把接触的内侧做了防滑橡胶垫，一方面可以增加夹装摩擦力，避免长期骑行颠簸导致仪表绕车把转动移位，另一方面也能避免硬质塑料夹件刮花车把表面的喷涂层。仪表的出线位置设置在抱夹结构的下方缺口处，线束沿着车把走向走线，通过扎带就能固定在车把原有线束上，不会出现线束悬空晃荡、干扰车把转向的问题。实际使用过程中，这款仪表承担的功能并不只是显示车速、电量这些基础信息，三个按键配合屏幕菜单可以完成骑行模式切换、灯光控制、

　　里程清零等常用操作，所有交互逻辑都围绕骑行中的盲操作可行性设计，按键位置固定，骑手熟悉后不需要视线离开路面就能完成常用操作。从安装边界来看，整个仪表的外轮廓宽度控制在85mm，高度62mm，厚度方向从车把表面向外突出42mm，安装后不会超出车把两端的刹车、转把的操控范围，也不会遮挡车把上原有部件的操作空间，适配绝大多数常规款电动自行车的车把布局，不需要对原车结构做任何改装就能直接加装替换。在细节设计上，屏幕的安装角度相对仪表安装基面做了15度的仰角设计，这个角度刚好匹配普通骑手坐在车座上的自然下视角，减少光线在屏幕表面的镜面反射，晴天户外骑行时也能清晰看清屏幕显示内容，不需要刻意调整身体姿势去迁就屏幕角度。按键的布局间距设置在12mm，即使是手指较粗的男性骑手，按压单个按键时也不会碰到相邻按键，降低误操作概率。外壳的表面处理采用细咬花纹理，不容易残留指纹和日常使用的划痕，长期使用后外观不会出现明显的老旧痕迹。内部结构上，电路板通过四个定位柱固定在前壳内侧，屏幕与电路板之间采用缓冲泡棉填充，既能吸收骑行过程中的振动冲击，也能避免屏幕与电路板硬接触导致的显示故障，电池仓（如果是外置供电版本则是接线端子仓）设置在壳体下半部分，重心靠近车把安装位置，减少长期颠簸对壳体连接部位的应力影响。
