自行车转向声光提示电路结构设计

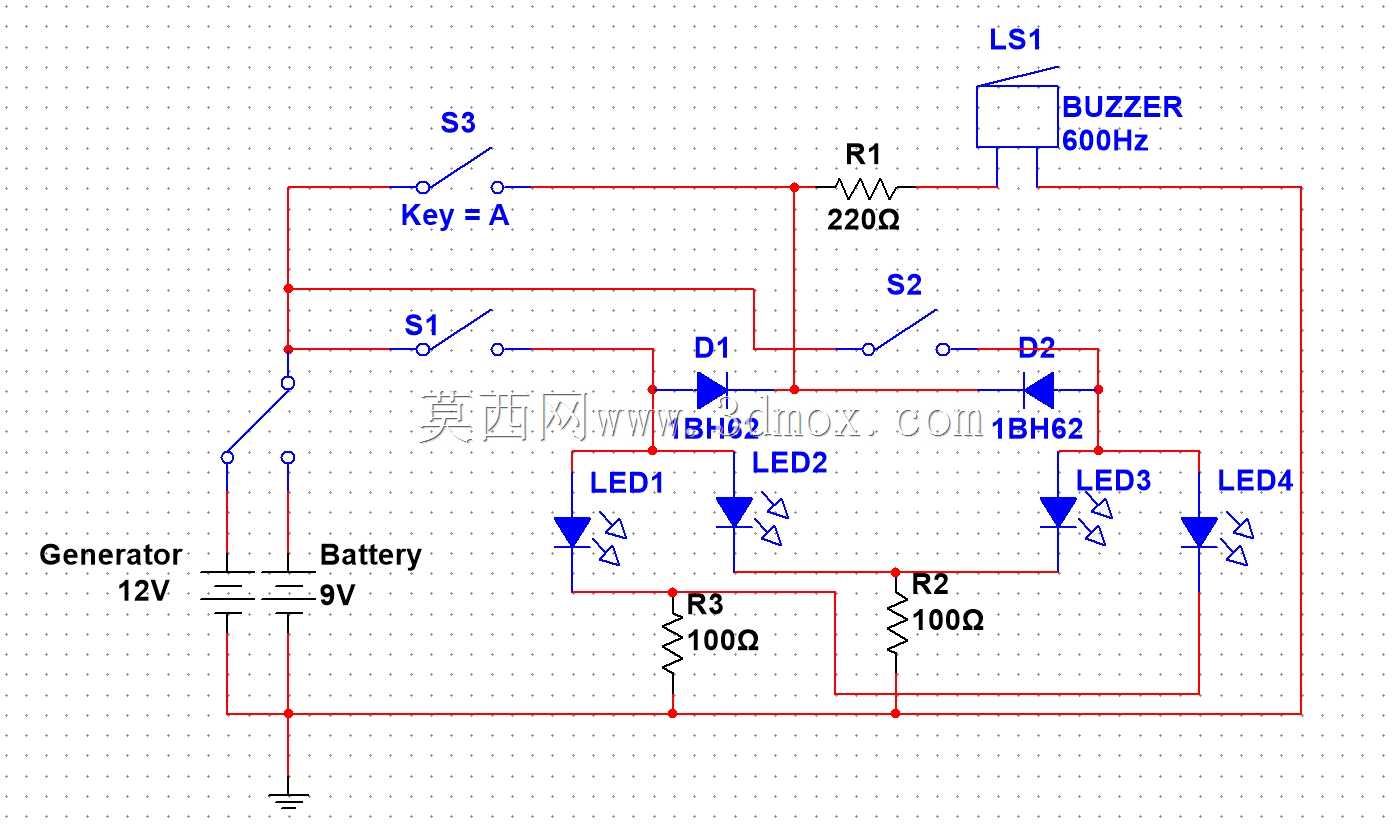

　　日常通勤、短途骑行场景中，传统自行车缺乏明确的转向提示装置，骑行者转向时仅靠手势示意，在雨雾天气、夜间光线不足路段或者车流密集的城市道路上，很容易被周边机动车、非机动车驾驶员忽略，进而引发剐蹭、碰撞类交通安全事故，这套自行车转向灯装置正是针对这类骑行安全痛点设计的车载提示部件。从电路架构来看，整套装置采用双电源冗余设计，既可以通过9V叠层电池独立供电，也能适配12V自行车轮毂发电机供电，切换开关可根据骑行场景选择供电模式：日常短途通勤用电池供电可避免发电机低速时供电不足的问题，长距离骑行切换至发电机供电则能免去电池更换的麻烦，供电回路的接地端统一接自行车金属车架，减少额外布线长度的同时也能降低线路老化短路的风险。

　　转向控制采用三档拨动开关实现左右转向切换，开关拨至左侧时，左侧回路的两颗LED指示灯导通点亮，同时蜂鸣器回路通过二极管单向导通触发600Hz蜂鸣器发出间歇提示音；开关拨至右侧时，右侧两颗LED导通工作，蜂鸣器同步发出提示；开关置于中位时，左右回路均断开，提示装置停止工作。回路中每两颗LED串联100Ω限流电阻，可根据供电电压波动自动调整回路电流，避免LED因过流烧毁，蜂鸣器回路串联220Ω限流电阻，将蜂鸣器工作电流控制在额定范围内，保证提示音音量适中不会过度刺耳，同时也能延长蜂鸣器使用寿命。两个1BH62型号二极管分别串联在左右转向回路中，利用二极管的单向导通特性，避免左右转向切换时出现电流倒灌，

　　防止单侧转向时另一侧LED误点亮的问题，保证转向指示的准确性。结构设计层面，整套装置的控制开关设计为车把安装形式，开关尺寸适配常规22-25mm直径的自行车车把，安装时通过卡扣固定在车把左侧位置，骑行者无需抬手离开车把即可用拇指操作开关，操作行程控制在3mm以内，操作反馈清晰，避免骑行中操作开关出现车辆失控的风险。LED指示灯分为前后两组，前组安装在车把两端位置，后组安装在自行车后座两侧，前后LED的发光角度均设置为120°，可视距离在夜间可达50米以上，能够让前方、侧方以及后方的道路参与者清晰观察到转向提示。蜂鸣器安装在车把中部位置，发声方向朝向骑行者侧方，既可以让周边人员听到提示音，也不会因为音量过大对骑行者造成听觉干扰。

　　布线时所有线路均沿自行车车架管材内侧走线，通过线卡固定在车架上，避免线路外露被雨水侵蚀或者被骑行过程中卷入车轮、链条等运动部件，线路接头处均做热缩管绝缘处理，满足户外骑行的防水、防震要求。整套装置的整体重量控制在80g以内，安装后不会对自行车的操控平衡性造成明显影响，所有电子元件均选用工业级耐温型号，可在-20℃到60℃的环境温度范围内正常工作，适配不同地区、不同季节的骑行使用需求。从建模逻辑来看，三维建模过程中首先按照自行车车把、车架的标准安装尺寸确定各个部件的安装点位，先搭建供电回路、控制开关、指示元件、蜂鸣器的电路连接拓扑，再根据每个电子元件的实际外形尺寸建立实体模型，模拟布线走向与安装固定方式，验证不同管径车把、不同车架结构下的安装适配性，同时检查操作开关的位置是否符合人体工程学要求，LED的照射角度是否能够覆盖前后方的可视范围，蜂鸣器的安装位置是否存在共振异响的风险。建模过程中对每个元件的安装间隙都做了校核，控制开关与车把的安装间隙预留0.5mm的调整量，方便不同厚度的缓冲胶垫安装，LED灯座与车架安装位预留1mm的角度调整空间，可根据实际安装位置微调LED的照射角度，线路转弯处预留10mm以上的弯曲半径，避免线路弯折过度造成内部铜芯断裂。
