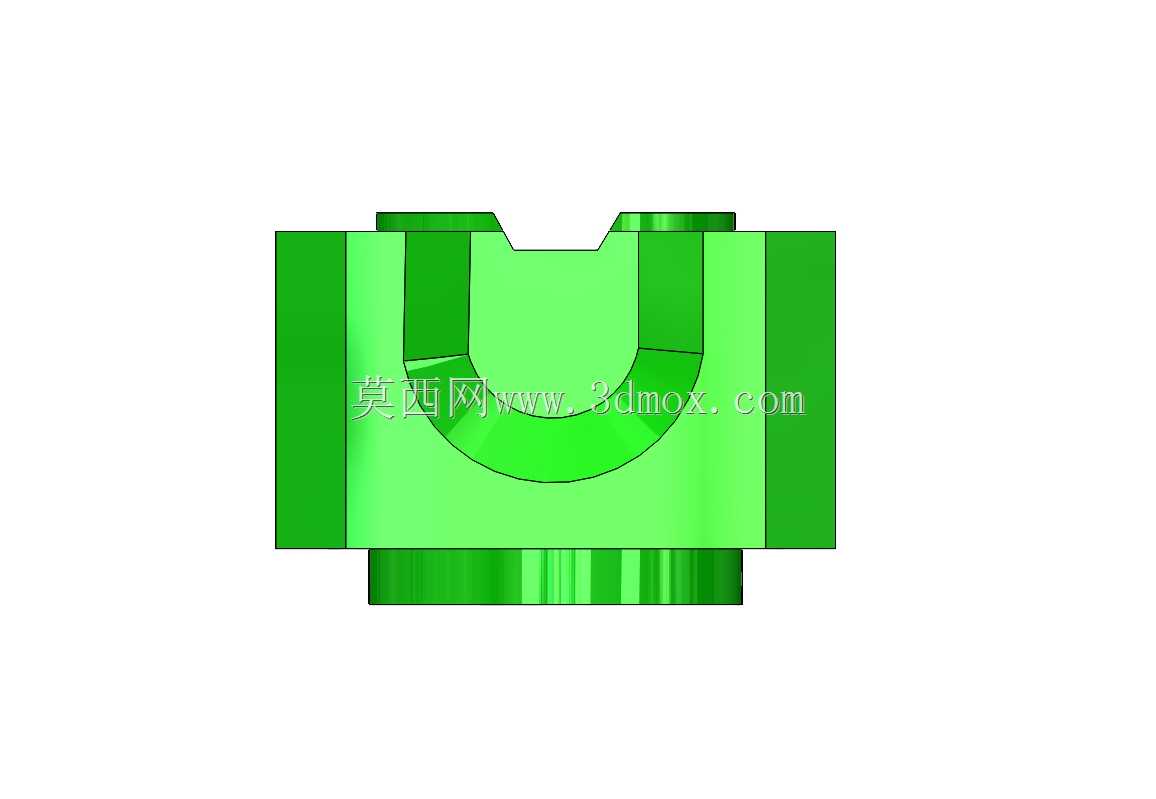

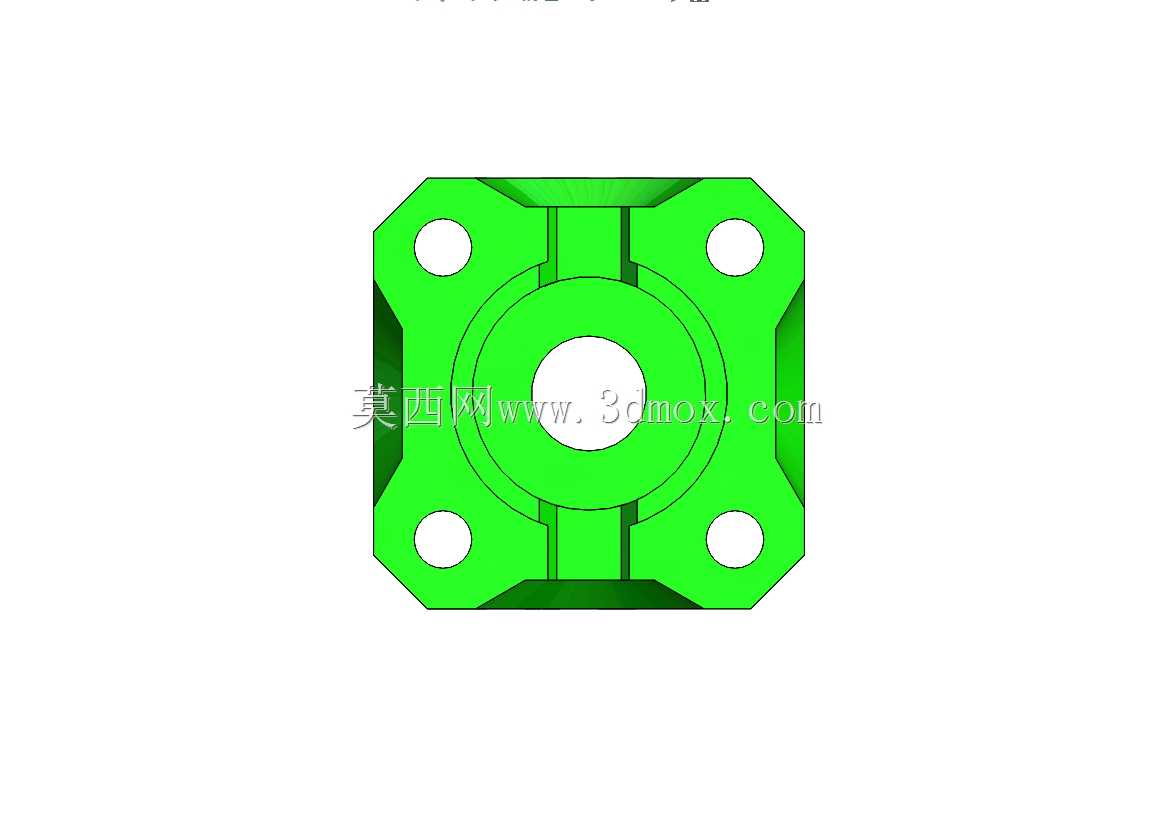

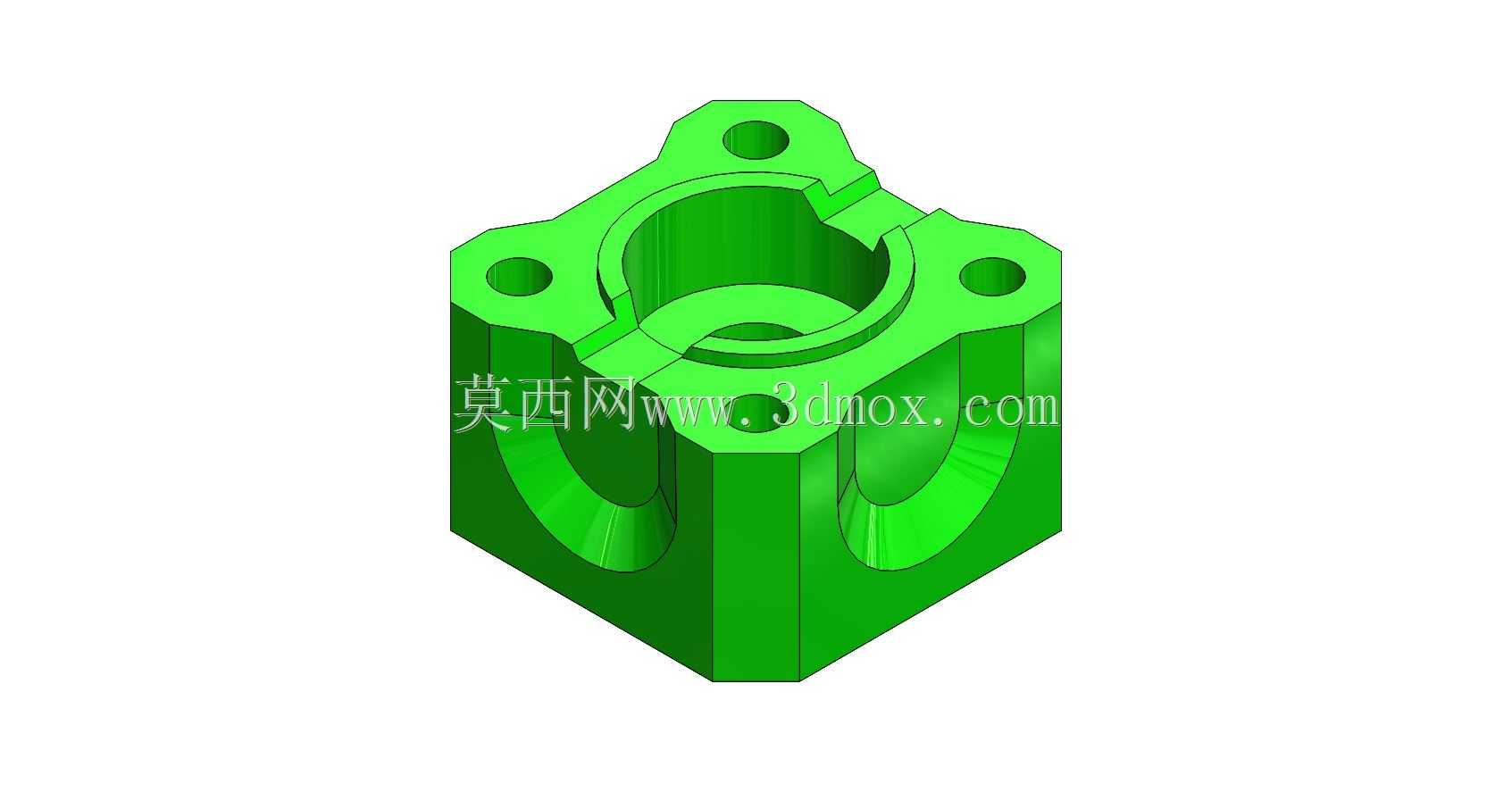

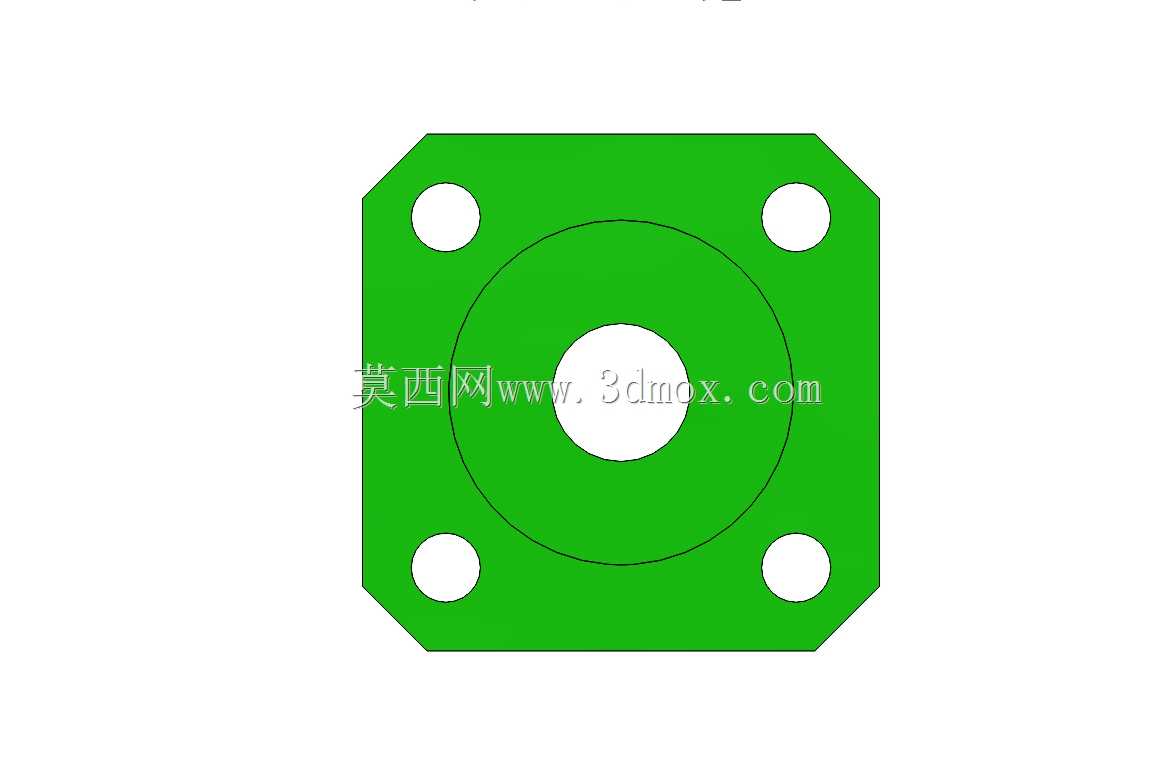

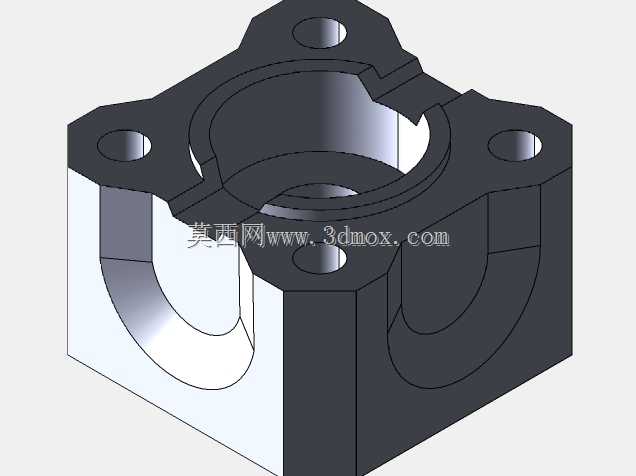

CA6140车床方形带孔连接座结构练习件

　　在普通车床的进给箱、溜板箱与床身的衔接部位，这类带中心通腔、周向均布安装孔的方形连接座是十分常见的传力衔接构件，日常设备维保、车床改造以及金工实训的结构测绘练习中，经常会接触到同构型的零件。从实际应用场景来看，这类零件主要承担两个核心作用：一是通过四个角位的通孔完成与相邻箱体、安装基面的刚性锁紧，保证传动部件的同轴度基准不发生偏移；二是中心的异形通腔需要为穿过的轴类、套类零件留出足够的避让空间，同时腔体侧壁的弧形加强结构，能够在机床启停、进给负载突变时，抵消横向剪切力带来的形变，避免安装位出现应力集中导致的开裂。

　　做这个结构的建模练习时，首先要明确安装边界的约束条件：方形基座的四个安装孔中心距必须与配套安装面的螺孔位置完全匹配，孔位公差需要控制在IT7级以内，否则现场装配时会出现螺栓无法穿入的问题，这也是机床类连接件建模时最先要锁定的尺寸基准，不能先做外形再补孔位，很容易出现基准偏移。中心腔体的设计要兼顾避让与刚性，不能为了减重过度削减侧壁厚度，车床运行时的振动会持续作用在连接部位，壁厚不足的话长期使用会出现腔体变形，导致内部穿过的传动件卡滞；腔体开口处的缺口结构，是为了适配相邻部件的定位凸台，建模时要注意缺口的圆弧过渡，避免直角处产生应力集中，实际加工时直角位也容易出现应力裂纹，圆弧过渡同时能降低铣削加工的刀具损耗。

　　从外形尺寸的设计逻辑来看，方形基座的外轮廓尺寸要略大于内部腔体的最大外径，留出足够的螺栓安装边距，边距尺寸一般要大于螺栓直径的1.5倍，才能保证锁紧时基座边缘不会被压溃。四个安装孔的沉头深度要匹配所用内六角螺栓的头部高度，保证螺栓锁紧后头部不高出基座平面，避免与相邻运动部件发生刮碰。中心腔体的内壁曲面要做顺滑过渡，建模时不能出现碎面、折线，否则后续导出工程图或者做数控加工编程时，会出现刀路计算错误，实际加工出来的内壁粗糙度也达不到装配要求。

　　这类零件在机床的实际运维中，属于易检查、易更换的基础连接件，建模练习时除了还原外形结构，更要理解每个结构对应的功能逻辑：为什么四个孔要做在角位而不是边的中点——因为角位的结构刚性最好，螺栓锁紧时的压紧力分布更均匀；为什么腔体要做弧形加强筋而不是直壁——弧形结构的抗扭性能更好，能承受更大的横向切削负载；为什么开口处要做定位缺口——是为了装配时快速定位，减少装配调整的时间，避免安装方向错误导致的传动干涉。

　　做这类机床零件的建模练习，不能只追求外形的视觉相似，要把每个尺寸、每个结构的工程意义吃透，比如安装孔的倒角大小，既要满足螺栓导入的导向需求，又不能倒角过大导致螺栓压紧面的接触面积不足；基座底面的平面度要求，要保证安装时与基面完全贴合，不能出现翘曲，否则锁紧后零件会产生内应力，长时间运行后容易出现断裂。中心通腔的内径尺寸，要比穿过的轴类零件外径大0.2-0.5mm，留出足够的热膨胀间隙，避免机床长时间运行升温后，轴与腔体发生抱死故障。

　　很多初学者做这类练习件时，容易把注意力放在曲面的视觉效果上，忽略了安装边界的尺寸约束，比如孔位的位置度、基座的厚度、腔体的避让间隙这些实际装配时的核心参数，导致建出来的模型看着像，实际根本无法装配使用。真正的机械建模练习，要从工程应用的角度出发，每一个拉伸、每一个切除、每一个倒角都要有对应的功能依据，而不是凭视觉感觉随意绘制。比如这个零件上的所有棱边倒角，外露棱边做C1倒角是为了去除加工毛刺，避免安装时划伤操作人员，而安装贴合面的棱边不能做大倒角，否则会减小贴合面积，影响连接刚性。

　　在CA6140这类普通车床的传动系统中，这类连接座虽然不是核心的传动零件，但却是保证传动系统稳定运行的基础结构件，任何一个安装孔的位置偏差、腔体的形位公差超差，都会导致相邻传动部件的同轴度误差，进而引发传动异响、进给卡顿、零件磨损加快等一系列故障。做这类零件的结构练习，本质上是建立机械设计的基准意识、公差意识、装配意识，理解结构设计永远是为功能服务、为装配服务、为实际使用场景服务，而不是单纯的几何形状绘制。
