CA6140车床法兰式连接传动构件

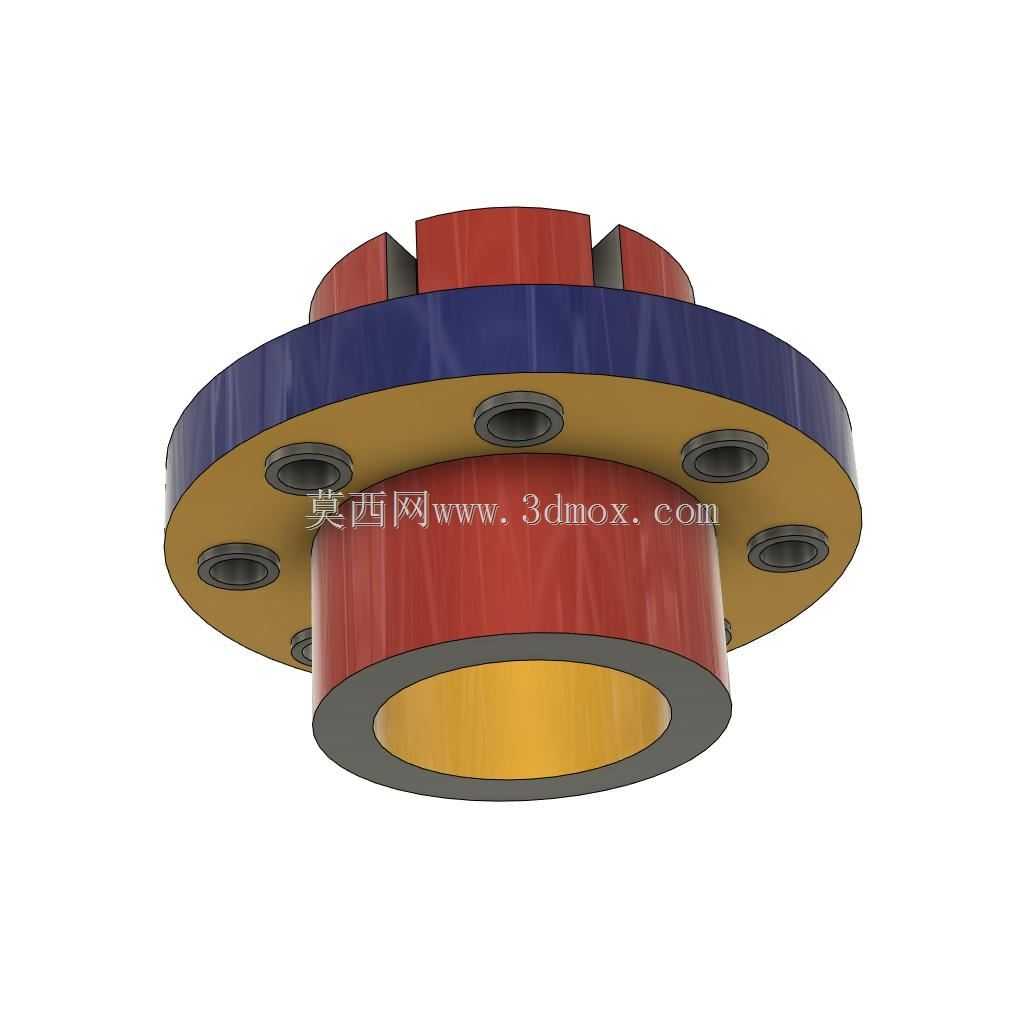

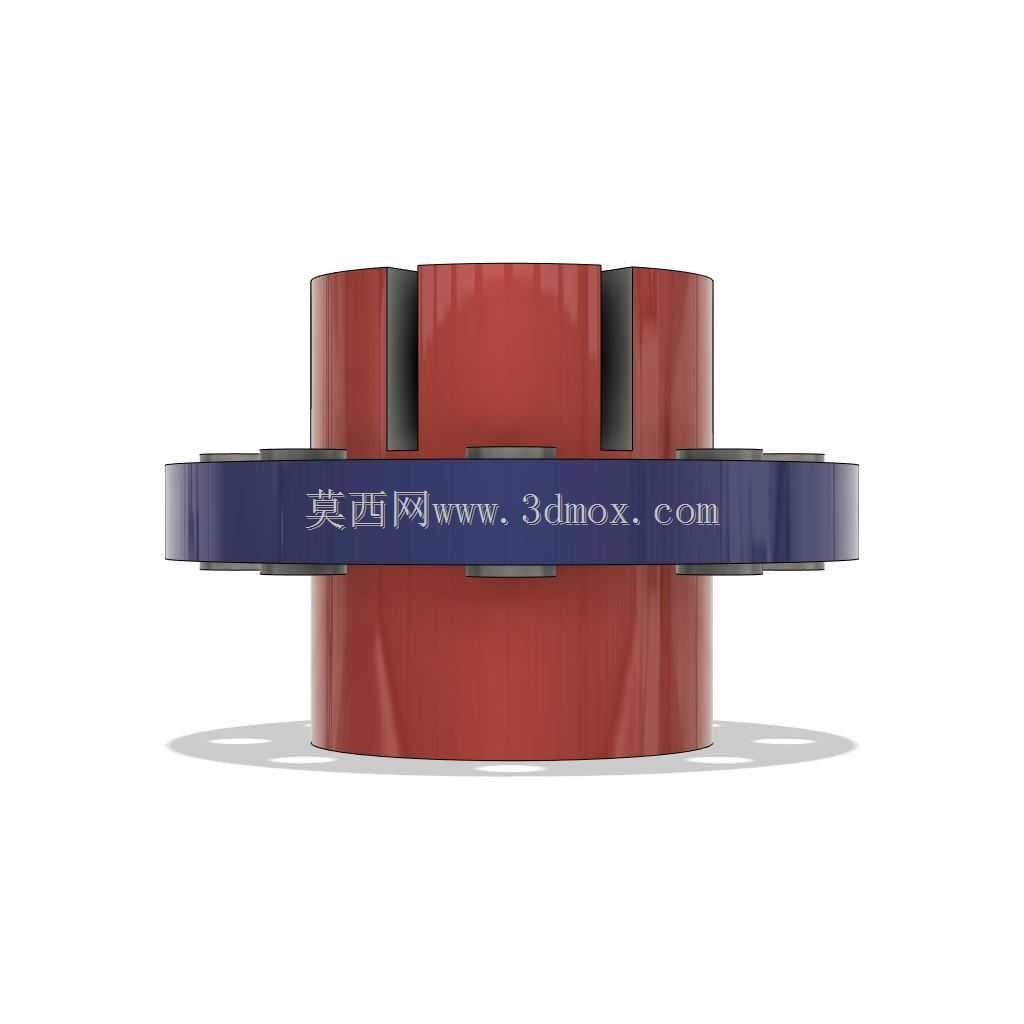

　　在普通卧式车床的主轴箱、进给箱以及挂轮架的动力传递链路中，这类带凸缘的筒式连接构件是承担轴间扭矩传递、同轴度定位的核心配套零件，日常加工场景中，不管是主轴端的卡盘连接过渡，还是进给系统中光杆、丝杆的中间支撑连接，都能看到这类结构的身影。从结构设计逻辑来看，该构件采用中间贯通的筒身作为轴系配合基准，内孔预留了与传动轴过渡配合的公差带，安装时可通过键槽实现周向固定，避免动力传递过程中出现相对打滑；外侧延伸的圆形凸缘盘上均匀分布了6个沉头安装孔，孔位采用圆周等分布置，能保证连接螺栓受力均匀，不会出现单侧偏载导致的连接松动，凸缘盘与筒身的衔接位置做了圆弧过渡处理，可有效降低应力集中，避免车床频繁正反转、变载荷冲击下出现根部断裂的问题。

　　实际安装过程中，该构件的轴向定位依靠凸缘盘的端面贴合实现，贴合面需要保证足够的平面度，才能让连接后的两个轴段保持较高的同轴度，减少轴系运转时的径向跳动，这一点在车床精加工工序中尤为重要——如果连接构件的端面跳动超差，会直接传递到主轴端，导致加工出的工件出现圆度误差、端面振纹等质量问题。从尺寸边界来看，该构件的凸缘外径适配CA6140车床对应安装位的腔体空间，不会与周边的齿轮、拨叉等运动部件发生运动干涉，筒身的长度刚好匹配相邻两个支撑位的间距，既不会因为过长导致轴系悬臂量增加，也不会因为过短导致连接强度不足。日常设备维护中，这类零件的磨损主要出现在内孔配合面与螺栓连接孔位置，当内孔与轴的配合间隙超过0.05mm时，就需要及时更换，

　　否则会导致传动异响、进给精度下降等问题；设计建模时，特意将沉头孔的深度做了标准化处理，适配CA6140车床通用的内六角连接螺栓，不需要单独定制紧固件，能降低设备维修的配件成本。不同于普通的刚性法兰盘，该构件的筒身部分做了等壁厚设计，在保证整体刚性的前提下尽可能控制了零件重量，减少轴系运转时的转动惯量，让车床启停、换向时的动作更加灵敏，不会因为转动惯量过大导致传动链受到额外冲击。凸缘盘上的安装孔位置度公差控制在0.02mm以内，能保证安装时螺栓顺利穿入，不需要额外修配孔位，降低现场装配的工作量；筒身两端的内孔端口做了倒角处理，既方便装配时轴的导入，也能去除加工毛刺，避免装配时毛刺掉入配合面刮伤轴颈表面。在车床的挂轮传动场景中，

　　这类构件还可以作为齿轮的安装基座使用，将齿轮固定在凸缘端面上，通过筒身与传动轴的配合实现齿轮的精准定位，保证齿轮啮合的侧隙在合理范围内，减少齿轮传动的噪音与磨损。建模过程中对各个配合面的公差做了明确标注，内孔采用H7公差等级，与轴的k6公差形成过渡配合，既能保证装配后的同轴度，也方便后期维修时的拆卸；凸缘端面的粗糙度要求达到Ra1.6，保证贴合面的接触刚度，避免连接后出现微幅振动。
