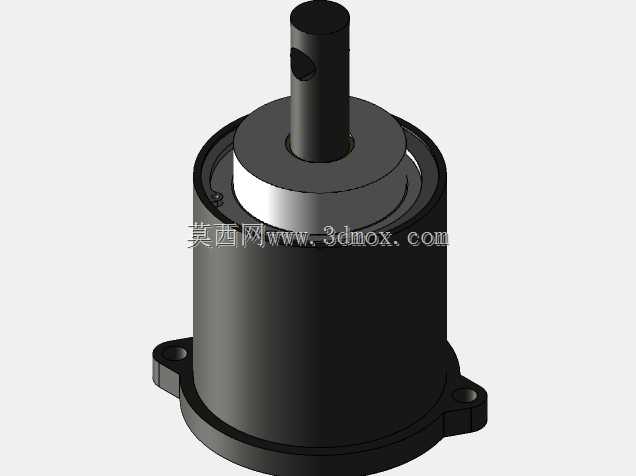

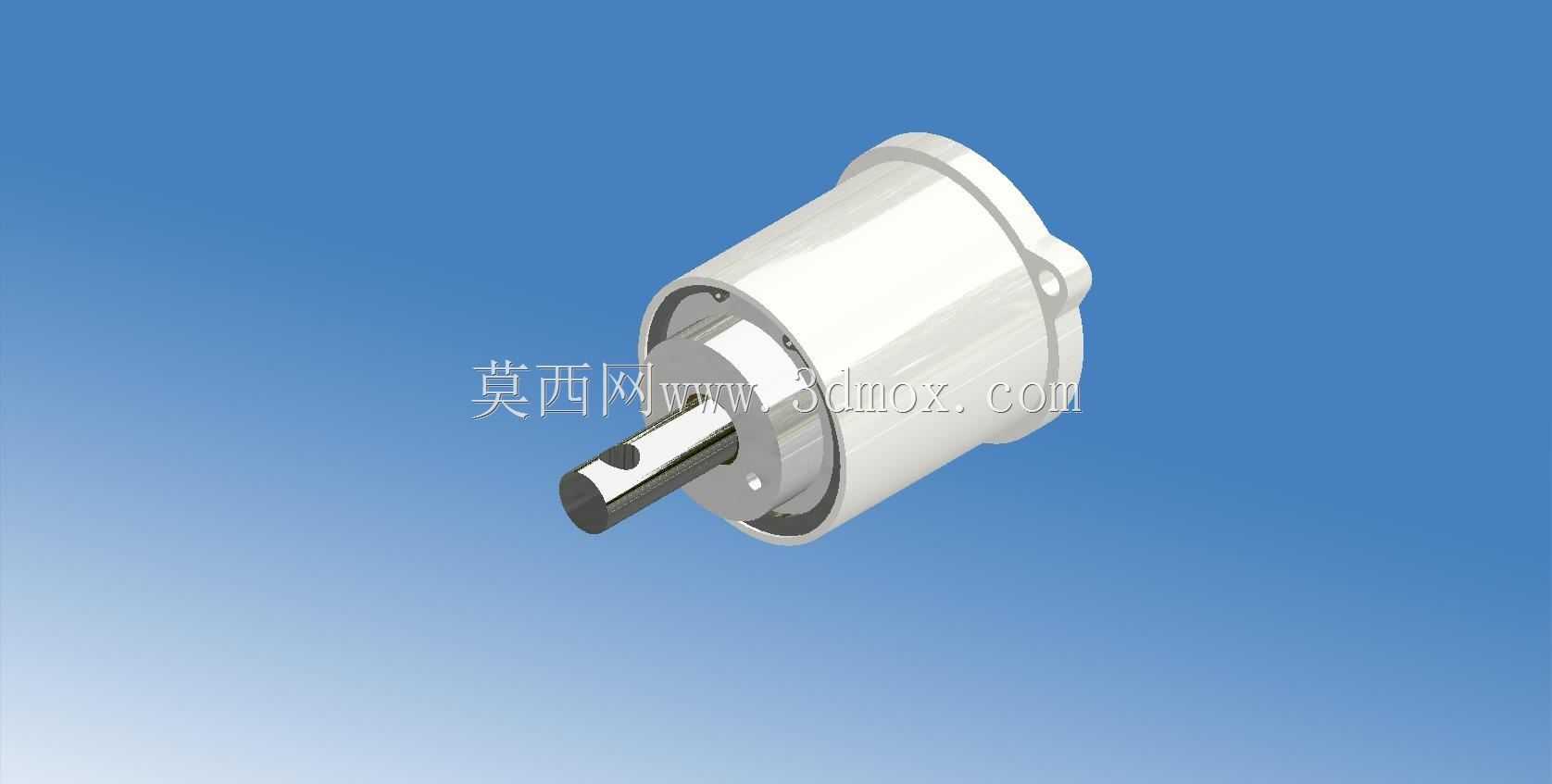

CA6140车床专用气缸推动执行组件

　　在普通车床的自动化改造场景里，这类定制气缸推动组件是替代人工手动操作、实现工位动作自动切换的核心执行部件，尤其适配CA6140这类存量极大的卧式车床，很多车间在做车床上下料、拨叉换挡、夹具自动夹紧的改造时，都会遇到标准气缸安装尺寸不匹配、行程冗余、输出力与负载不匹配的问题，这款专用组件就是针对这类改造痛点做的定向设计。从实际使用场景来看，它主要承担车床加工过程中的直线推移动作，比如带动拨叉实现主轴箱的档位切换、推动尾座快速进退、驱动自动送料架的料杆推送棒料，也可以用于夹具的自动锁紧与松开，相比标准气缸，它不需要额外做安装转接板，能直接固定在车床预设的安装位上，省去了现场改制安装支架的工序，也避免了转接带来的装配误差。从功能特性上看，

　　这款组件将缸体、输出轴、安装法兰做了一体化集成设计，输出轴采用了耐磨的镀铬处理，表面粗糙度控制在Ra0.8以下，和缸体前端的导向套配合间隙控制在0.02mm以内，长期往复运动不会出现卡滞、窜动的问题，输出端的轴径做了适配车床原有连接结构的尺寸设计，可以直接和原有拨叉、推块等部件连接，不需要额外加工连接头。缸体的外形做了切边处理，不是标准的圆形缸筒，两侧的平面刚好可以卡在车床安装位的定位槽里，安装时不需要额外做防转结构，拧紧法兰螺栓就能完成固定，装配效率比用标准气缸提升至少一倍。设计思路上，这款组件没有盲目追求大推力或者长行程，而是完全贴合CA6140车床的实际动作需求做参数匹配，行程刚好覆盖车床换挡、尾座进退需要的移动距离，

　　不会因为行程过长导致组件伸出后和车床的旋转部件发生干涉，输出推力也经过核算，刚好能克服拨叉换挡的阻力、夹具夹紧的弹簧力，不会因为推力过大导致部件变形，也不会因为推力不足出现动作不到位的问题。缸体的密封结构采用了双向防尘圈+Y型密封圈的组合，适配车间多金属切屑、多切削液的工作环境，能有效阻挡切屑、切削液进入缸体内部，避免密封件过早磨损，相比普通气缸的密封结构，在车床加工场景下的使用寿命能提升三倍以上。从安装边界来看，这款组件的法兰安装孔位完全匹配CA6140车床床头箱、尾座部位的原有螺纹孔位置，安装时不需要在车床床身或者箱体上重新钻孔攻丝，不会破坏车床的原有结构强度，缸体的最大外径控制在120mm以内，安装后不会超出车床的原有外轮廓，

　　不会和操作手柄、卡盘、刀架等运动部件发生运动干涉，输出轴的中心高和车床原有手动操作机构的中心高完全一致，连接原有传动部件时不需要调整中心高，也不需要额外做垫块调整位置。在实际运行过程中，这款组件的往复运动重复定位精度能控制在0.1mm以内，完全能满足车床换挡、夹紧、送料的精度要求，不需要额外加装位移传感器做位置反馈，直接通过机床的气路控制系统就能实现动作控制，接线接管都非常方便，对于做普通车床自动化改造的一线工程师来说，这类定制化的专用组件能大幅减少现场调试的工作量，避免因为标准件不匹配带来的各种改制问题，也能降低改造后设备的故障概率，因为所有的尺寸、参数都是针对特定机型做的匹配，不需要做多余的调整和适配，安装完成后只要接通气源就能正常工作，后期维护也很方便，密封件、导向套都是易损件，设计时就考虑了快拆结构，不需要把整个组件从车床上拆下来，就能完成易损件的更换，大幅减少设备停机维护的时间。
