车间轻型物料吊运支撑支架结构

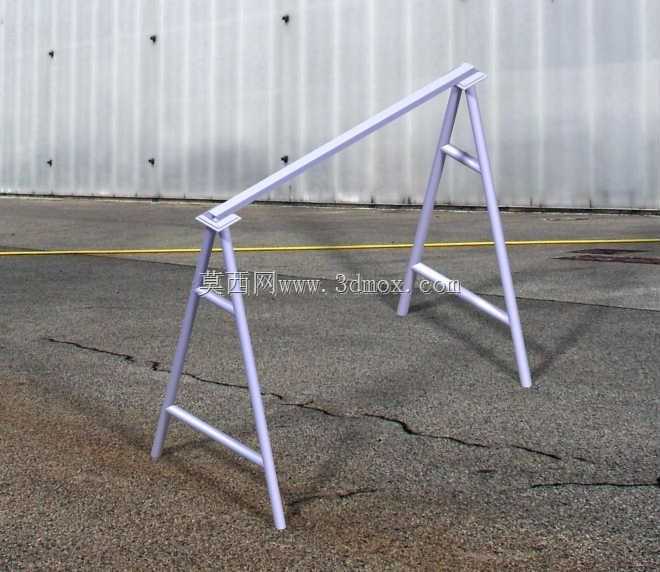

　　在中小规模机加工车间、维修班组的日常作业场景里，这类A字形支撑支架是轻型起重作业里出镜率极高的辅助构件，它不需要复杂的预埋固定，也不用配套大型行走轨道，完全依靠自身结构的力学稳定性实现承重，适配小吨位、短距离的物料移位、工件吊装作业，比如机加工工位间的半成品转运、设备维修时的零部件抬升、工装夹具的临时就位，都能看到这类结构的实际应用。从结构设计逻辑来看，整体采用对称A字斜撑布局，两支斜向主撑杆从底部支撑端向上收拢，顶部设置水平承载梁，斜撑中部加装横向连接杆件，一方面抵消斜撑受载时的外张分力，避免支脚向外滑移失稳，另一方面提升整体框架的抗扭刚度，即便起吊点不在承载梁正中心，支架也不会出现侧向倾覆的风险。支脚底部采用平端面设计，

　　直接接触硬化水泥地面即可完成布设，不需要额外打膨胀螺栓固定，作业完成后可以直接抬走转移，不会在车间地面留下安装痕迹，对于需要频繁变换作业点位的班组来说，这种无固定安装的设计大幅降低了作业准备时间。在功能特性层面，顶部承载梁作为核心受力部件，设计时预留了手动葫芦、电动葫芦的挂装接口，梁体截面采用矩形管构型，相比同重量的圆管拥有更好的抗弯曲性能，承载时的挠度变形控制在合理区间，不会因为长期受载出现永久性下弯。斜撑杆件的角度经过力学验算，支脚展开宽度与整体高度的比值控制在稳定区间内，即便在额定载荷下受到轻微的水平方向扰动，比如工件起吊时的小幅摆动，支架的重心投影也始终落在两支脚的支撑面范围内，从结构根源上规避侧翻风险。

　　中部的横向连接杆除了结构加强作用外，还可以作为临时的工具放置点位，作业时可以将拆卸的螺栓、小型工具随手搭在横杆上，减少作业人员反复取放工具的走动频次。从安装边界和尺寸适配角度来说，这类支架的整体高度通常适配车间内常规的作业高度需求，顶部承载梁的高度刚好满足手动葫芦挂装后，起吊工件能离开地面300-500mm的移位要求，不会因为高度过高导致支架整体重心上抬影响稳定性，也不会因为高度不足导致工件拖地无法完成转运。支脚的展开宽度适配车间内常见的通道宽度，布设后不会占用过多通行空间，两个支架配合使用时，跨距可以根据吊运工件的长度灵活调整，不需要额外做连接固定，只要保证两个支架的顶部承载梁处于同一水平高度，就能配合横梁实现更长工件的抬升作业。

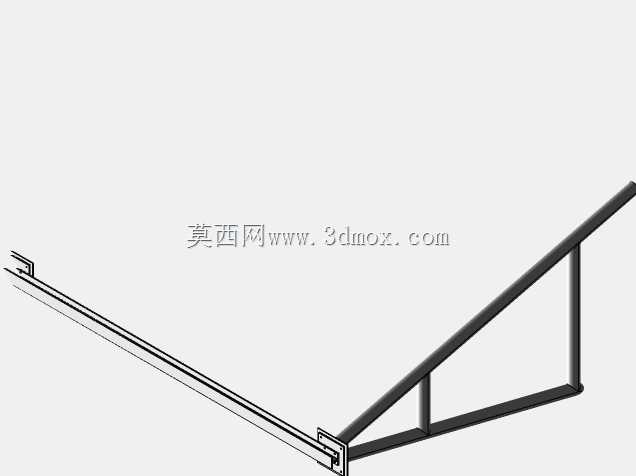

　　在实际建模过程中，所有杆件的连接节点都做了贴合实际焊接工艺的处理，斜撑与顶部横梁的连接位置采用满焊坡口设计，横杆与斜撑的连接位置采用角焊缝构型，完全还原车间实际加工的焊接工艺要求，没有出现脱离生产实际的理想化连接结构。支脚的端面做了磨平处理，保证与地面的接触面积足够，避免局部压强过大压坏车间环氧地坪或者水泥地面，同时也能减少支脚受载时的不均匀沉降。这类结构没有复杂的传动部件，也不需要配套电气系统，整体可靠性极强，日常维护只需要定期检查焊接节点是否出现开裂、杆件是否出现明显变形即可，不需要做专门的润滑、调校作业，非常适合生产一线的粗放使用场景。相比大型桥式起重机、门式起重机，这类轻型支撑支架的投入成本极低，布设灵活度极高，对于没有条件安装固定起重设备的小型车间、临时作业点位来说，是实用性极强的起重辅助结构，能够覆盖大部分1吨以内的轻型物料吊运需求，填补了大型起重设备覆盖不到的作业场景空白。在结构细节处理上，所有杆件的棱边都做了小圆角过渡，避免作业人员搬运、布设支架时被锋利的钢材边缘划伤，符合车间作业的安全防护要求，顶部承载梁的挂装位置做了局部加厚处理，避免葫芦挂钩长期摩擦导致梁体磨损减薄，延长结构的整体使用寿命。
