4米臂长定柱式悬臂起重设备结构设计

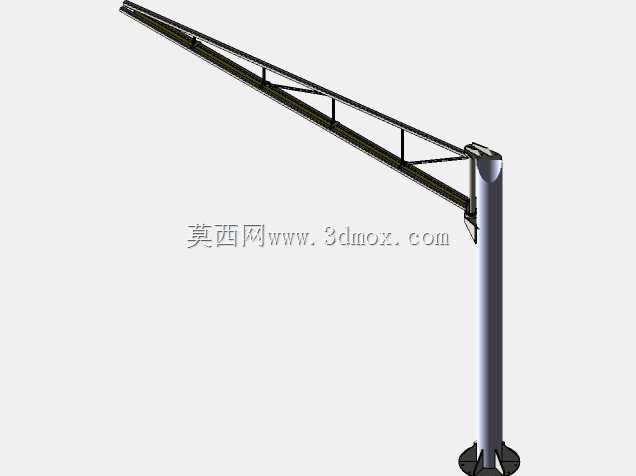

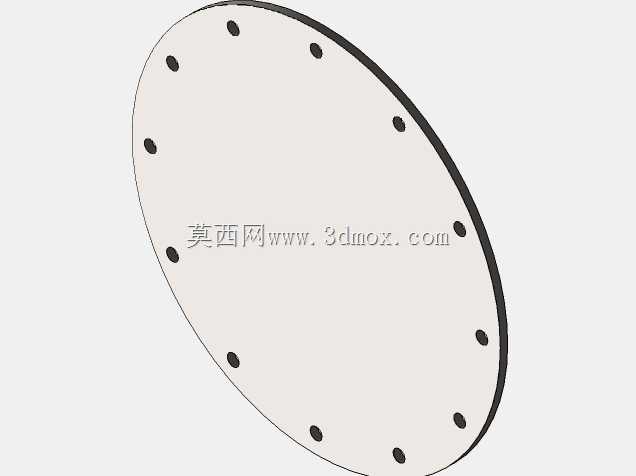

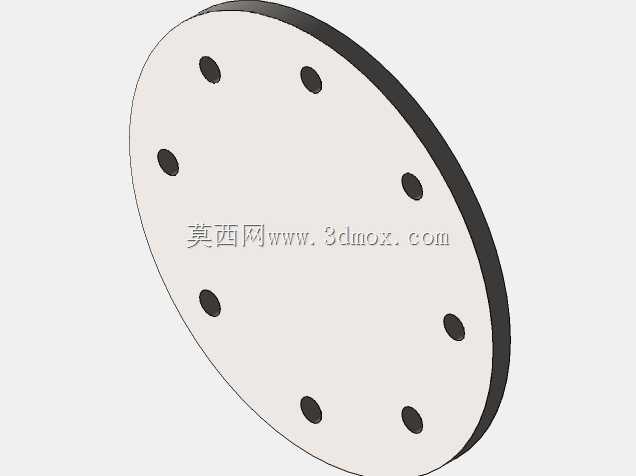

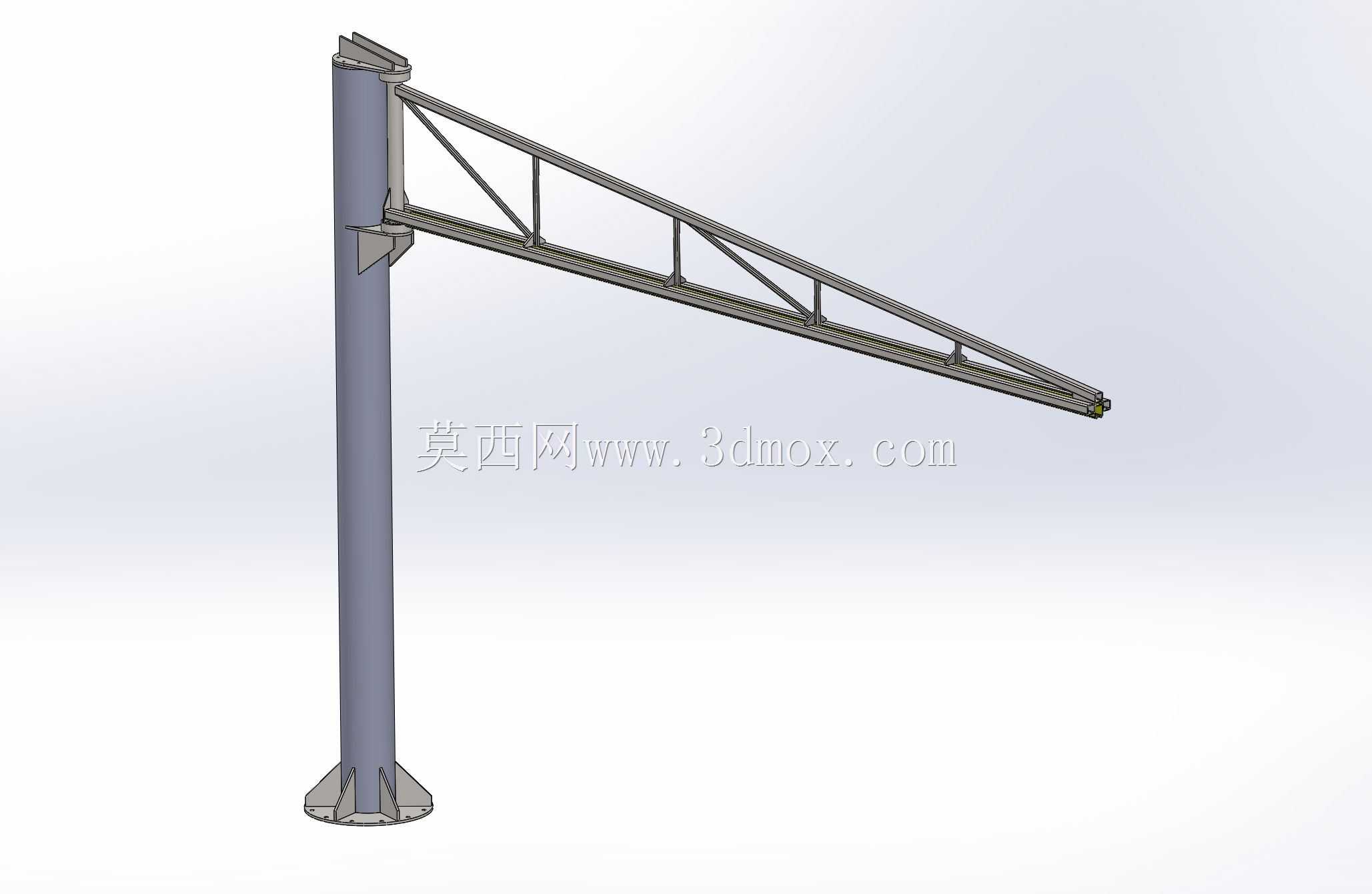

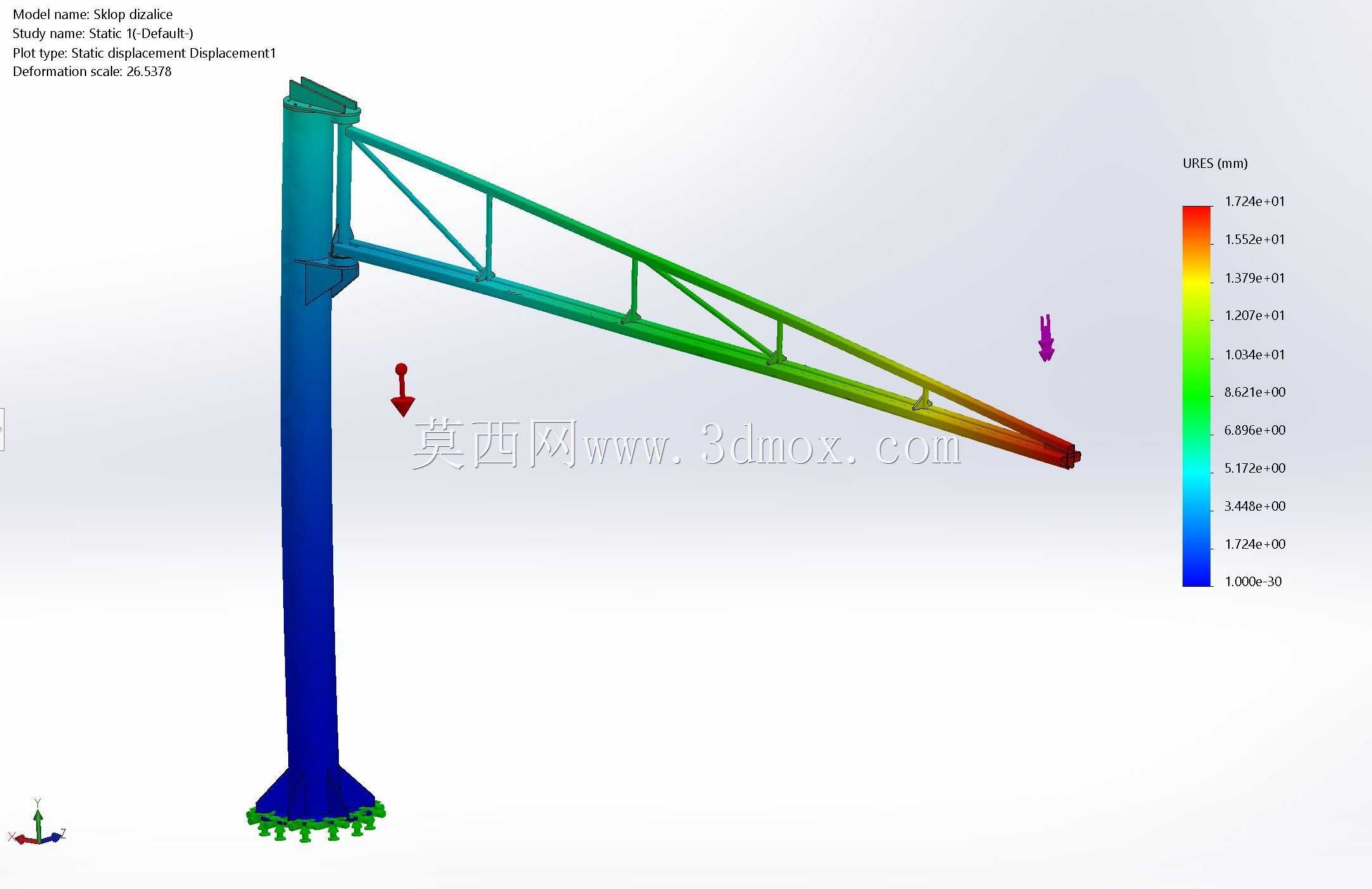

　　这款定柱式悬臂起重结构，主要面向车间内部固定工位的短距离物料转运场景，常见于机加工工位的工件上下料、装配线旁的重型零部件吊装、仓储区域的定点货物存取作业，覆盖100kg级轻载频繁吊运的使用需求，适配厂房内无法安装大型桥式起重机、又需要定点起重辅助的作业点位。从结构设计逻辑来看，整体采用立柱加悬臂桁架的组合形式，底部为法兰式安装底座，通过地脚螺栓与混凝土地面刚性固定，安装时需要保证底座平面的水平度偏差控制在千分之一以内，避免立柱受载后出现偏斜弯矩，影响回转顺畅度与结构使用寿命。立柱采用圆形截面无缝钢管加工而成，截面选型经过抗弯模量校核，在悬臂全伸、额定负载位于臂端最不利工况下，立柱顶端的最大挠度控制在臂长的1/500以内，

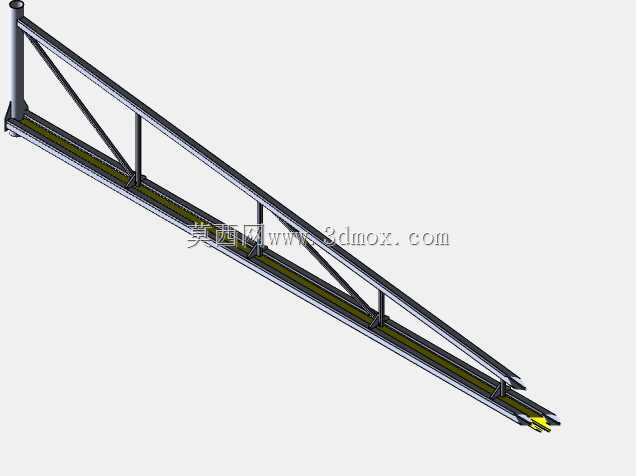

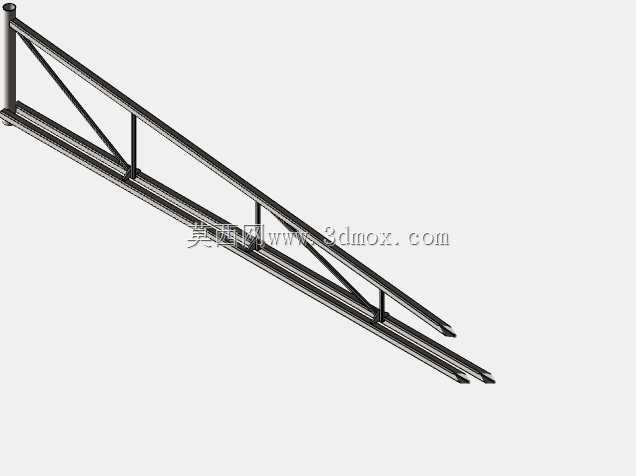

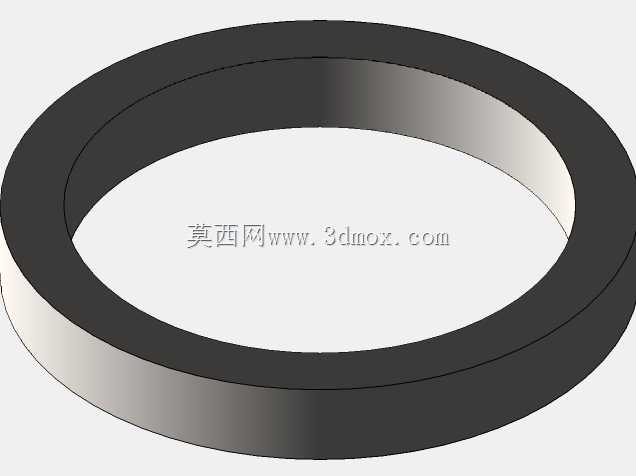

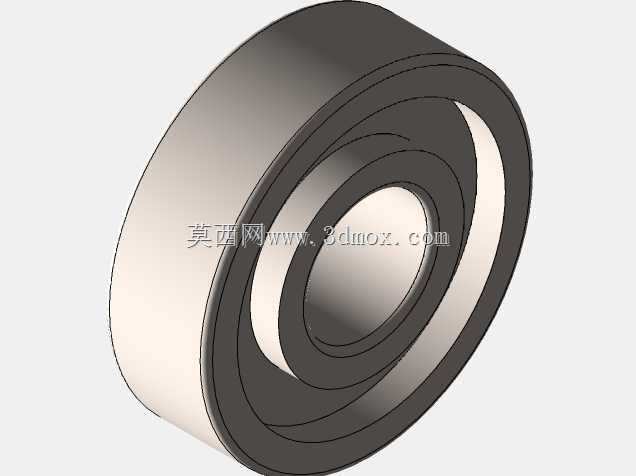

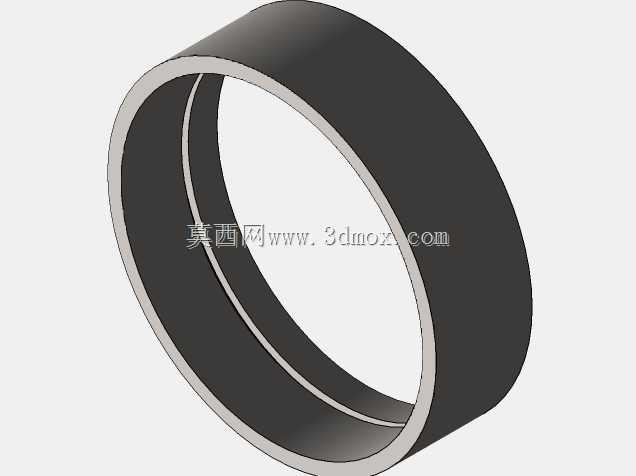

　　满足轻载起重设备的刚度要求，避免吊载过程中出现明显的臂端晃动。悬臂部分采用三角桁架式结构，相比实心梁结构在保证同等抗弯强度的前提下，大幅降低了悬臂自身重量，减小了立柱承受的偏心弯矩，同时降低了手动回转操作的驱动力，操作人员无需额外辅助工具即可轻松推动吊载重物完成水平回转。悬臂有效作业长度为4m，覆盖以立柱为中心、半径4m的圆形作业范围，安装时需要预留臂端与周边设备、墙体的安全间隙不小于200mm，防止回转过程中发生碰撞。配套的起升机构采用快速提升设计，额定起升速度为1.2m/s，相比普通0.5m/s级别的轻载葫芦，起升效率提升一倍以上，适配高频次、短行程的吊装作业需求，减少工件吊装的等待时间。悬臂与立柱的连接部位采用回转支承结构，

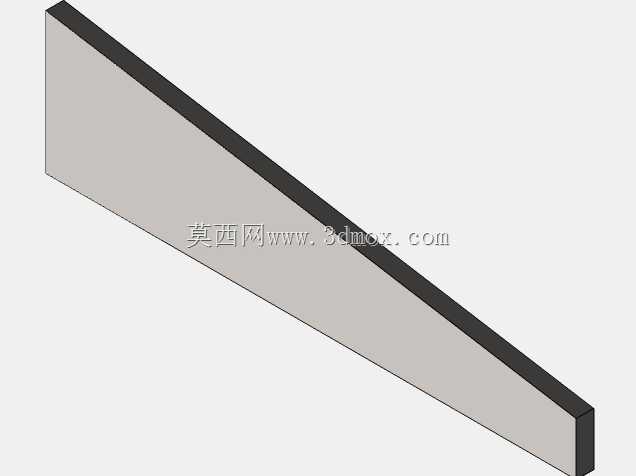

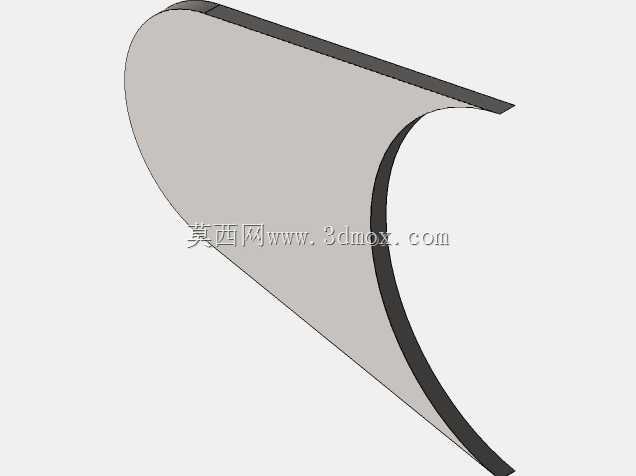

　　内置润滑通道，可实现360度全范围回转，回转阻尼经过调校，空载状态下转动灵活，满负载状态下不会出现惯性滑移，保证吊载停靠的位置精度。臂架下弦杆铺设葫芦运行轨道，采用小型工字钢截面，电动葫芦可沿臂架长度方向全程行走，配合起升机构的垂直升降、悬臂的水平回转，可覆盖作业范围内任意空间点位的物料取放。在结构细节处理上，桁架腹杆采用等边角钢焊接成型，所有焊缝均采用连续角焊缝，焊后进行去应力处理，避免长期受载后出现焊接变形；臂架最前端设置行程限位块，防止葫芦运行脱出轨道；立柱底部设置加强筋板，分散底座法兰的受力，避免螺栓受拉出现应力集中。安装边界方面，设备要求安装地面的混凝土强度等级不低于C25，地脚螺栓预埋深度不小于300mm，

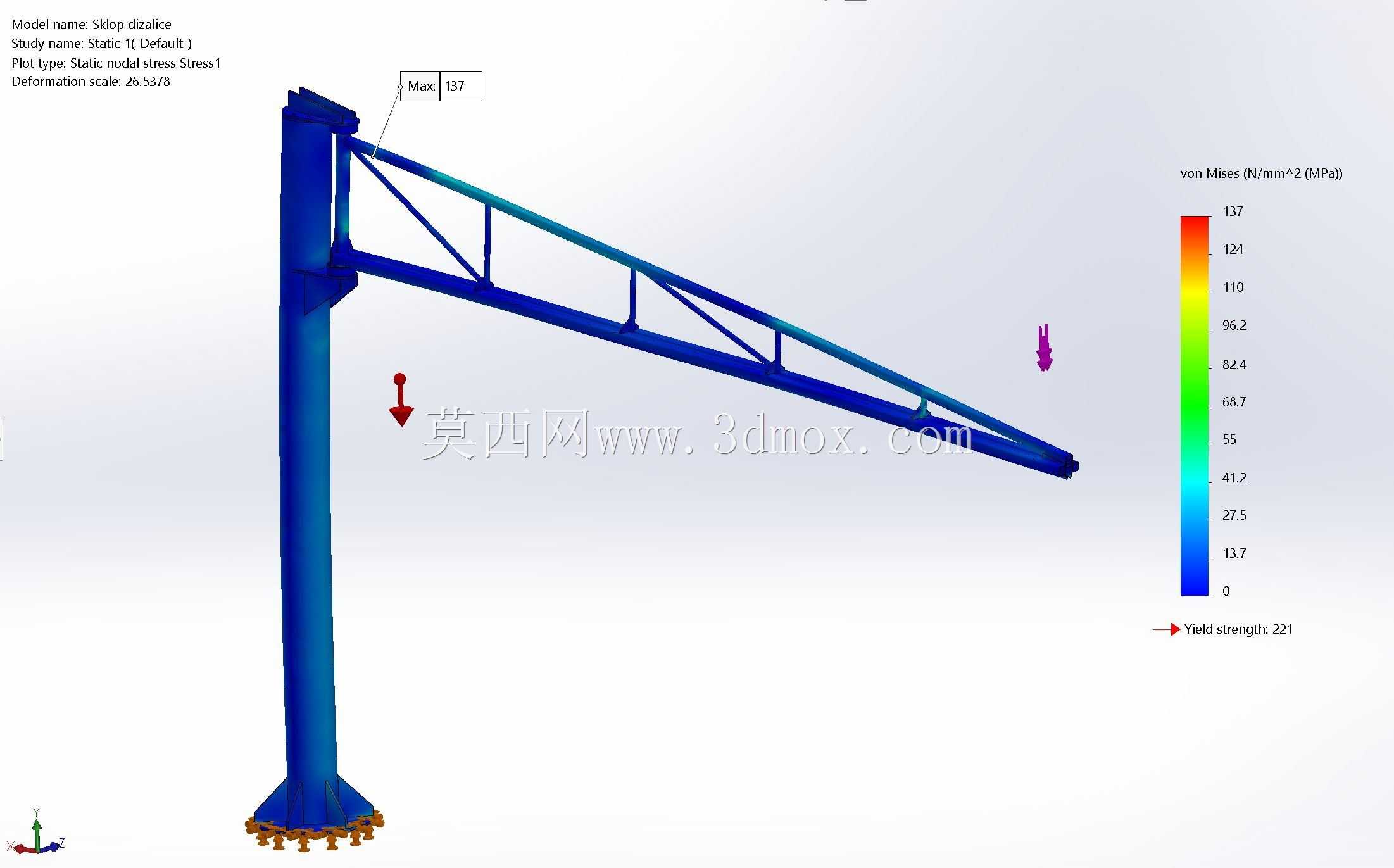

　　安装完成后立柱的垂直度偏差不大于高度的1/1000；设备上方需要预留不小于300mm的安全空间，避免与厂房内的管线、桥架发生干涉。从实际使用角度出发，这款结构的设计充分考虑了车间一线的操作习惯，没有冗余的复杂结构，所有受力部件的选型都经过额定负载1.25倍的静载校核，同时兼顾了制造加工的工艺性，所有零部件均可采用常规的型材切割、焊接、机加工工艺完成，无需特殊定制加工设备，适合中小机械加工车间自行制作或者选型采购，能够有效降低工人的重体力劳动强度，提升工位物料转运的作业效率，避免人工搬运重型工件带来的安全隐患。
