适配4mm轴径的全向行走轮结构设计

　　在小型AGV底盘、桌面级分拣输送平台、教育类机器人竞赛装置这类对平面移动灵活性有高要求的场景里，传统定向轮加转向轮的组合很难实现零半径转向、横向平移这类特殊走位需求，全向轮的结构特性刚好能填补这类移动方案的空白。这款适配4mm安装轴的全向轮，在设计阶段就瞄准了小负载、紧凑安装空间的应用场景，没有照搬工业级重载全向轮的厚重结构，而是在保证轮体结构强度的前提下尽可能压缩径向与轴向尺寸，适配桌面级小型设备的安装边界。

　　从功能实现逻辑来看，全向轮的核心是主轮体周向均匀分布的从动小滚轮，这些小滚轮的轴线与主轮的回转轴线呈固定夹角布置，当多个全向轮按特定排布方式组成底盘行走组时，通过不同轮体的转速差与转向配合，就能让搭载平台在不改变自身朝向的前提下完成任意方向的平面移动，尤其适合空间狭窄、走位路径复杂的作业场景，比如实验室里的小型物料转运台、展会上的互动移动展示装置、青少年机器人竞赛的参赛底盘，都能用到这类小尺寸全向轮。

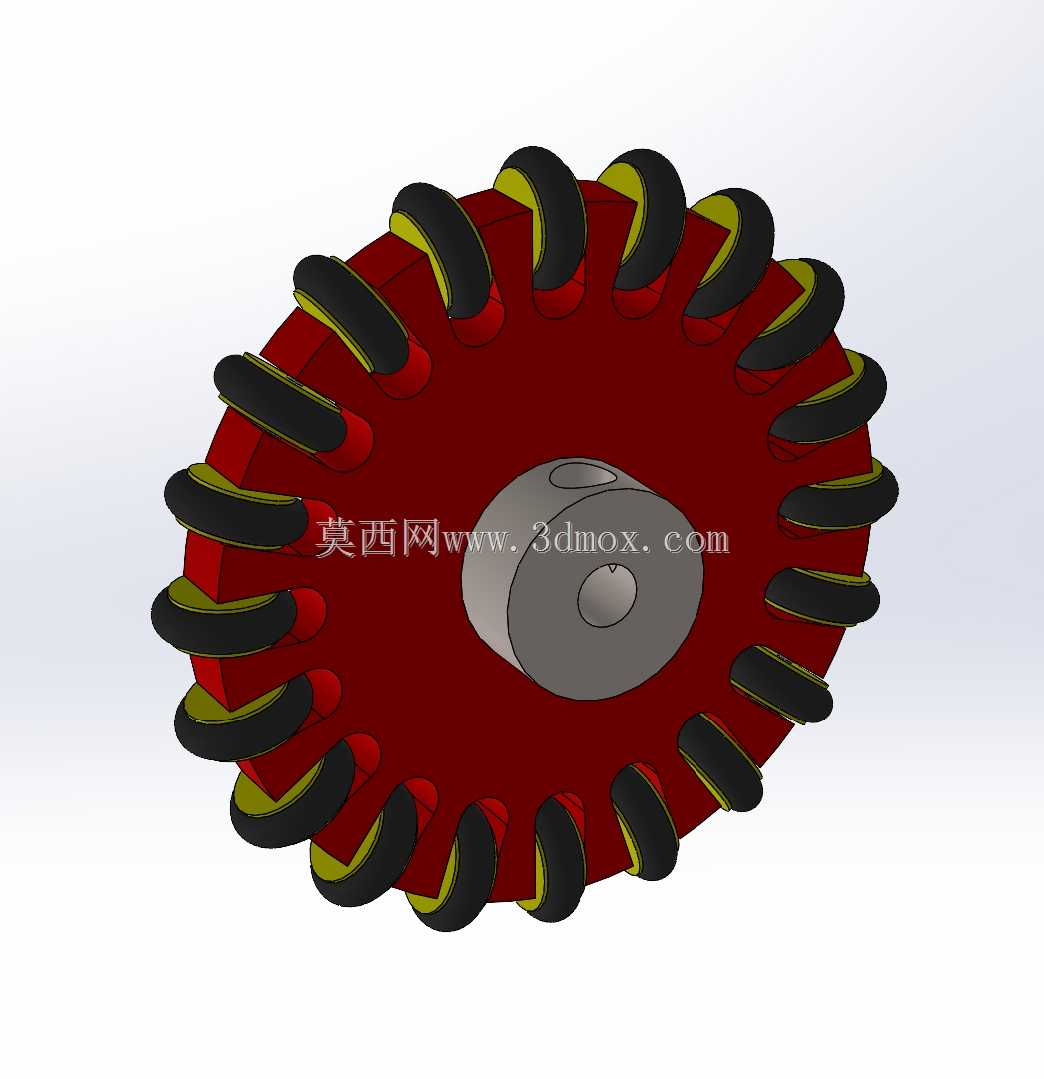

　　设计过程中首先要明确安装边界，这款轮的安装轴径设定为4mm，对应的轮毂安装孔做了适配公差设计，既能保证与常用的4mm直径输出轴顺畅配合，又不会因为间隙过大出现运转时的径向窜动。主轮体的支撑结构采用辐条式排布的轮缘支撑，既减轻了整体重量，又能保证周向每个从动滚轮的安装位置精度，避免因为轮体变形导致小滚轮卡滞。周向布置的从动滚轮采用鼓形外轮廓，滚轮外层包覆高摩擦系数的弹性材质，既可以保证与接触面的足够摩擦力，减少打滑概率，又能在经过微小不平整接触面时起到缓冲作用，避免轮体出现跳动。每个从动滚轮的销轴都做了防脱定位设计，防止设备长时间运转后销轴窜出导致滚轮脱落，同时滚轮与销轴之间预留了合适的转动间隙，保证滚轮可以自由回转，不会出现锁死情况。

　　在实际选型匹配时，需要注意这类小尺寸全向轮的负载上限，因为整体结构尺寸偏小，更适合10kg以内的小型移动平台使用，如果负载过大很容易造成从动滚轮变形或者主轮体开裂。安装时要保证同一底盘上的多个全向轮的安装高度一致，避免出现个别轮体悬空导致的驱动力不足问题，同时要注意主轮的安装方向，保证从动滚轮的轴线夹角符合底盘的运动学设计要求，不然会出现移动方向偏差、运转阻力过大的问题。轮体的主轮毂部分设计了紧定螺钉安装位，安装时可以通过紧定螺钉将轮体与驱动轴牢牢固定，防止运转过程中轮体与轴之间出现相对滑动，影响行走精度。

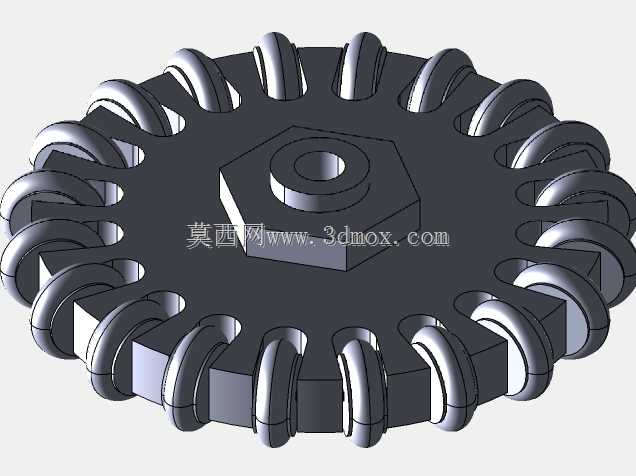

　　从结构细节来看，主轮体的轮缘部分做了等角度的开槽设计，每个槽位对应安装一个从动滚轮，槽位的角度精度直接影响全向轮的运转平顺性，如果槽位角度偏差过大，会导致轮体滚动时出现周期性的震动，影响平台的移动平稳性。设计时对每个槽位的位置度做了严格约束，保证相邻滚轮之间的间隙均匀，滚动时不会出现干涉。滚轮的材质选择兼顾了耐磨性与摩擦系数，既不会因为长时间使用出现过度磨损导致轮径变化，又能在常见的桌面、地坪、环氧地面等接触面保持足够的抓地力，减少空转打滑的情况。

　　这类小规格全向轮的应用场景还在不断拓展，除了常见的移动机器人底盘，在一些需要灵活调整位置的小型工装台、可移动的检测探头支架、智能仓储里的小型分拣穿梭车上也能看到类似结构的应用。相比传统的麦克纳姆轮，这种全向轮的结构更简单，安装维护难度更低，对安装精度的要求也相对宽松，更适合入门级的移动设备开发使用。在三维建模过程中，需要重点关注从动滚轮的轮廓曲线与安装角度，既要保证滚轮转动时不会与主轮体发生干涉，又要保证轮体滚动时的接触线连续，避免出现颠簸卡顿的情况，同时还要考虑实际加工时的工艺性，比如主轮体如果采用注塑工艺生产，就要预留合适的拔模斜度，销轴的安装孔要保证同轴度，避免装配时出现销轴无法穿入的问题。
