间歇传动槽轮式日内瓦机构结构设计

　　做自动化转位工位设计的工程师基本都绕不开间歇传动结构的选型，日内瓦机构也就是常说的槽轮机构，是这类场景里可靠性、成本、维护难度平衡得非常好的一类构件。不少刚接触间歇传动的设计人员容易把它和棘轮机构、凸轮分割器混为一谈，实际上三者的适用边界差异非常明显：棘轮机构传动存在明显冲击和回程间隙，只适合低速、低定位精度的进给场景；凸轮分割器精度高但加工装配要求高、成本投入大，适合高速高负载的高精度工位；而日内瓦机构结构简单、传动平稳性适中，加工难度低，在中低速、中等定位精度的转位场景里性价比极高。

　　从实际应用场景来看，这类结构最常出现在轻工自动化设备的转位工装上，比如多工位转盘式装配机的工位切换、小型包装设备的送料转位、胶片放映机的胶片步进机构、老式机床的自动转位刀架，甚至部分小型计数分拣设备的料盘转位结构，都能看到日内瓦机构的身影。它的核心功能是把输入轴的连续匀速旋转运动，转化为输出轴的单向间歇步进转动，每次转位的角度由槽轮的径向槽数量决定，最常见的是4槽结构，对应每次转位90度，也可以根据工位需求设计成3槽、6槽、8槽等不同规格，槽数越多单次转位的角度越小，转位过程的冲击也会相应降低，但槽轮的整体直径会随之增大，需要匹配安装空间做取舍。

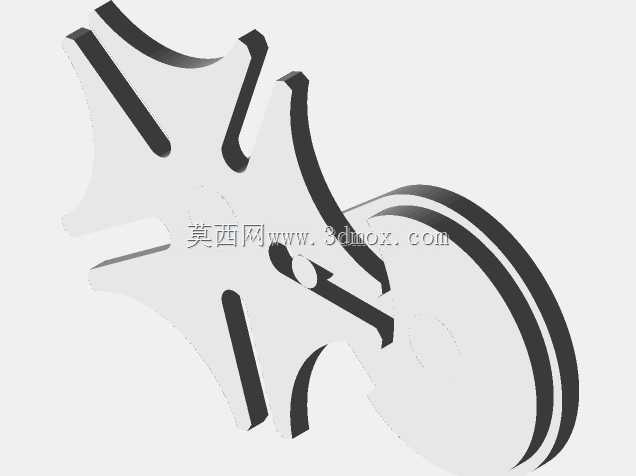

　　从设计思路上来说，这套日内瓦机构采用的是最经典的外啮合单销结构，主动拨盘上的圆柱销在进入槽轮径向槽时，会带动槽轮转动，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，此时槽轮被锁止无法转动，直到圆柱销再次进入下一个径向槽，才会开始下一次转位动作。设计这类结构的时候首先要确定槽数，槽数不能少于3，否则槽轮的角速度波动会过大，传动冲击会超出常规轴承的承受范围；其次要确定圆柱销的回转半径，这个参数直接决定了槽轮的整体外径，要保证圆柱销进入和脱离径向槽的时候，运动方向和槽的中心线相切，避免出现刚性卡滞或者滑动摩擦过大的问题。锁止弧的配合间隙是设计里的细节重点，间隙过大会导致锁止阶段槽轮存在窜动，定位精度下降，间隙过小则会在装配时出现卡滞，甚至运转过程中因为热胀冷缩出现抱死的问题，常规金属切削加工的构件，锁止弧的配合间隙一般控制在0.02-0.05mm之间，根据加工精度和工作环境温度做调整。

　　关于外形尺寸和安装边界，这套外啮合日内瓦机构的整体安装轮廓为扁平盘状结构，主动轴和从动轴的中心距是整个结构的核心安装基准，所有的轮廓尺寸都是围绕这个中心距展开的。槽轮的最大外径由中心距和槽数共同决定，4槽结构的槽轮外径约为中心距的1.4倍，6槽结构约为中心距的1.2倍，设计安装腔体的时候要注意在槽轮的径向外侧预留至少5mm的安全间隙，避免运转过程中槽轮边缘和腔体壁发生剐蹭。轴向尺寸方面，单销外啮合结构的轴向厚度比较薄，主要由拨盘厚度、槽轮厚度、两端轴承的安装厚度以及锁紧螺母的预留空间组成，常规小负载场景下，拨盘和槽轮的厚度取中心距的0.15-0.2倍即可满足强度要求，不需要额外做加厚设计。安装的时候要注意主动轴和从动轴的平行度公差，必须控制在0.02mm/100mm以内，否则会导致圆柱销和径向槽的侧壁出现偏磨，不仅会缩短构件使用寿命，还会导致转位过程出现卡顿、异响。主动轴的输入转速一般不建议超过100rpm，转速过高会导致圆柱销进入槽轮瞬间的冲击过大，不仅会产生明显的噪音，还会加速槽口的磨损，缩短维护周期。如果需要更高的输入转速，可以考虑在圆柱销上加装滚动轴承，把滑动摩擦转化为滚动摩擦，降低磨损和冲击，也可以采用双销拨盘结构，让拨盘旋转一周带动槽轮完成两次转位，在不降低转位效率的前提下降低槽轮的瞬时角速度，减小传动冲击。

　　另外在材料选择上，常规负载场景下槽轮和拨盘都可以采用45号钢调质处理，表面硬度达到HB220-250即可满足使用要求，如果是高速轻载的场景，也可以采用POM或者尼龙材质加工，能够有效降低运转噪音，不需要额外添加润滑，但是要注意环境温度不能超过60摄氏度，否则会出现材料变形导致配合失效。安装固定的时候，两个轴的支撑端建议采用深沟球轴承做径向支撑，如果是有轴向负载的安装场景，可以在轴的末端加装推力球轴承，避免轴向窜动影响锁止弧的配合精度。日常维护的时候只需要定期在圆柱销和径向槽的接触位置、锁止弧的配合面涂抹少量润滑脂即可，不需要复杂的维护操作，这也是日内瓦机构在中低速间歇传动场景里被广泛应用的核心原因。
