Vishay TSSP580红外接收器件三维结构

　　在各类消费电子、工业控制的红外信号接收链路里，直插式红外接收器件是承担光信号转电信号的核心无源配套元件，本次建模的TSSP580系列器件，是面向红外遥控、红外数据传输场景设计的一体化接收头，在做PCB布局、整机结构干涉检查、装配工艺验证的时候，精准的三维模型能提前规避很多安装匹配问题。

　　从实际使用场景来看，这类器件常被用在智能家居的红外遥控接收端、工业设备的红外信号触发工位、家电产品的遥控接收模块上，比如空调、电视的接收窗位置，自动化产线上的红外到位检测点位，都会用到同封装的红外接收器件。它的功能是将特定波长的红外调制光信号转换为可被主控芯片识别的电信号，内部已经集成了光电二极管、放大电路、解调电路，不需要外围额外搭建复杂的信号处理电路，直接输出数字电平信号，能大幅简化终端设备的电路设计工作量。

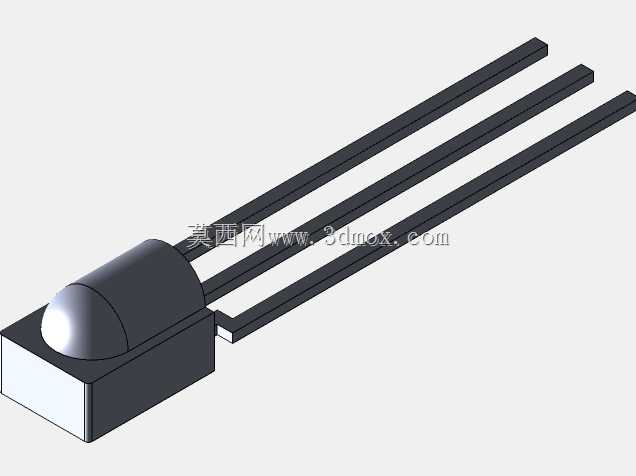

　　做这个三维模型的时候，首先要还原的是器件的实际安装边界，直插TO-92兼容的封装本体，主体是黑色环氧塑封结构，顶部的半球形透镜是红外光线的入射窗口，这个球面的弧度直接决定了器件的接收角度范围，建模时要严格匹配实际透镜的曲率，不能随意简化成平面，否则在做整机光路遮挡仿真的时候会出现误差。三根平行的直插引脚是标准的2.54mm间距排布，引脚的截面尺寸、伸出长度、引脚之间的平行度都要和实际物料一致，因为在做PCB通孔设计、波峰焊工艺验证的时候，引脚与焊盘的匹配度、引脚伸出PCB背面的长度都会影响焊接良率，要是模型尺寸不准，很容易出现实际装配时引脚插不进焊盘、或者引脚过长碰壳的问题。

　　设计建模过程中，首先确定本体的基准面，将器件的安装贴合面作为Z向基准，对应PCB安装时的板面贴合位置，本体的塑封部分做了圆角过渡处理，还原实际注塑成型的工艺特征，没有尖锐的直角棱角，顶部的半球透镜和塑封本体的衔接位置做了贴合实际的过渡结构，避免出现建模时的穿模或者接缝错位。三根引脚从本体侧面伸出的位置做了精准的定位，引脚的长度预留了实际波峰焊需要的伸出余量，同时还原了引脚根部的塑封包裹结构，这部分是器件引脚受力的关键位置，在做结构强度仿真、引脚抗弯折验证的时候，这个包裹段的尺寸直接影响仿真结果的准确性。

　　从安装适配的角度来说，这个封装的器件属于标准直插元件，在整机结构设计时，接收头的透镜轴线要对准设备外壳上的红外接收窗位置，窗口的透光材质要选用能透过对应红外波长的材料，同时要避免周围结构件对接收角度的遮挡，三维模型可以直接导入整机装配体里，做静态干涉检查，确认透镜前方没有结构遮挡，引脚长度不会和PCB背面的其他元件、外壳筋位发生碰撞。另外在做自动化插件工艺的仿真时，精准的模型可以验证吸嘴抓取位置、插件路径是否合理，提前规避插件时器件与设备夹爪、PCB周边元件的碰撞问题。

　　很多工程师在做这类电子元件建模的时候，容易忽略引脚的实际成型角度，实际量产的直插元件引脚并不是完全笔直的，会有轻微的工艺成型弧度，但在做布局验证的模型里，我们按照标称的理想尺寸做直引脚建模，同时标注了引脚的可弯折范围，方便设计人员根据实际PCB的安装位置做引脚成型的调整。本体的黑色塑封部分的尺寸公差按照行业通用的塑封器件公差范围设定，透镜部分的光学中心位置和本体的定位基准做了严格的同轴度约束，保证在做光路分析时光轴位置准确。

　　在工业控制场景里，这类接收器件有时候会被安装在比较狭小的设备腔体内，周围可能有其他发热元件、金属屏蔽结构，精准的三维模型可以帮助设计人员确认接收头和周边元件的安全间距，既要保证信号接收不受遮挡，也要保证器件和周边高压元件、发热元件的距离满足安规和散热要求。比如在做智能家居开关的结构设计时，接收头往往要安装在面板的边角位置，周围有按键结构、指示灯导光柱，这时候用精准的模型做布局，就能在设计阶段调整接收头的安装角度和位置，避免后期开模后出现接收灵敏度不够、遥控角度太小的问题。

　　建模时还还原了器件本体的标识区域位置，虽然丝印内容会根据具体型号有差异，但标识区的平面位置做了预留，方便后续做BOM标识、生产可视化的时候添加对应丝印内容。整个模型的装配基准和实际器件的来料定位基准一致，在做SOP作业指导书、装配工艺动画的时候，可以直接调用这个模型，不需要额外调整基准位置，能大幅减少工艺文档制作的工作量。
