CA6140车床用带D型孔调节旋钮

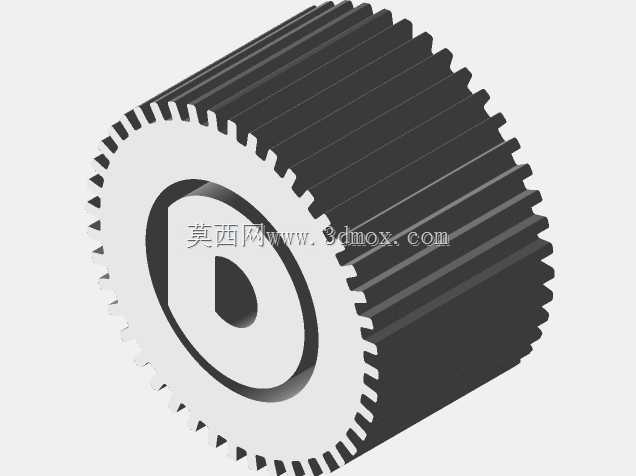

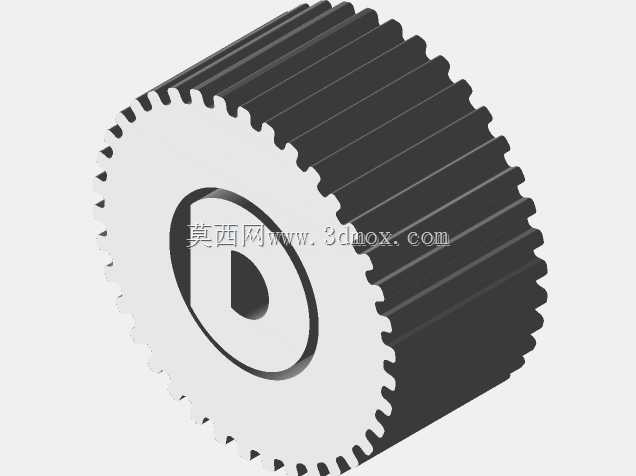

　　这款带周向滚齿的D型孔旋钮，是CA6140普通车床操作面板上的配套调节部件，主要用于车床辅助功能模块的参数调节，常见适配场景为车床的冷却系统定时调节、主轴箱油温调节、润滑系统温度设定这类需要手动旋转调校的工位，属于机床操作端的高频接触人机交互零件。从实际使用场景来看，车床操作过程中操作人员常带有切削液残留、金属碎屑沾附的手套操作，因此旋钮的外周设计为连续的直齿滚花结构，齿形高度均匀，齿距控制在适合戴手套施力的范围，旋转时不会出现打滑脱手的情况，即使手上沾有少量油污，也能通过齿间的摩擦力传递足够的旋转扭矩，满足快速调节、精细微调两种操作需求。旋钮中心采用D型截面的安装孔，这种孔型设计是为了和对应调节轴的D型截面配合，

　　安装时无需额外的键连接或者紧定螺钉固定，直接将孔对准轴端压入即可实现周向防转，装配效率远高于圆孔加顶丝的结构，同时D型孔的直边部分可以传递更大的扭矩，长期频繁旋转调节也不会出现孔轴之间的相对滑转，避免调节刻度错位的问题。从设计思路上看，这款旋钮没有采用多余的装饰结构，整体为圆柱状回转体，外周滚齿直接在主体上加工成型，没有额外的嵌套包覆件，一方面是考虑到车床工作环境存在切削液飞溅、金属粉尘堆积的情况，一体化结构没有拼接缝隙，不会积存切屑和油污，日常清理只需用车间压缩空气吹扫即可，维护成本极低；另一方面一体化结构的强度更高，操作人员施力过大时也不会出现外层包覆层脱落、开裂的问题，适配车间粗放的操作习惯。

　　旋钮的端面做了小尺寸的内凹环形台阶，这个台阶一方面是为了安装时和面板表面留出微小间隙，避免旋钮旋转时和面板漆面摩擦产生卡滞，另一方面也可以在台阶位置粘贴刻度标识，方便操作人员直观读取调节的档位数值，不需要额外在面板上加工刻度安装位，降低面板的加工复杂度。从安装边界尺寸来看，旋钮的外径控制在适合单手握持的范围，轴向长度不会突出面板过多，避免车床溜板移动、工件装拆过程中被意外磕碰导致参数误改，D型孔的尺寸和CA6140车床原配的调节轴径完全匹配，替换安装时不需要对轴端进行二次加工，直接替换原有损坏的旋钮即可，适配性极强。在功能特性上，这款旋钮的旋转阻尼适中，既不会因为阻尼过小导致设备振动时自行转动改变设定参数，

　　也不会因为阻尼过大导致调节时手感生涩，周向的滚齿除了提供摩擦力之外，齿槽的深度较浅，不会勾挂操作人员的工作服袖口、手套纤维，避免操作时被牵绊带来安全隐患。不同于民用设备的塑料旋钮，这款旋钮的结构强度可以承受车间环境下的意外撞击，即使被掉落的小型工具、切屑磕碰，也不会出现碎裂、崩齿的情况，长期使用的磨损量极小，滚齿的摩擦力衰减周期可以覆盖机床的大修周期，不需要频繁更换备件。实际装配时，旋钮压入轴端后，端面和轴端的齐平度控制合理，不会出现轴端突出刮手或者旋钮压入过深导致和面板干涉的问题，D型孔的直边位置和轴的直边对位准确，安装后旋钮的零位刻度和面板标识可以完全对齐，不会出现初始角度偏差导致的参数设定误差。这类旋钮虽然是机床上的小型操作零件，但直接影响到操作人员的参数调节效率和设备参数的稳定性，设计时充分考虑了金属切削加工场景的恶劣工况，没有冗余的功能设计，所有结构都围绕操作可靠性、装配便捷性、环境耐受性三个核心需求展开，是典型的工业设备实用型操作零件。
