机床用指印式操作控制按钮结构

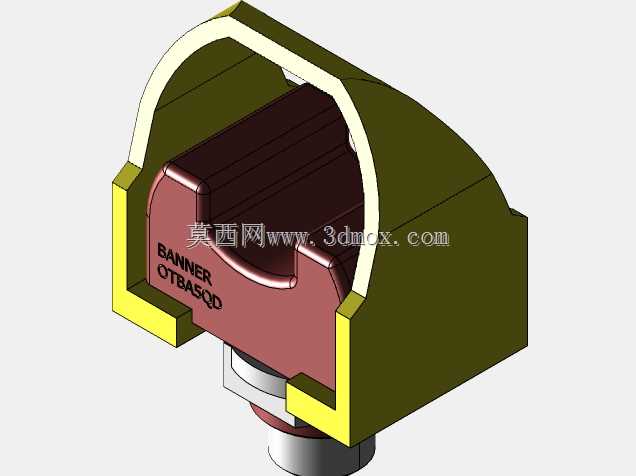

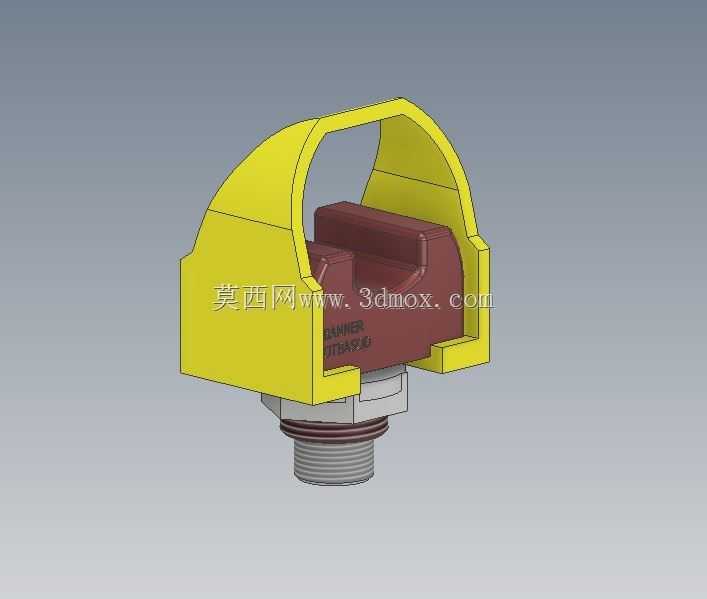

　　这款指印式控制元件，主要应用在普通车床、数控加工设备的操作面板区域，作为手动触发式控制部件，承担设备启停、模式切换、进给触发这类高频操作指令的输入功能，在CA6140这类传统卧式车床上，这类控件常布置在溜板箱操作侧、主轴箱旁的操作位，方便操作人员在调整工件、操控进给的过程中，无需大幅移动手臂即可完成指令触发，适配机床加工过程中操作人员站位固定、手部常处于操作区域的作业特点。从结构设计来看，外部的黄色护罩采用半包围式结构，并非全封闭设计，两侧预留了足够的手指伸入空间，顶部的弧形开口刚好适配单根手指的按压操作轮廓，护罩的壁厚做了均匀化处理，边缘位置做了圆角过渡，避免操作人员快速操作时被锐边划伤，

　　同时护罩的突出高度刚好覆盖内部触发元件的顶部，能够有效阻挡加工过程中飞溅的切屑、切削液直接冲击触发按钮，避免切屑卡滞按钮、切削液渗入元件内部造成接触不良的问题，护罩与下方基座的连接采用卡扣式定位，装配时无需额外紧固件，后期维护拆卸时可以直接撬开护罩更换内部触发元件，降低设备维护的拆装难度。内部的棕色触发主体，表面做了指印贴合的凹陷轮廓，刚好匹配指腹的按压弧度，按压行程控制在3-5mm区间，既保证操作时有清晰的触感反馈，又不会因为行程过长导致操作响应滞后，触发主体的侧面做了导向筋结构，与护罩内壁的导向槽配合，保证按压过程中元件始终沿垂直方向运动，不会出现偏斜卡滞的情况，长期高频按压下也不会出现侧向磨损导致的手感变差问题。

　　下方的安装基座采用外螺纹结构，适配机床操作面板的标准安装开孔，螺纹规格匹配常规工业控制按钮的安装尺寸，可以直接替换同规格的普通按钮，无需重新在面板上扩孔或者改孔，安装时从面板正面穿入，背面通过配套的锁紧螺母固定，安装边界控制在螺纹段直径范围内，背面预留的接线端子空间足够容纳两根1.5平方毫米的控制导线，接线完成后不会与面板内部的其他走线产生干涉。在实际加工场景中，这类带指印轮廓的按钮相比普通平面按钮，操作人员无需目视确认按钮位置，仅凭手指触感就能找到触发位置，在操作人员观察刀具切削状态、调整进给量的过程中，可以实现盲操作，大幅提升操作效率，尤其是在高速切削、需要快速触发停止指令的场景下，清晰的触感反馈能够缩短操作人员的反应时间，

　　避免操作失误导致的工件报废或者安全问题。护罩选用的亮黄色属于工业安全警示色，在机床整体深灰色的操作面板上辨识度极高，操作人员即使在光线不足的车间环境下，也能快速定位到这个控制按钮的位置，避免误触旁边的其他控件。触发主体的材质选用耐磨工程塑料，长期手指按压摩擦下不会出现表面掉漆、轮廓磨损的问题，护罩材质选用耐油耐冲击的ABS材质，长期接触切削液、机油也不会出现脆化开裂的问题，能够适配车间多油污、多冲击的使用环境。从建模逻辑来看，整个结构先从安装基座的螺纹特征开始搭建，确定安装基准面之后，再向上搭建触发主体的导向结构与按压轮廓，最后构建外部的半包围护罩，所有配合面都预留了0.2mm的装配间隙，避免实际生产装配时出现过盈卡滞的问题，护罩的弧形轮廓采用放样特征生成，保证曲面过渡顺滑，没有突兀的棱角，所有加强筋的厚度都控制在壁厚的0.6倍，避免注塑生产时出现缩痕影响外观与结构强度。
