CA6140车床多孔安装定位块结构设计

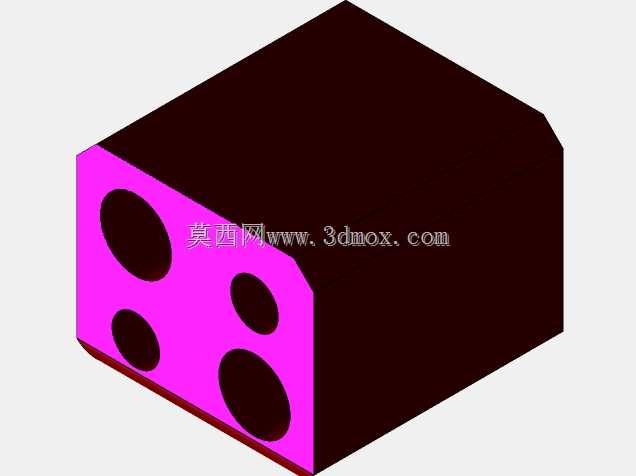

　　在普通卧式车床的日常运维与部件改装场景中，这类带多组安装孔的块状定位零件，是保障刀架、进给托架等附属组件安装精度的核心连接件，常被用于CA6140这类通用卧式车床的溜板箱侧部辅助支架固定、跟刀架附加定位面搭建，或是老旧车床磨损后安装基准面的修复替换。从结构设计逻辑来看，该零件采用近似立方体的主体构型，其中一个端面做了斜切处理，这个斜切面并非随意设置，而是为了避让车床床身与溜板箱之间的凸起导轨棱边，避免部件安装时出现运动干涉，保证溜板在全程进给行程中不会与该定位块发生刮蹭。零件上开设的四个不同直径的圆孔，各自承担不同的功能：大直径孔用于穿装主固定螺栓，直接与床身预制的螺纹孔锁紧，承担整个组件的主要拉应力；两个中等直径孔用于定位销穿装，

　　保证零件安装时的位置度公差控制在0.02mm以内，避免反复拆装后出现定位偏移；最小直径的孔则用于穿装润滑油管，或是固定附属的行程开关触片，满足不同改装场景下的扩展需求。从安装边界来看，该零件的主体厚度适配CA6140车床床身侧部的安装空间，斜切面的角度经过实际装配验证，刚好贴合床身导轨旁的铸造斜面，安装后零件突出床身表面的高度不超过35mm，不会影响操作工人更换卡盘、装卸工件的操作空间，也不会与拖板上的手轮、手柄等操作件发生碰撞。在实际加工制造时，该零件的六个安装面均需要经过铣削加工，保证各面的平面度不低于IT7级，孔位的同轴度、孔与安装面的垂直度都有明确公差要求，避免安装后出现螺栓别劲、定位销无法装入的问题。

　　不同于标准的机床原厂配件，这类定位块的设计往往针对具体的改装需求，比如加装数显尺的读数头固定支架、加装自动进给的附加驱动装置时，就需要这类非标准的定位块来搭建新的安装基准，不需要对原车床床身进行焊接、扩孔等破坏性改装，只需要利用床身原有的闲置螺纹孔就能完成固定，大幅降低车床改装的成本与周期。在实际使用过程中，这类块状零件需要承受进给过程中的交变载荷，因此材质一般选用45号钢，表面做发黑处理提升防锈能力，孔口位置做1x45度倒角，避免螺栓穿装时刮伤螺纹，也减少应力集中导致的孔边开裂问题。从建模逻辑来看，该零件的建模过程优先以安装基准面为草图基准，先拉伸出主体立方体结构，再通过切除拉伸做出斜切面，

　　之后按照实际安装的孔位坐标逐一绘制孔特征，最后添加倒角、圆角等工艺特征，建模过程中所有尺寸都参考CA6140车床的原厂安装尺寸测绘而来，保证模型导入装配体后能够直接与床身、溜板等原有部件完成配合，不需要额外调整尺寸。这类零件虽然结构简单，但在机床改装、设备维修场景中需求量不小，很多一线机加工人员在改装老旧车床时，都会根据实际需求设计制作这类定位块，解决原厂配件没有预留扩展安装位的问题，提升车床的加工适配能力，比如在车床上加装磨头、铣头实现车铣磨复合加工时，就需要多个这类定位块来固定附加的动力头支架，保证附加动力头的主轴与车床主轴的同轴度、平行度满足加工要求。
