浴室套装ABS件注塑成型模具结构

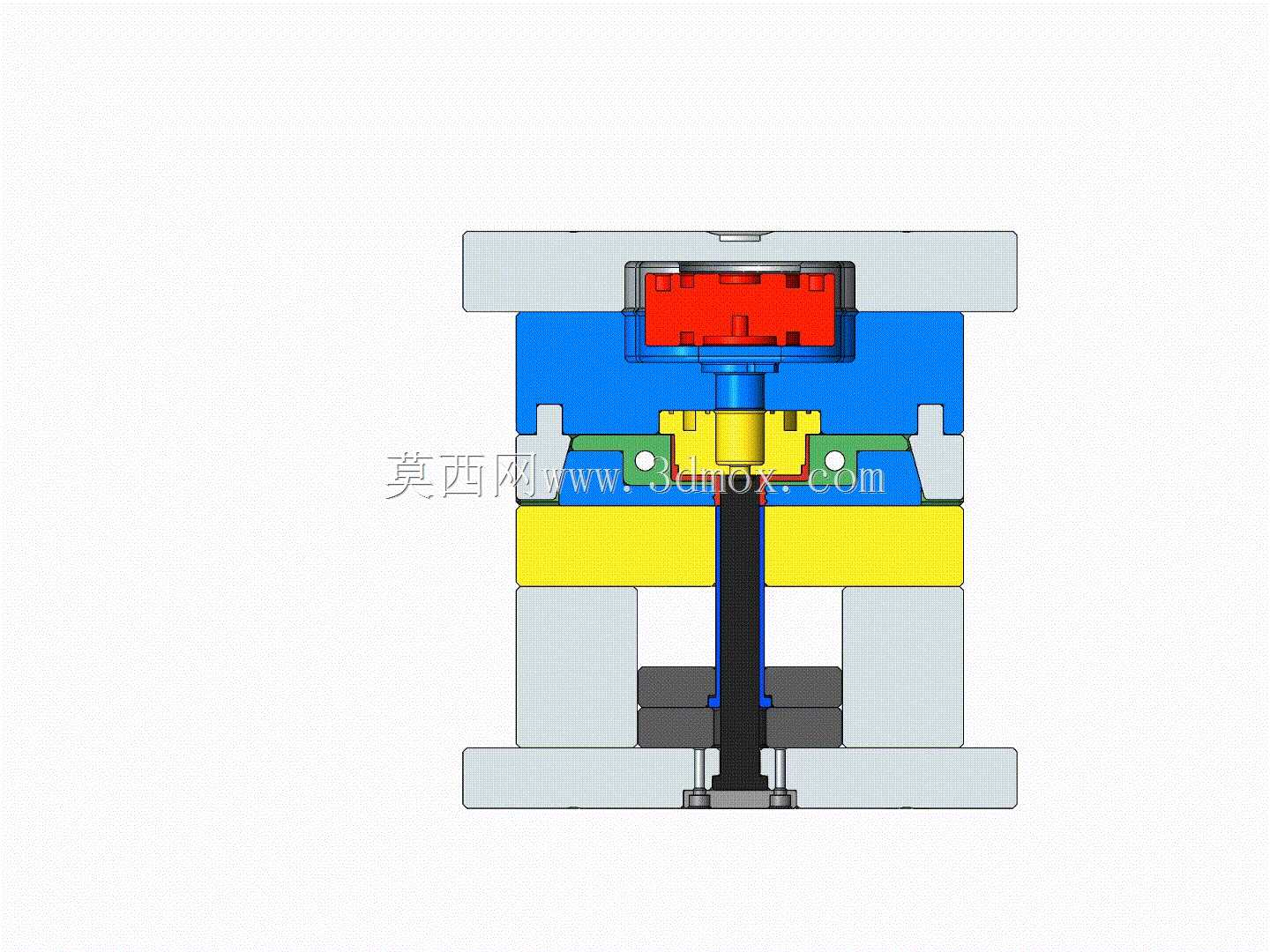

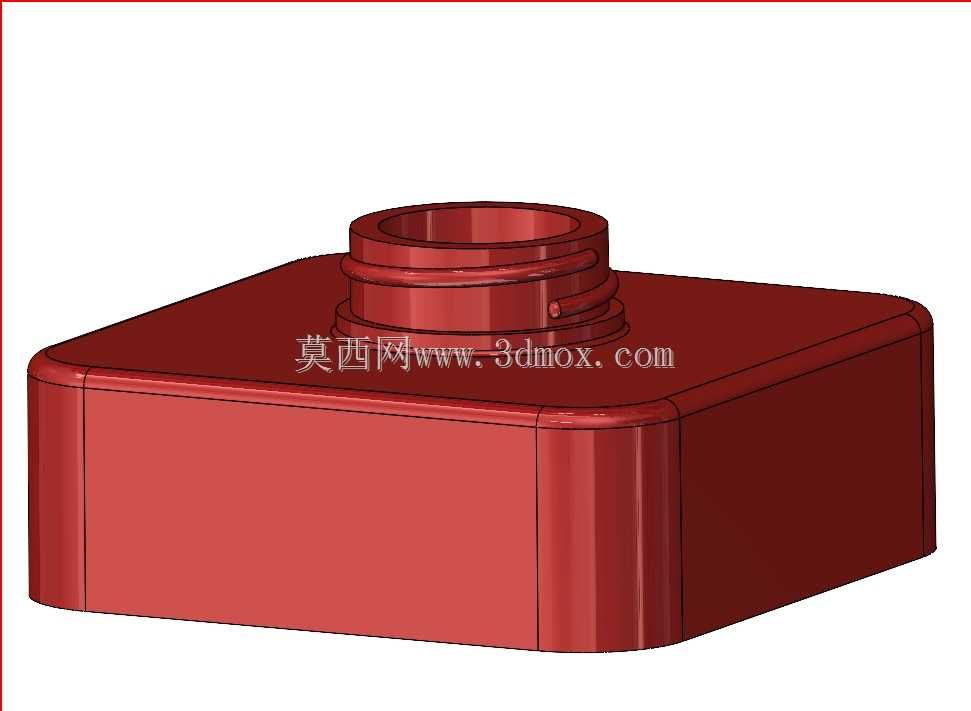

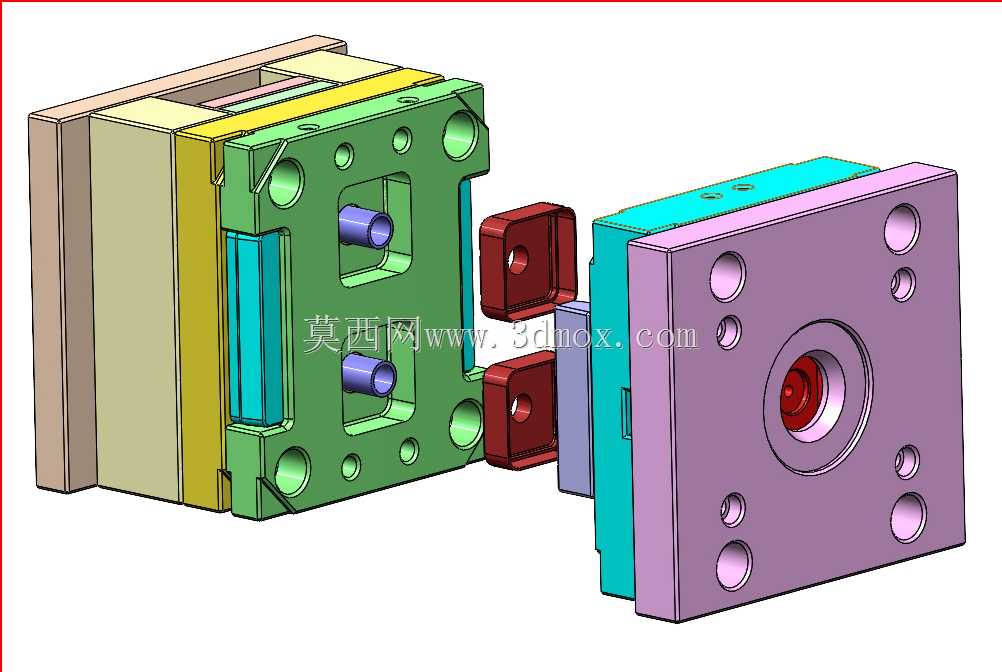

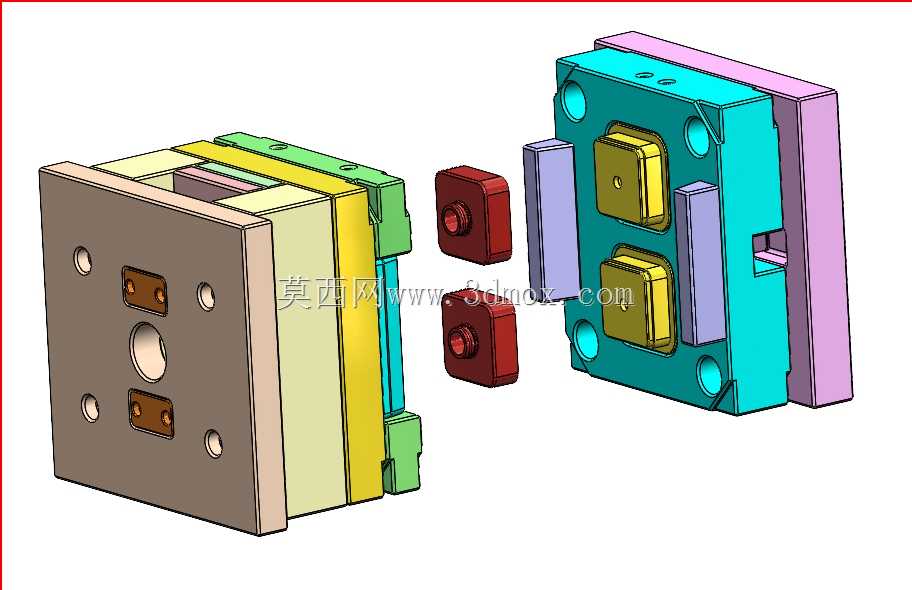

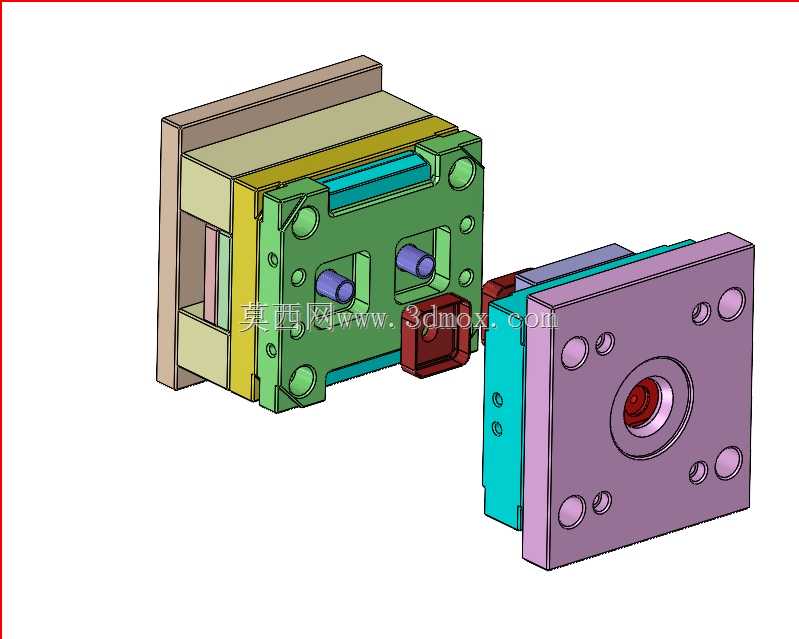

　　这套模具针对浴室套装类ABS塑料零件的量产需求开发，核心适配卫浴五金配套塑料件的注塑成型工序，日常应用场景集中在卫浴产品生产车间的卧式注塑机工位，匹配常规120-180吨锁模力的注塑设备安装使用，可直接完成带嵌件螺丝的卫浴塑料件一体成型，省去后续二次装配螺丝的工序，大幅降低卫浴组装线的人工投入。从结构布局来看，模具采用标准两板模改良结构，分型面设置在产品外观面与安装结构的衔接位置，尽可能将外观面留在定模侧，保证卫浴产品外露面的光洁度要求，避免分型线出现在用户日常可见的正面区域，减少后续抛光、喷涂的工序工作量。动模侧设置了专门的嵌件定位结构，用于成型前放置螺丝嵌件，定位柱与螺丝内孔的配合公差控制在0.02mm以内，

　　既保证嵌件放置时的顺畅度，又能避免注塑过程中高压熔料冲偏嵌件位置，导致成品螺丝柱偏心、装配时无法拧入配套五金件的问题。浇注系统采用侧浇口进料，浇口位置选在产品非外观的安装侧边，浇口残留宽度控制在0.8mm以内，成型后人工去除浇口的痕迹不会影响产品最终装配与外观表现，流道采用圆形截面设计，直径从主浇道的6mm逐步过渡到分流道的4mm，保证ABS熔料在充模过程中的压力传递均匀，避免产品出现缺胶、熔接痕明显的缺陷。冷却系统围绕模腔与型芯做环绕式布局，定模侧的冷却水路距离模腔表面保持15mm的均匀间距，动模侧针对螺丝嵌件周边的热量集中区域，单独设置了一组隔水片式冷却回路，避免嵌件周边温度过高导致产品冷却不均、出现局部缩痕或者翘曲变形，

　　冷却水路的接口统一设置在模具后侧的安装面板上，匹配车间常规注塑机的冷却水快速接头规格，上机安装时不需要额外改造水路管线。顶出系统采用顶针+推板组合的顶出方式，产品的薄壁外观区域采用推板顶出，避免顶针在外观面留下顶白、顶凸的痕迹，产品内部的螺丝柱、加强筋位置设置直径2mm的圆顶针，保证顶出过程中产品受力均匀，不会因为局部顶出力过大导致产品变形、顶穿。模具的导柱导套采用标准模架的20mm直径规格，导柱设置在动模侧，长度超出动模型芯表面30mm，合模时导柱先进入定模导套完成导向，避免合模过程中碰伤型芯或者模腔表面，合模定位精度可以控制在0.01mm以内，保证长期量产过程中分型面不会出现错位、飞边超标的问题。安装边界方面，

　　模具的整体长宽尺寸控制在350mm*300mm范围内，总闭合高度为280mm，匹配常规注塑机的容模尺寸要求，模具的定位圈直径采用标准100mm规格，浇口套球面半径SR19，适配注塑机常规射嘴尺寸，上机时不需要额外更换定位圈或者浇口套，安装时只需将模具定位圈卡入注塑机前模板的定位孔，锁紧码模夹即可完成初步安装，后续接上冷却水、调整顶出行程到15mm就可以开始试模。针对ABS材料的成型特性，模具的模腔表面抛光到SPI A2级别，保证卫浴产品的外观面光泽度符合卫浴产品的质感要求，模具的排气槽设置在分型面的熔料最后填充位置，排气槽深度控制在0.02mm，既可以顺利排出模腔内的空气，避免产品出现烧焦、气泡缺陷，又不会因为排气槽过深导致产品出现飞边。日常量产过程中，这套模具的单模成型周期可以控制在28秒左右，嵌件放置的操作空间预留充足，操作工可以在开模顶出的时间段内完成下一模的嵌件放置，不会额外增加成型周期，适合卫浴产品的大批量连续生产，成型后的产品尺寸稳定，螺丝嵌件的拉拔力可以达到1200N以上，满足卫浴产品日常使用的装配强度要求，不会出现使用过程中螺丝松动、脱落的问题。
