鼠标外壳注塑成型模具结构设计

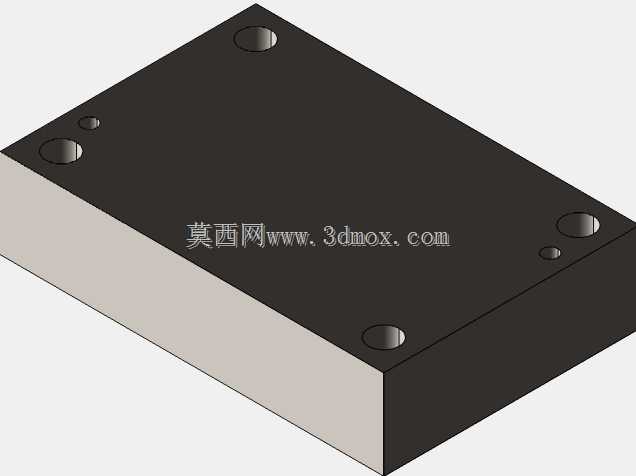

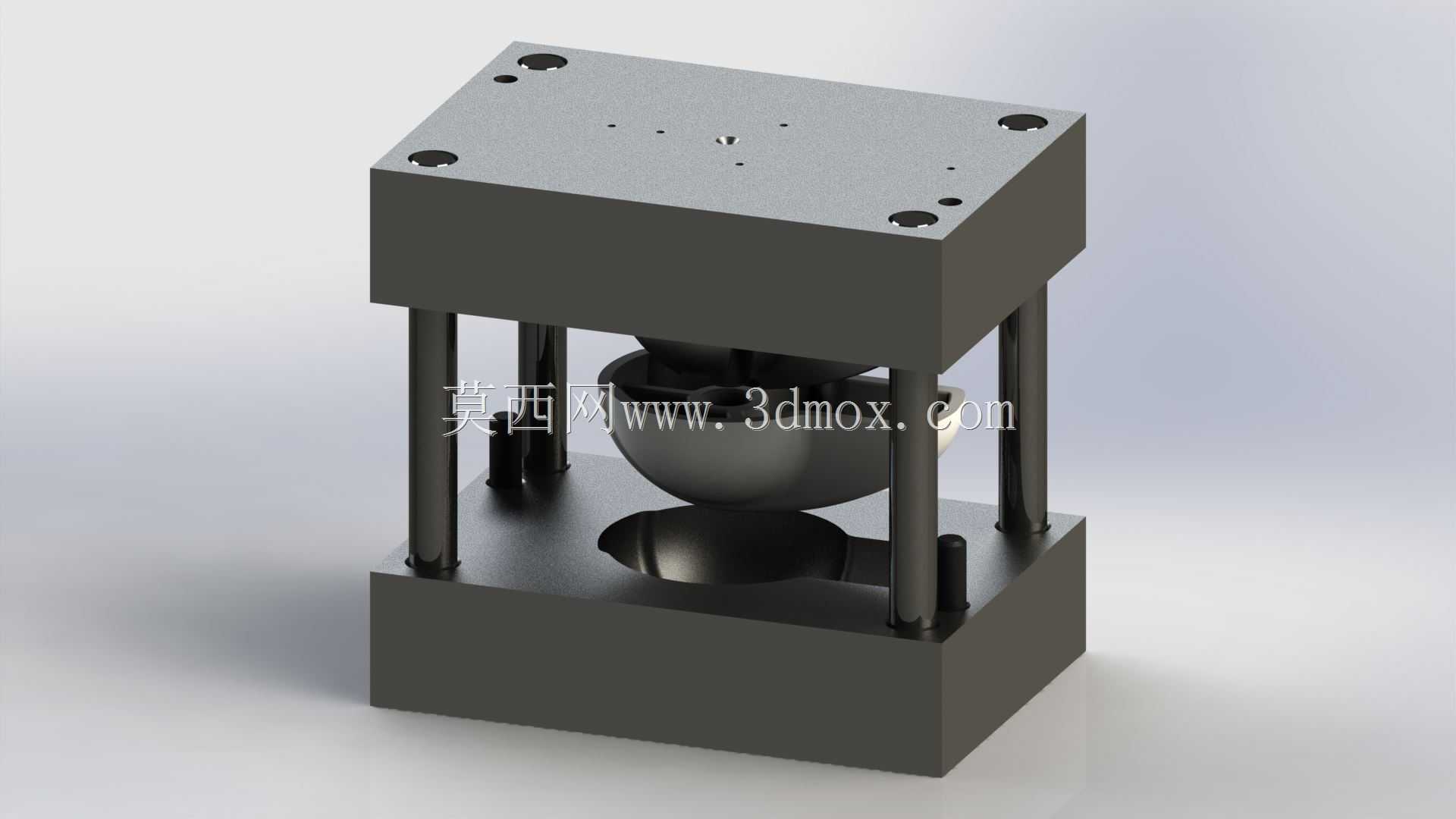

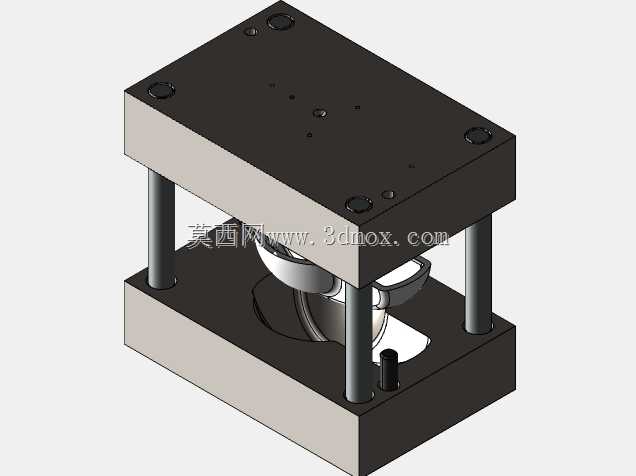

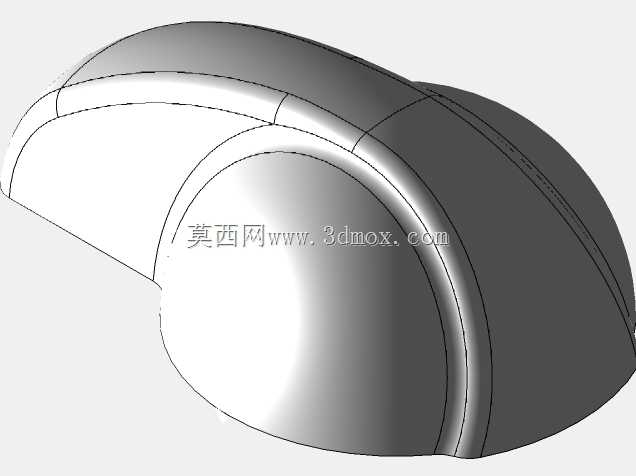

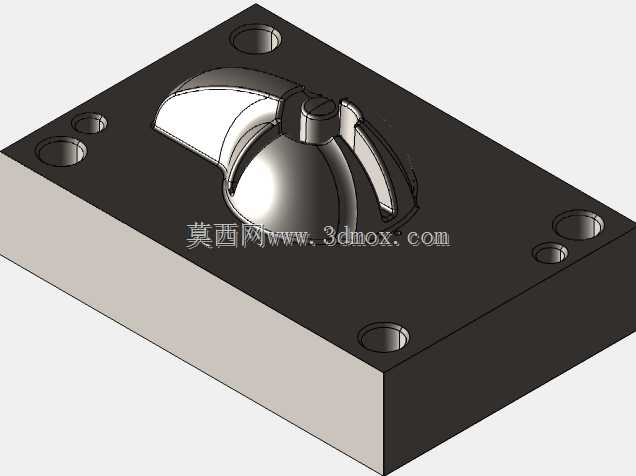

　　这套鼠标外壳注塑模具的结构设计，核心围绕消费电子类塑料外壳的批量成型需求展开，适配常规卧式注塑机的安装接口，整体模架采用标准两板模结构，上下模座通过四根等高导柱实现精准合模导向，导柱配套的导套采用自润滑铜基材质，可承受连续开合模过程中的侧向载荷，避免合模错位导致的型腔啃伤问题。上模座的安装面预留了标准注塑机定位环槽与浇口套安装位，可直接适配多数120吨级注塑机的射嘴对位要求，无需额外加工转接结构，上下模座的边缘均设计了撬模槽与起吊螺纹孔，方便模具上机安装与后期拆模维护。型腔部分直接加工在上下模仁的成型面上，模仁采用预硬钢材质，成型面按照鼠标外壳的曲面轮廓做了高精度数控铣削与抛光处理，表面粗糙度可达到镜面级要求，

　　确保注塑成型后的鼠标外壳无明显合模线、流痕，无需过多后期打磨工序即可进入喷涂、丝印的后处理环节。型芯部分对应鼠标外壳的内部装配结构，预留了按键卡扣、配重块安装位、PCB支撑柱的成型凹槽，所有脱模斜度控制在1.5度以内，既保证开模时塑料件不会粘定模，又不会因为斜度过大导致外壳装配间隙超差。模具的顶出结构采用均匀分布的圆顶针，顶针位置全部避开外壳的外观面，布置在内部装配筋位与边缘非外观区域，顶出行程经过精确计算，刚好能将成型后的鼠标外壳从动模侧完全顶出，不会出现顶白、顶穿的缺陷。浇注系统采用侧浇口进料，浇口位置设置在鼠标外壳的尾部非外观边缘，开模后可通过人工或自动切浇口工序快速去除，不会在外观面留下明显浇口痕迹。冷却水路采用环绕式布置，

　　在模仁内部距离成型面15mm的位置钻设等直径水路，通过隔水板形成循环冷却回路，可保证成型过程中型腔各区域温度均匀，将塑料件的成型冷却周期控制在15秒以内，有效提升批量生产效率，同时避免因为冷却不均导致的外壳翘曲、收缩痕问题。这套模具的整体安装边界尺寸控制在300mm250mm280mm范围内，可适配多数中小型注塑机的容模空间，上下模的合模精度控制在0.02mm以内，可满足PC、ABS等常用鼠标外壳塑料材质的成型工艺要求，连续生产寿命可达到30万模次以上，适合中小批量的鼠标外壳量产使用。在结构设计过程中，充分考虑了后期改模的便利性，模仁与模座采用挂台固定方式，无需拆解整个模架即可快速更换模仁，

　　若后续需要调整鼠标外壳的局部曲面或内部装配结构，仅需重新加工对应模仁即可，大幅降低改模成本与周期。导柱、顶针、弹簧等标准件全部采用国标通用规格，后期维护更换时无需定制，可直接从标准件厂商采购，减少设备停机维护时间。合模面周边设计了整圈的密封胶条槽，可适配真空排气工艺，针对PC材质成型时容易产生的困气问题，可通过外接真空装置快速抽出型腔内的空气，避免外壳表面出现气泡、缺胶等成型缺陷。
