外啮合高压齿轮泵KP1405结构设计

　　在机床液压系统、工程机械液压回路、中小型冶金设备的润滑与动力供给单元中，外啮合齿轮泵始终是应用占比极高的动力元件，这款KP1405型齿轮泵的三维结构完整还原了量产高压齿轮泵的全部装配细节，可直接用于液压系统选型匹配、虚拟装配干涉校验、维修拆装模拟等工程场景。从实际工况适配来看，这类齿轮泵主要负责为开式液压回路提供压力油源，可适配矿物型液压油、润滑性齿轮油等常规工作介质，在机床的卡盘夹紧回路、进给机构驱动回路，或是小型工程机械的转向助力回路、工作装置驱动回路中都能稳定运行，相比叶片泵、柱塞泵，它的抗污染能力更强，对介质清洁度的要求更低，非常适合工况相对复杂、维护条件有限的现场使用场景。

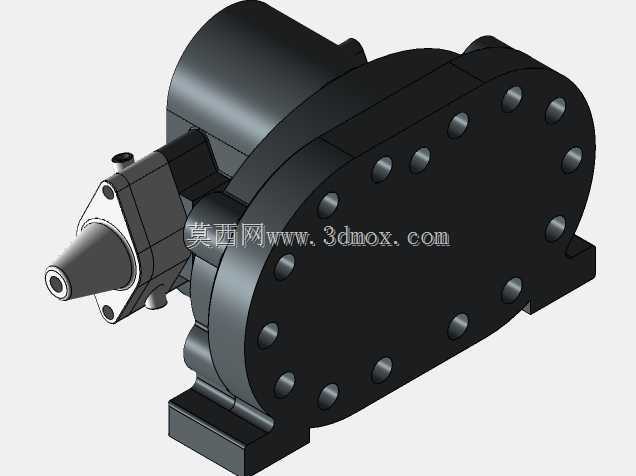

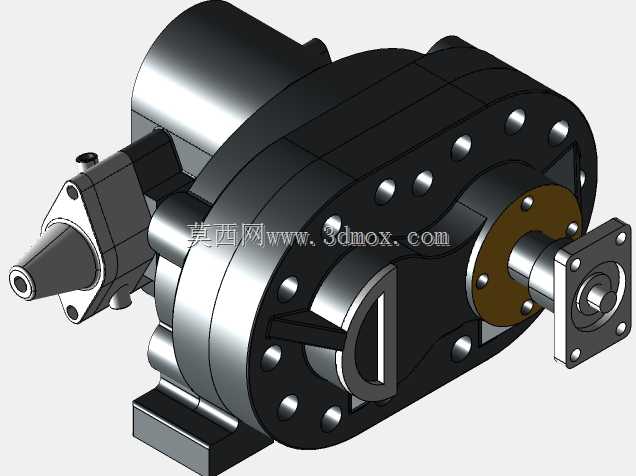

　　从结构设计逻辑来看，这款泵采用经典的三片式壳体结构，即前盖、泵体、后盖通过周向均布的内六角螺栓完成紧固，这种结构的优势在于加工工艺性好，泵体的内腔加工、齿轮轴的装配都可以在拆分状态下完成，后期维护时只需拆解对应端盖即可更换易损件，无需完全拆解整个泵体。泵的主动轴采用伸出式结构，轴端设计有平键安装位，可直接通过联轴器与驱动电机、内燃机输出端连接，轴伸位置设置了多层组合密封结构，外侧为防尘圈阻挡外界粉尘、铁屑进入泵腔，内侧为耐压油封防止压力油沿轴向外泄漏，密封沟槽的尺寸公差完全符合液压气动密封件的安装标准，建模时还原了密封件的压缩量设计，可直接用于密封件选型校核。

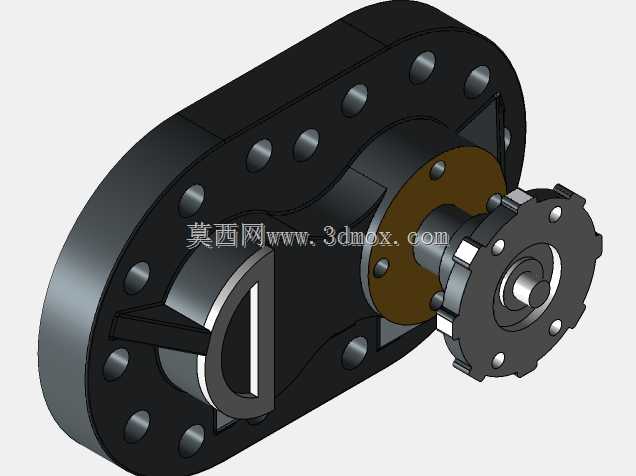

　　进出油口采用法兰式连接结构，分别布置在泵体的侧方位置，法兰面加工有定位止口与密封槽，可通过螺栓与系统管路的法兰盘对接，相比螺纹连接，法兰连接的承压能力更高，在高压工况下不会出现螺纹脱开、密封失效的问题，适合这款泵的额定工作压力区间使用。泵内部的一对渐开线外啮合齿轮是核心工作部件，建模时还原了齿轮的齿形修缘设计，可有效降低齿轮啮合时的困油现象，减少运行过程中的压力脉动与噪音，齿轮两侧设置了浮动式压力补偿侧板，侧板背面引入泵出口的高压油，可在工作时将侧板压紧在齿轮端面，自动补偿齿轮端面磨损产生的间隙，大幅提升泵的容积效率，这也是这款泵能够达到高压等级的核心设计点。

　　从安装边界尺寸来看，泵的底部设计有一体式安装脚，安装脚上的两个螺栓孔中心距、孔径都符合通用液压泵的安装尺寸标准，可直接固定在液压站的安装面板或是设备的机架上，安装脚与泵体为一体化铸造结构，刚性充足，可承受驱动端带来的径向载荷与振动冲击。主动轴的轴伸长度、直径、键槽尺寸都做了标准化设计，可适配不同规格的梅花联轴器、弹性套柱销联轴器，无需额外加工转接轴。泵的整体外形轮廓无突出的尖锐结构，所有棱边都做了铸造圆角处理，既符合铸件的工艺要求，也能避免安装过程中划伤操作人员。

　　在三维建模的细节处理上，所有零件的装配关系都按照实际装配顺序设置了对应约束，螺栓与螺纹孔的配合、轴承与轴颈的配合、齿轮与轴的花键连接都还原了实际的公差配合要求，可直接用于生成爆炸视图、制作拆装培训课件，也可导入液压系统仿真软件中，用于模拟泵的内部流场分布、齿轮啮合的受力情况。对于结构设计人员来说，这个模型可直接作为同类型齿轮泵设计的参考基准，核对浮动侧板的压力平衡槽尺寸、卸荷槽的位置与深度、轴承的选型布置是否合理；对于设备选型人员来说，可直接将模型导入设备的整体装配中，核对安装空间是否充足、管路对接位置是否存在干涉，避免现场安装时出现尺寸不匹配的问题。

　　需要注意的是，这类齿轮泵的安装时需保证主动轴与驱动轴的同轴度误差在允许范围内，否则会加剧轴承与密封件的磨损，缩短泵的使用寿命，模型中预留的同轴度校验基准面，可直接用于装配时的精度找正参考。泵的泄油口设计在泵体的上方位置，安装时需保证泄油口单独接回油箱，避免泄油管路带压，否则会导致轴封处出现泄漏问题。整体来看，这款齿轮泵的结构设计成熟，工艺性好，维护成本低，是中低压液压系统中非常经典的动力元件配置。
