1寸BSP接口集成电机式油泵结构设计

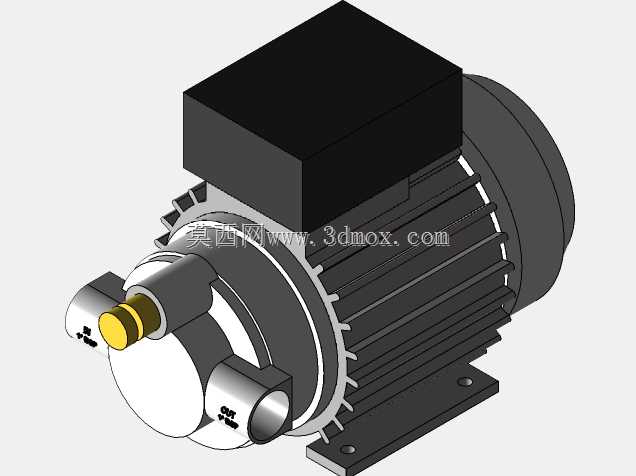

　　在机床液压系统、小型工业设备润滑回路、紧凑型液压站的配套选型中，这类集成电机直驱的1寸BSP接口油泵是非常常见的动力输送单元，和传统分体式泵组不同，它将异步驱动电机与泵头做了同轴集成设计，省去了联轴器、连接底座的额外安装空间，非常适合安装位局促、对设备整体体积有严格限制的配套场景。从实际使用场景来看，这类油泵主要承担低压液压回路的动力供油、设备传动部位的连续润滑油输送、小型冷却循环系统的介质推送工作，额定工况下的输送压力适配常规低压润滑与轻载液压需求，不需要额外配置独立的泵安装支架，电机端自带标准安装脚座，可直接固定在设备的安装基板上，减少现场装配的对齐工作量。从结构设计逻辑来看，泵头与电机采用同轴直连的布局，

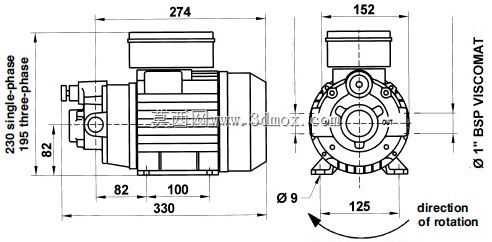

　　电机输出轴直接驱动泵内部的转子组件，取消了中间传动环节，一方面降低了传动过程中的功率损耗，另一方面也减少了联轴器磨损带来的后期维护点，泵体的进出油口采用1寸BSP管螺纹标准，和工业领域常规的英制管路配件直接适配，不需要额外做螺纹转换接头，降低管路连接的泄漏风险。从安装边界尺寸来看，整机轴向总长度控制在330mm，其中泵头段从安装脚座前端面到泵端接口的长度为82mm，电机主体段长度为100mm，电机尾部的接线盒段突出长度为274mm总长度内的对应区段；径向方向上，电机主体的最大宽度为152mm，安装脚座的固定孔中心跨距为125mm，固定孔直径为9mm，安装时可直接按照这个孔位尺寸在安装板上提前加工安装孔，不需要额外做适配转接。

　　整机的中心高度方向，从安装脚座底面到泵轴中心的高度为82mm，这个尺寸在选型时需要特别注意，要和管路的中心高度、设备内部的安装预留空间做匹配，避免出现管路对接错位的问题。泵体端明确标注了旋转方向要求，安装接线时需要核对电机的相序，确保转向和标识方向一致，反转会导致泵的输出流量不足、甚至无法正常建立压力，长期反转还会造成泵内部密封件的异常磨损。从结构细节来看，电机外壳采用平行散热筋的设计，和标准三相异步电机的散热结构一致，依靠电机尾部自带的风叶随轴转动带走运行过程中产生的热量，在常规环境温度下连续运行时，外壳温度可控制在标准允许范围内，不需要额外配置独立散热装置。泵头部分的密封采用内置机械密封结构，相比传统填料密封，泄漏量更小，运行过程中的摩擦阻力更低，日常使用中不需要频繁调整密封压盖的压紧力，维护周期更长。在三维建模过程中，这类集成泵组的建模需要重点关注几个配合基准：首先是电机轴与泵头转子的同轴度公差，建模时要保证两个部件的配合轴径同轴度控制在合理范围内，避免后续生成工程图时出现装配干涉；其次是安装脚座的安装孔位尺寸，必须严格按照实际安装尺寸建模，因为这个尺寸直接决定了现场安装时能否直接固定，孔位偏差会导致现场需要重新打孔适配；另外是进出油口的螺纹参数，1寸BSP螺纹的牙型、螺距、基准面尺寸都要严格遵循英制管螺纹标准，建模时如果螺纹参数出错，后续装配管路时会出现无法拧入或者密封失效的问题。从实际选型适配的角度，

　　这类油泵常配套在CA6140这类普通车床的润滑系统改造、小型液压工作站的动力单元配套、非标自动化设备的冷却循环回路中，因为其集成度高，安装固定简单，管路连接方便，不需要单独配置电机安装座和联轴器，对于设备厂商来说，可以减少装配环节的零件数量，降低整体采购和装配成本。在建模时还要注意旋转方向标识的位置，要和实际产品的标识位置保持一致，方便后续生成装配指导文件时，现场装配人员能快速识别接线相序要求，避免接反电机转向。另外，整机的外形轮廓要准确还原散热筋的凸起结构、接线盒的外形尺寸、吊环或者固定凸台的位置，这些细节虽然不影响核心功能，但在做设备整体的干涉检查时，这些凸起结构如果建模不准，很容易出现和周边管路、设备钣金件的干涉问题，导致实际装配时需要现场切割修改。从安装维护的角度，这种集成结构的油泵，后期更换时只需要断开管路连接、拆掉安装脚座的固定螺栓、断开电机接线就可以整体拆下，不需要拆解泵和电机的连接部分，相比分体式结构，现场维护更换的时间更短，对于连续生产的设备来说，可以减少停机维护的时间成本。
