1/2英寸BSP螺纹连接卧式离心泵结构

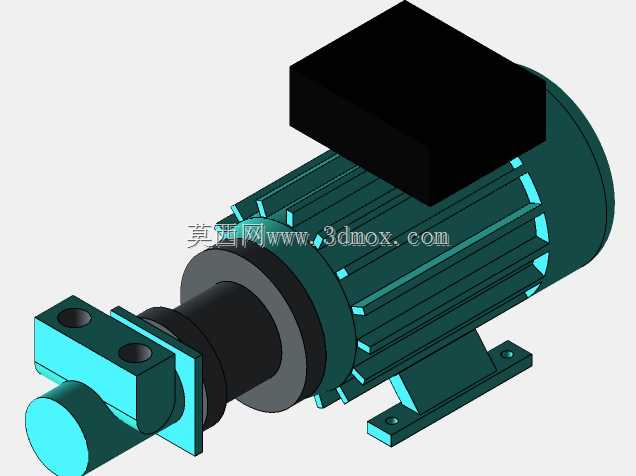

　　这款1/2英寸BSP接口的卧式泵，在中小型流体输送场景里适配性极强，日常在机床冷却循环、小型液压站供油、实验室流体管路、小型水处理支路这类工况中都能见到它的应用。从结构布局来看，它采用驱动电机与泵头直联的卧式安装形式，没有额外的联轴器过渡结构，整体轴向尺寸紧凑，不需要预留过大的安装检修空间，很适合集成在空间局促的整机设备内部。泵头部分采用侧进端出的流道布局，进出油口均为标准1/2英寸BSP管螺纹，不需要额外加工过渡接头就能直接和同规格的液压管路、冷却水管路对接，管路安装时的对中难度低，现场装配效率高。泵头的安装基座和电机的安装脚座处于同一安装基准面，底座上预留的两个长圆形安装孔可以适配一定范围内的安装孔位偏差，

　　现场打膨胀螺栓或者拧装机架固定螺丝时，不需要反复调整整机位置就能完成固定，安装容错率较高。从功能设计上，这款泵属于容积式转子泵结构，内部的啮合转子配合间隙控制在0.02-0.05mm区间，既可以保证低粘度流体比如冷却水、乳化液的输送效率，也能适配粘度在10-50cSt的液压油、润滑油输送，输送过程中流体脉动小，不会对后端的精密阀件、冷却喷嘴造成压力冲击。驱动端采用标准的三相异步电机结构，电机外壳的散热筋沿轴向均匀排布，在连续运转工况下，散热筋可以增大壳体和空气的接触面积，配合电机尾部自带的散热风叶，能把绕组温升控制在绝缘等级允许的范围内，不需要额外加装外部散热装置。电机顶部的接线盒采用凸起式方形结构，

　　接线腔内部预留了足够的线缆弯折空间，现场接电源线时不需要过度弯折线缆就能完成端子压接，接线盒的密封边可以阻挡日常的飞溅水滴、粉尘进入接线腔，适配车间多粉尘、有切削液飞溅的加工场景。建模过程中，所有的配合面都按照实际加工公差做了间隙预留，泵头和电机端盖的配合止口尺寸按照H7/h6的配合公差建模，装配时可以实现自动对中，不需要反复调整同轴度。泵头部分的两个安装螺栓孔位置和电机前端盖的螺纹孔位置完全对应，实际装配时螺栓可以直接穿入锁紧，不会出现孔位错位的问题。从安装边界来看，整机的重心落在安装底座的中心区域，卧式安装时不需要额外加装地脚螺栓固定，在震动较小的工况下，直接通过机架上的压板压紧底座就能稳定运行；

　　如果是用在移动设备或者震动较大的工况下，底座的安装孔可以穿入M8的固定螺栓，配合防松垫圈锁紧就能避免运行过程中整机移位。进出油口的位置距离安装基准面的高度经过优化，管路对接时不需要做过大的管路弯折，能减少管路的局部阻力损失，提升整体输送效率。泵轴的密封位置采用机械密封结构，建模时预留了密封件的安装槽位，密封件的压缩量控制在15%-20%的合理区间，既可以保证运行时的密封效果，避免流体泄漏，也不会因为密封压缩量过大导致轴封磨损过快，延长易损件的更换周期。在实际选型应用中，这款泵的流量区间刚好匹配单台机床的冷却循环需求，或者小型液压站的主供油需求，不需要搭配过大功率的驱动电机，整机运行能耗低，日常维护只需要定期检查机械密封的泄漏情况、清理泵头入口的过滤装置，不需要复杂的拆解维护，对于设备运维人员来说上手难度很低。建模时所有的外部轮廓都按照实物的实际尺寸1:1还原，包括散热筋的高度、接线盒的外形尺寸、安装孔的间距、进出油口的螺纹规格，在做整机设备的布局设计时，可以直接把这个模型导入装配体，用来校验安装空间、管路走向，避免实际装配时出现结构干涉、管路无法对接的问题。泵头部分的流道结构做了简化处理，保留了外部的安装接口和配合尺寸，对于做设备整体布局的工程师来说，不需要关注内部流道的细节结构，就能快速完成整机的布局设计，提升建模效率。
