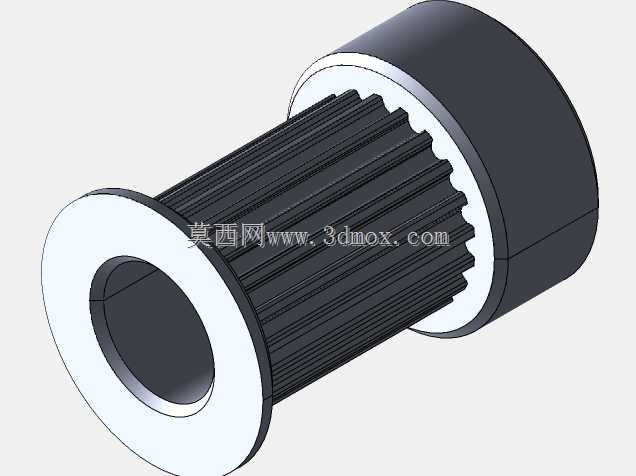

2GT型20齿带宽15mm轴孔8mm同步轮

　　这款同步轮的设计初衷是适配桌面级FDM巨型3D打印机的X/Y轴传动需求，在大尺寸成型仓的设备里，传动精度直接决定了打印件的层纹表现、尺寸公差以及长时间运行的稳定性，常规小带宽同步轮在长行程传动时容易出现皮带跳齿、横向窜动的问题，15mm的带宽选型刚好匹配对应规格的开口同步带，在保证足够啮合接触面积的同时，不会因为带轮过宽增加不必要的运动惯量。从结构设计来看，带轮的齿形严格遵循2GT齿型规范，齿槽的圆弧过渡经过参数校核，和同步带啮合时不会出现齿根干涉，20齿的齿数选择平衡了传动分辨率和运行顺滑度，齿数过少会导致传动多边形效应明显，运动过程中产生规律性的速度波动，直接反映在打印件表面就是规律性的振纹，齿数过多则会增大带轮的节圆直径，

　　在相同电机步距角和细分设置下，单脉冲对应的移动距离变大，降低传动分辨率，20齿的规格刚好适配市面上主流的42步进电机直连安装方案，不需要额外做减速结构，简化传动链路的同时减少了装配误差累积。轴孔设计为8mm直径，刚好匹配常规42步进电机的输出轴尺寸，孔位的公差按照基孔制间隙配合选取，装配时不需要额外修配就能顺利压入电机轴，带轮的轮毂部分做了加长设计，和轴的接触长度足够，锁紧时不会因为接触面过小出现带轮倾斜、运转偏心的问题，两端的挡边高度经过计算，比皮带安装后的顶面高出1.2mm，既可以防止皮带在高速往复运动中从带轮齿槽脱出，又不会因为挡边过高蹭到皮带侧面造成额外的摩擦损耗。在实际应用场景中，这类同步轮除了3D打印机传动场景，

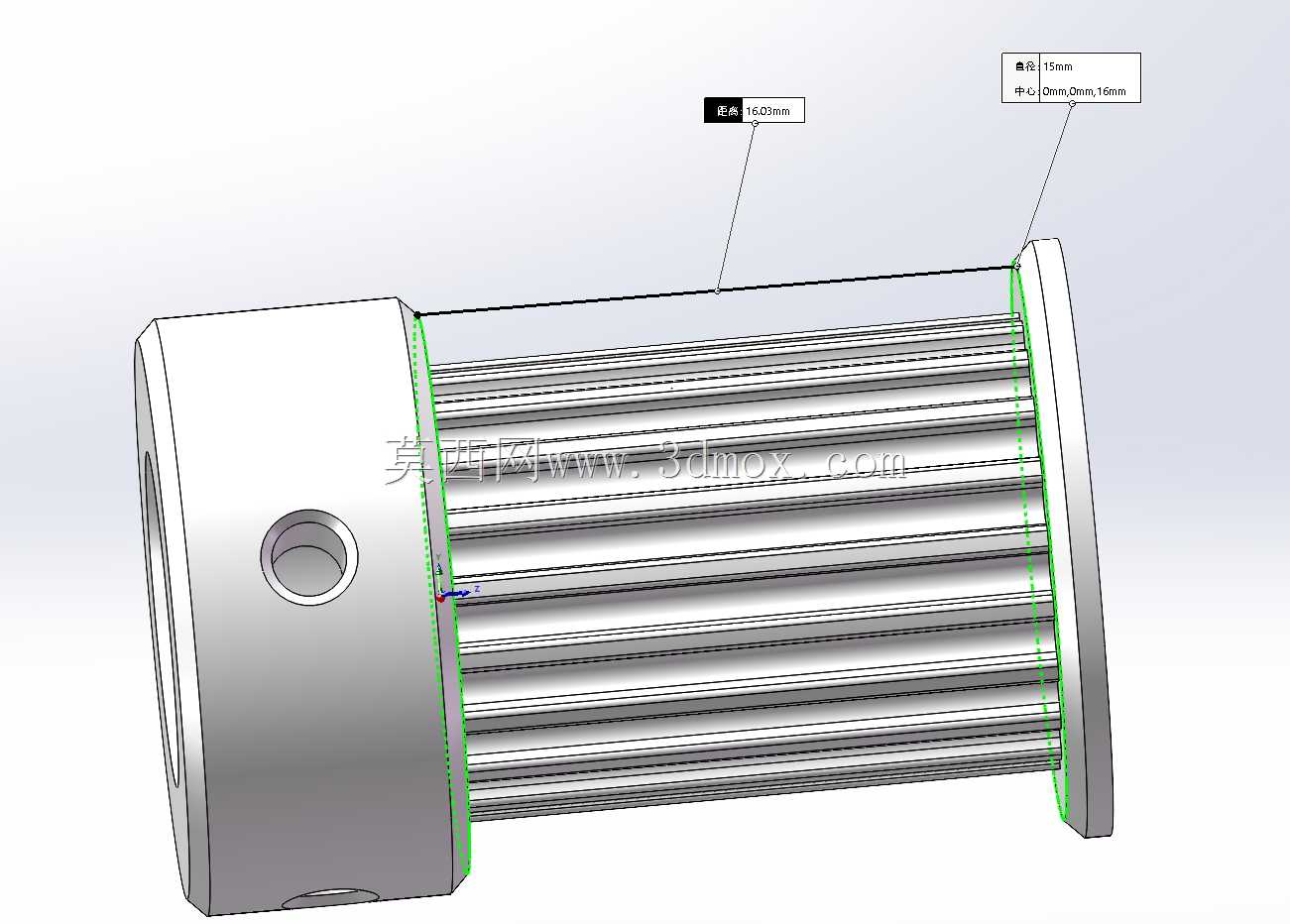

　　也可以适配小型自动化设备的轻载同步传动链路，比如小型皮带输送机、桌面级点胶机、激光雕刻机的XY轴传动，只要匹配对应齿距和带宽的同步带，就能实现无滑差的同步传动。设计过程中特意校核了带轮的节圆直径和齿顶圆尺寸，保证皮带啮合时节线位置和设计值一致，避免因为带轮尺寸偏差导致的传动比误差，带轮的齿面粗糙度要求控制在Ra1.6以下，减少和皮带齿面的摩擦，延长同步带的使用寿命，整体结构没有多余的减重孔或者装饰性结构，全部为功能性设计，既可以采用机加工方式从铝棒车削加工制作，也可以通过3D打印小批量制作用于原型验证，打印制作时建议选择高强度工程塑料，保证齿部的强度不会因为反复受力出现断齿。安装边界方面，带轮的总长度适配15mm带宽皮带，

　　安装时需要保证两个配对带轮的端面共面，偏差不超过0.5mm，否则会导致皮带单侧受力，加速皮带磨损甚至出现脱带问题，轴孔的锁紧可以采用顶丝锁紧方式，在轮毂对应位置预留顶丝孔，锁紧时顶丝对准电机轴的铣平面位置，保证大加速度往复运动时带轮不会和电机轴出现相对转动。从传动特性来看，2GT齿型属于圆弧齿同步带轮，相比梯形齿的MXL、XL齿型，啮合时的间隙更小，传动背隙可以控制在极小范围内，往复运动的定位精度更高，非常适合需要频繁正反转、定位精度要求高的传动场景，15mm的带宽对应的额定拉力可以满足大尺寸3D打印机高速移动时的负载需求，不会因为加速度过大出现皮带拉长跳齿的问题，带轮的两端挡边和轮毂为一体化结构，不需要额外加装挡圈，减少了装配零件数量，降低了装配复杂度和后期维护的难度。
