欧宝X14NZ发动机液压间隙调节器结构

　　在乘用车内燃发动机的配气机构系统中，液压间隙调节器是承担气门间隙自动补偿的核心精密部件，这款适配欧宝X14NZ机型的液压间隙调节器，主要应用在直列四缸小排量自然吸气发动机的顶置凸轮轴配气布局中，直接替代传统的机械式挺柱调整垫片，消除冷态与热态工况下气门传动组的预留间隙，避免气门开闭过程中产生冲击异响，同时保证气门升程完全匹配凸轮型线设计，提升发动机进排气效率与运转平顺性。

　　从实际装车工况来看，该部件安装在气缸盖的挺柱安装孔内，上端面直接与凸轮轴凸轮型面接触，下端与气门杆尾端贴合，工作过程中依靠发动机主油道输送的压力机油填充内部高压油腔，利用机油的不可压缩性实现刚性传力，同时在凸轮基圆阶段自动补偿气门杆、挺柱等部件因热膨胀、磨损产生的尺寸变化，全程无需人工调整气门间隙，大幅降低发动机后期维护成本。

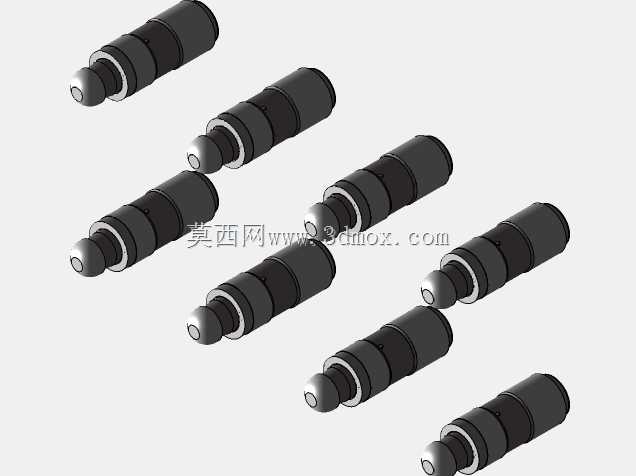

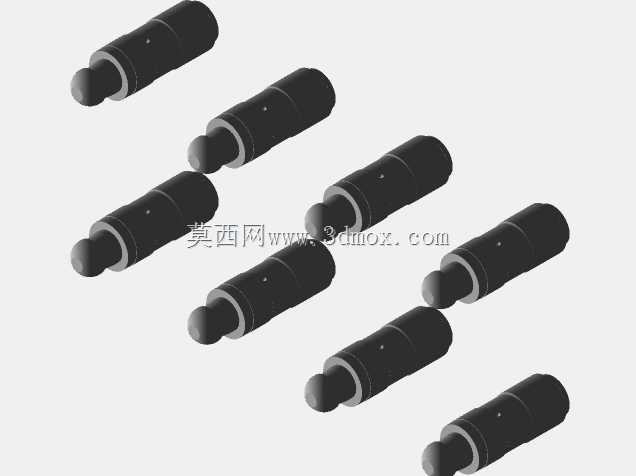

　　设计层面上，这款调节器采用阶梯式圆柱外形结构，整体为同轴回转体布局，外圆面设置多道环槽用于安装密封环与定位结构，保证在安装孔内的滑动顺畅同时阻断机油泄漏；上端与凸轮接触的部位采用硬质耐磨端面设计，承受凸轮旋转过程中的周期性接触应力与滑动摩擦，表面粗糙度控制在极低水平，减少凸轮型面的异常磨损。内部结构设计上，虽然展示模型未完全建模内部球阀与成品弹簧结构，但核心的油道布局、高压腔壳体、柱塞配合间隙都严格参照OEM实物尺寸还原，整体配合公差控制在0.02mm精度范围内，完全匹配原厂气缸盖安装孔的尺寸边界，安装时无需额外修配即可直接装入对应孔位。

　　从安装边界来看，该调节器的外径、总长度都严格对应X14NZ发动机气缸盖的挺柱孔设计尺寸，外圆与安装孔的配合间隙满足热态下的滑动需求，不会出现卡滞或者间隙过大导致的机油泄压问题；轴向长度设计兼顾了冷态装配预留量与热态膨胀后的补偿行程，保证发动机从冷启动到全负荷热机的全工况范围内，气门都能实现完全闭合，不会出现气门关闭不严导致的气缸压力不足问题。

　　实际功能实现上，当凸轮处于基圆位置时，调节器内部油腔与发动机主油道连通，压力机油进入油腔推动柱塞伸出，消除气门传动组的所有间隙；当凸轮转动到升程段推动调节器下行时，内部单向阀关闭，高压油腔形成密闭空间，依靠机油的不可压缩性推动气门开启，整个过程中没有传统机械挺柱的间隙冲击，能有效降低发动机配气机构的运转噪音，同时减少凸轮与挺柱接触面的冲击载荷，延长配气机构整体使用寿命。

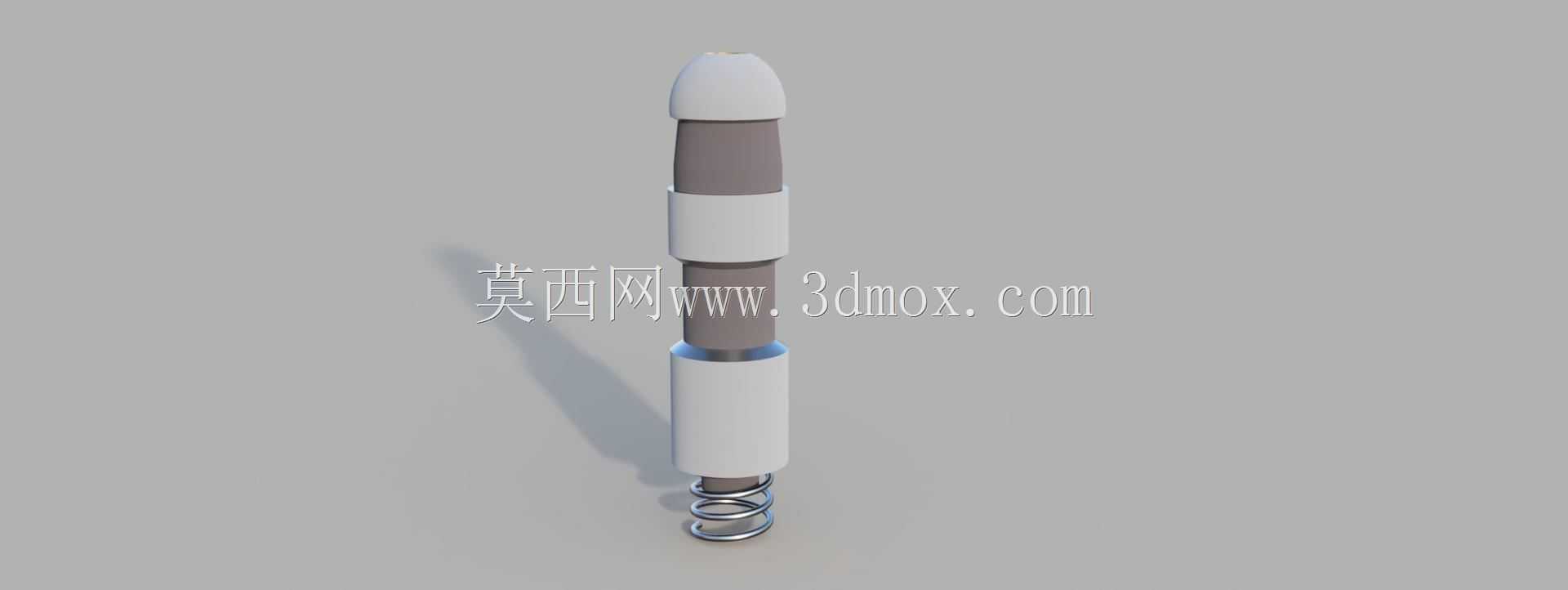

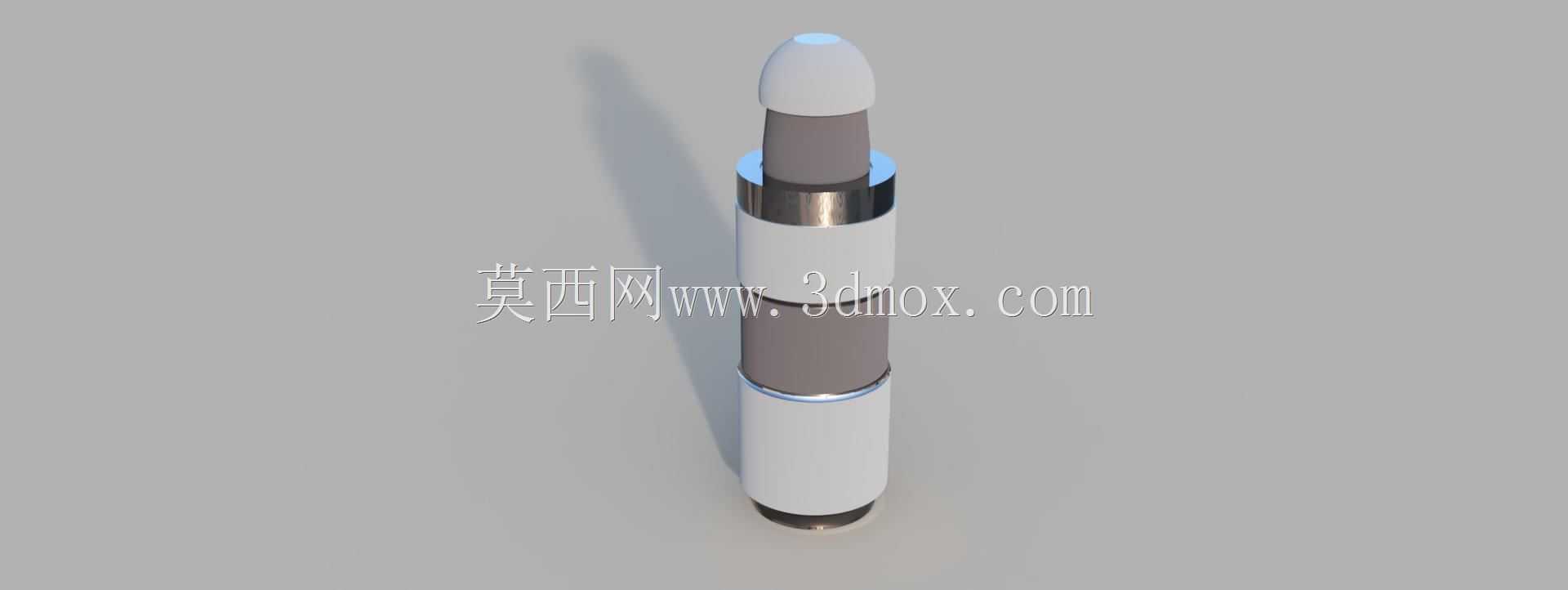

　　建模过程中针对外部可见的密封环槽、端面倒角、配合轴段都做了精准还原，所有尺寸参照实物逆向测绘，公差带与原厂部件保持一致，可直接用于发动机维修教学、配气机构运动仿真、气缸盖装配干涉检查等场景，为相关结构设计、维修培训提供直观的三维参考。
