58mm口径圆形动圈式扬声器结构设计

　　在各类小型电子设备、工控提示终端、桌面音频外设的结构开发中，58mm口径的圆形扬声器是应用频次极高的电声转换部件，这类部件的三维结构建模是否精准，直接影响后续壳体安装匹配、音腔密封设计以及整机声学表现的落地。从实际工程场景来看，这类尺寸的扬声器常被用在小型桌面音箱、机床操作面板的提示音模块、门禁对讲终端、便携扩音设备以及部分车载辅助发声单元中，承担电信号到声信号的转换功能，既要满足固定安装的尺寸公差要求，也要兼顾发声时的振动避让空间预留。

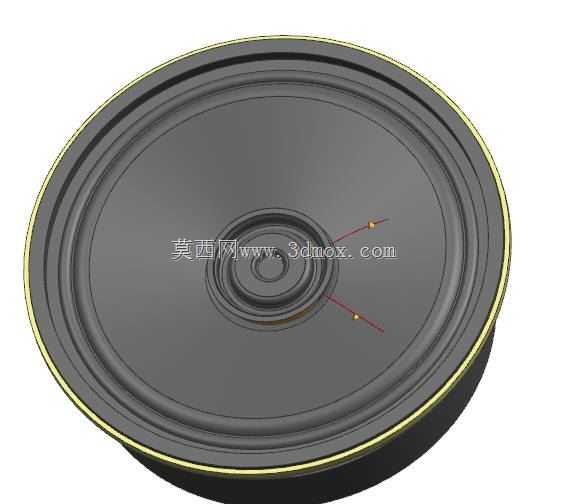

　　从结构设计思路来看，该扬声器采用经典的动圈式结构布局，整体为正圆形同轴设计，最外侧是卷边成型的金属安装盆架，盆架边缘做了滚边加强处理，既可以保证整体结构的刚性，避免安装压紧时出现盆架变形挤压振膜的问题，也能为后续与壳体的密封泡棉贴合提供平整的基准面。振膜部分采用锥盆式设计，从中心定心支片位置向外延伸出多道环形压筋，这些压筋不是随意设置的结构，而是为了调整振膜的分割振动频率，降低中频段的失真，同时提升振膜轴向运动的稳定性，避免大振幅下出现振膜偏振蹭圈的问题。振膜中心位置设置了圆形的防尘帽，既可以阻挡外界灰尘、铁屑进入磁隙间隙，也能对高频段的声学响应起到一定的平滑作用。

　　在安装边界与尺寸控制上，该扬声器标称外径为58mm，建模时严格控制盆架的外圆公差，安装面的平面度公差控制在0.1mm以内，避免安装后出现倾斜导致的音圈蹭边。盆架边缘预留的安装贴合面宽度为2.5mm，足够适配常规的双面胶粘贴或者超声压合固定工艺，部分需要螺丝固定的应用场景，也可以在这个环形面上预留3个均匀分布的安装孔位，孔中心距根据常规安装规范设置在52mm的分度圆上，适配M2规格的自攻螺丝固定。整体厚度方向的尺寸控制也十分关键，磁路部分的后端凸起高度需要和振膜的前向突出高度做平衡，建模时将总厚度控制在适合小型设备内置的范围，磁缸部分的外径做了收窄处理，既保证磁隙的磁场强度满足灵敏度要求，也避免磁缸外径过大占用过多的壳体内部空间，给周边的PCB板、走线预留足够的避让间隙。

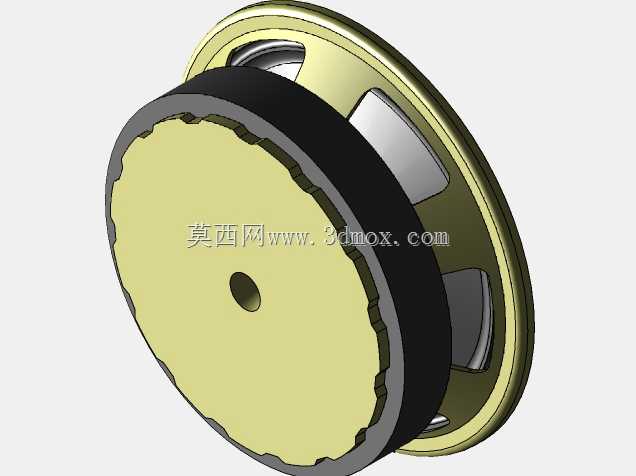

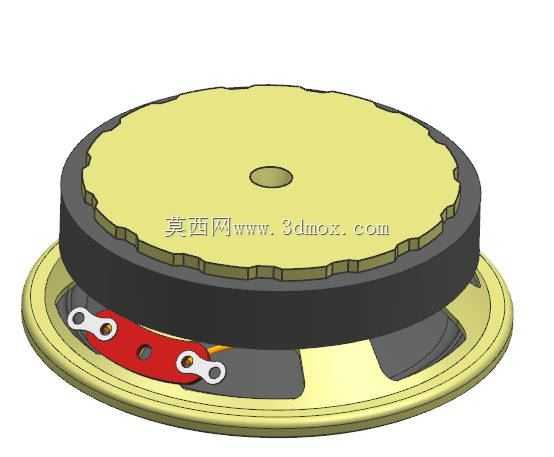

　　从功能特性的落地来看，该结构的定心支片采用对称的弹波设计，引出线从弹波的走线槽内穿出，直接焊接到盆架上的两个焊盘位置，建模时特意预留了焊盘的凸起高度，避免焊锡过高顶到安装壳体造成短路。两个接线焊盘呈180度对称分布，中心距符合常规接线端子的匹配要求，方便生产时的快速焊接或者端子插接。磁路部分采用常规的外磁式结构，磁钢、华司、T铁的同轴度在建模时做了严格的同轴约束，磁隙的宽度均匀控制在0.3mm，既给音圈的上下运动预留足够的活动间隙，也能保证磁隙内的磁场密度均匀，提升换能效率。

　　在实际结构选型适配时，工程师可以直接基于该三维模型做安装位的干涉检查，不需要反复测量样品尺寸，比如在做机床操作面板的设计时，可以直接将该模型导入装配体，检查面板开孔和扬声器振膜的间隙是否足够，后盖部分和内部主板的元器件是否存在干涉，密封泡棉的压缩量是否在合理范围——通常这类扬声器的密封泡棉压缩量控制在30%左右，既可以保证密封效果，避免声短路，也不会因为压力过大导致盆架变形。另外在做音腔设计时，可以直接提取振膜的有效辐射面积，结合音腔的容积计算低频响应的截止频率，大幅缩短前期方案验证的周期。

　　很多初入行的结构工程师在做这类扬声器的建模时，容易忽略盆架边缘的圆角过渡、引出线的走线空间以及磁路部分的倒角处理，这些细节虽然不影响整体外观，但在实际开模或者装配时很容易出现问题，比如盆架边缘的锐边容易割破密封泡棉，引出线位置没有预留避让槽容易被压断，磁钢边缘没有倒角容易吸附铁屑难以清理。该模型在这些细节处都做了符合工程实际的处理，所有的转角位置都做了适配注塑或者冲压工艺的圆角，拔模角度也按照常规的生产工艺要求设置，不管是做结构验证还是参考做二次开发，都能直接对接生产端的工艺要求，不需要再做大量的工艺修正。
