FPV多旋翼无人机35mm管可折叠臂连接对夹

　　在FPV多旋翼无人机的结构设计中，机臂连接部件是决定整机飞行可靠性、收纳便携性的核心结构件之一，这款适配35mm管径的可折叠臂连接对夹，正是针对多旋翼无人机机臂快拆、折叠收纳的实际需求设计的结构组件。从实际作业场景来看，目前行业级、消费级多旋翼无人机普遍面临运输收纳时整机尺寸过大、外场作业时机臂拆装效率低的痛点，尤其是采用35mm碳管作为机臂主体的大载重多旋翼机型，传统的固定式机臂连接结构不仅无法折叠收纳，在炸机受损后更换机臂的操作流程繁琐，需要拆解大量周边结构件，严重影响外场作业的响应效率。这款对夹结构的核心功能，就是在保证机臂与中心架连接刚性的前提下，实现机臂的快速折叠收纳与展开锁止，同时兼顾机臂拆装的便捷性。

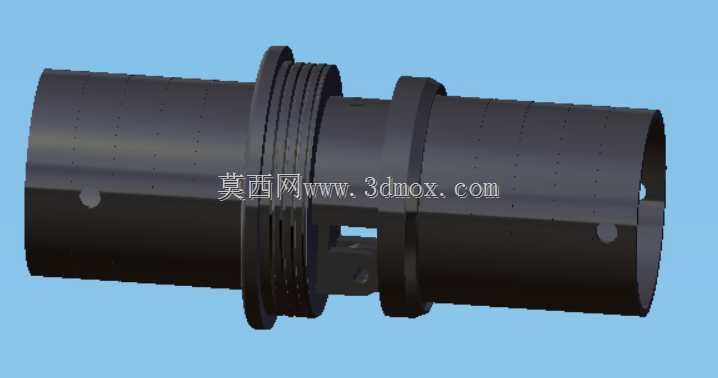

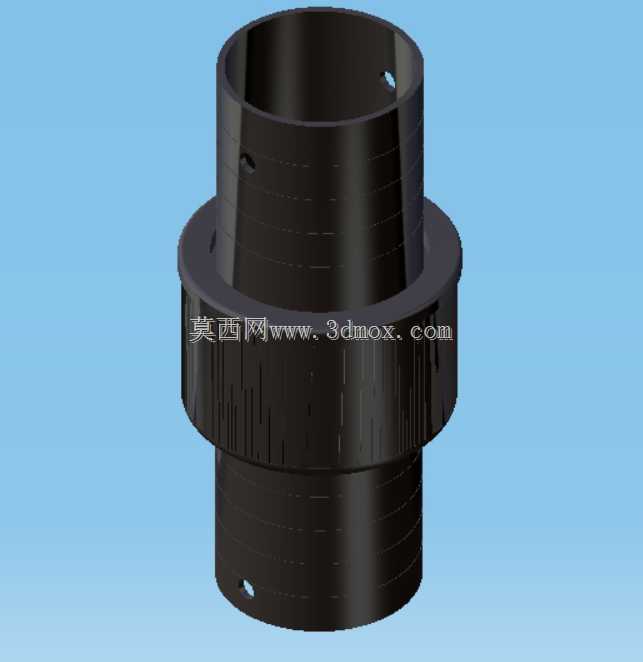

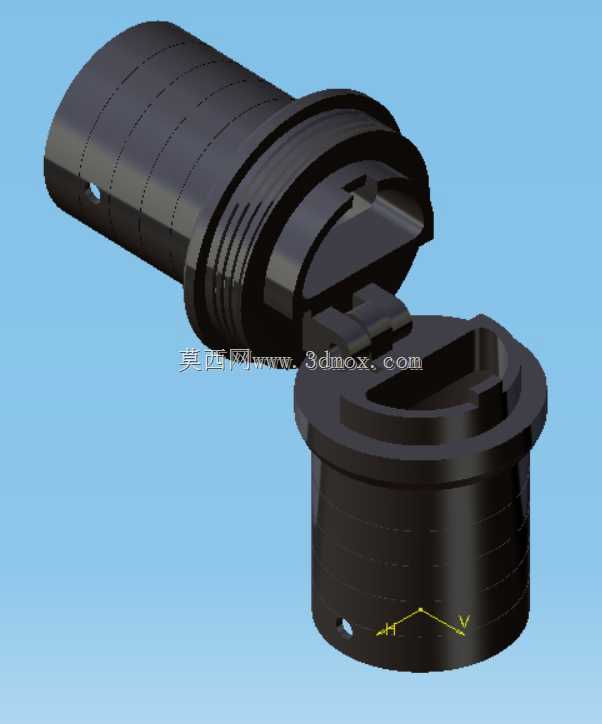

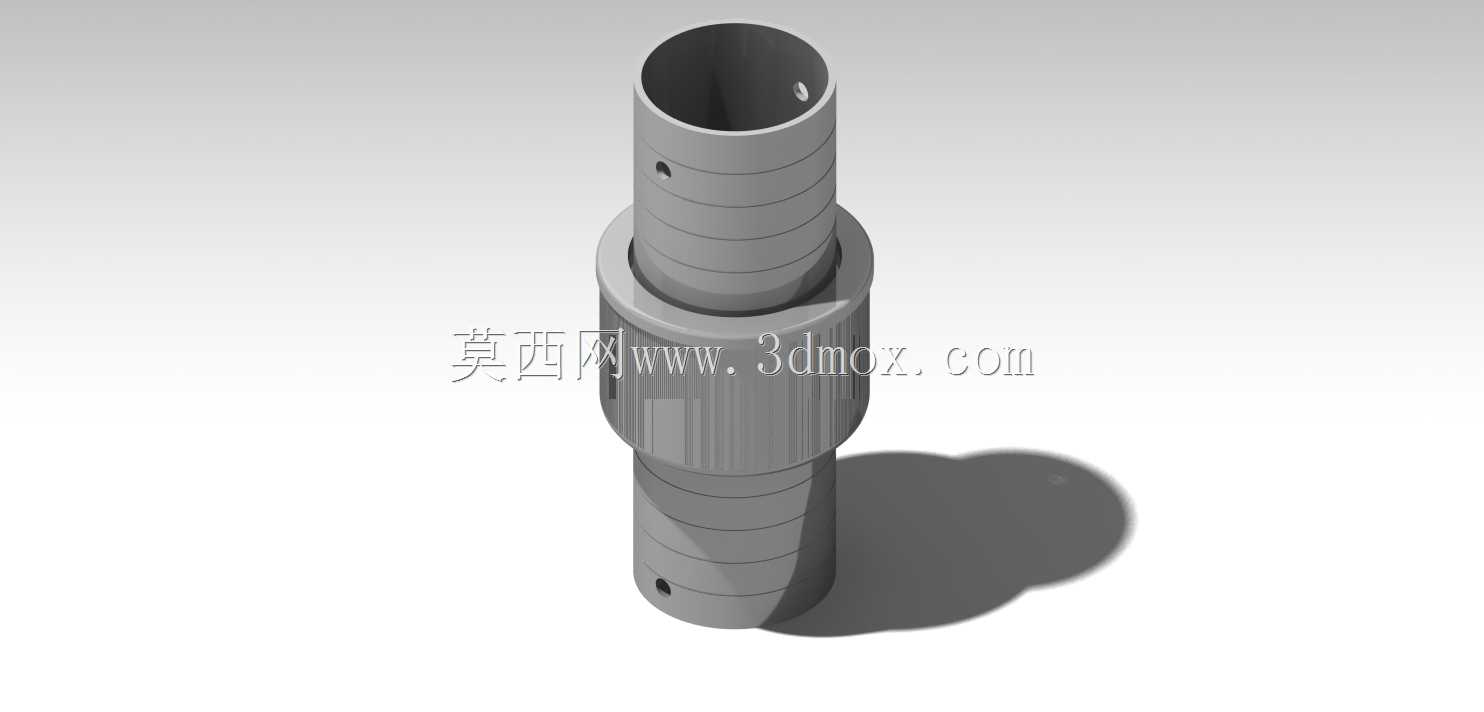

　　从结构设计思路来看，这款对夹采用了分体式抱紧结构，整体为同轴对称布局，中间的环形凸台作为折叠转轴的定位基准，上下两段的抱紧筒体分别对应中心架侧的固定管段与机臂侧的活动管段，筒体上预留的径向定位孔，用于配合顶丝或销钉实现碳管的周向与轴向固定，避免飞行过程中机臂出现转动、窜动的问题。在连接刚性的设计考量上，中间的环形凸台做了加厚处理，能够承受机臂升力带来的弯矩与扭矩，避免折叠位置出现应力集中导致的结构断裂，同时抱紧筒体的开槽设计，能够在锁紧时产生均匀的抱紧力，不会因为局部应力过大压损碳纤维管的表层结构。从安装边界来看，这款对夹完全适配外径35mm的标准圆形碳管，抱紧段的长度经过优化，既保证了足够的抱紧摩擦力，

　　又不会占用过多的机臂有效长度，不会影响机臂上电机、电调等部件的安装空间；折叠转轴的转动间隙经过公差匹配，展开后能够通过侧边的锁止结构实现无间隙定位，避免飞行过程中机臂出现晃动影响飞行稳定性。在实际应用中，这款连接对夹不仅适用于四旋翼机型，同样可以适配六旋翼、八旋翼等不同布局的多旋翼无人机，只要机臂采用35mm管径的圆管结构，都可以通过这款对夹实现折叠功能，大幅缩小无人机收纳后的整体尺寸，降低运输过程中的包装体积要求。从结构细节来看，筒体表面的环形凹槽设计，一方面可以减轻零件自身重量，符合无人机结构轻量化的设计要求，另一方面也可以增加抱紧时的摩擦力，进一步提升碳管固定的可靠性，零件的所有棱边都做了倒角处理，

　　避免装配过程中划伤操作人员或者损坏线材。在受力传递路径上，机臂产生的升力通过碳管传递到抱紧筒体，再通过中间的环形凸台传递到中心架侧的固定管段，整个受力路径没有结构突变，能够均匀分散飞行过程中的动态载荷，即使在大机动飞行、急停急转的工况下，连接位置也不会出现应力过载的问题。对于结构设计从业者来说，这类连接部件的设计核心是在刚性、重量、操作便捷性三者之间找到平衡，这款对夹的结构没有采用复杂的锁止机构，而是通过抱紧结构与转轴定位的结合，用最简单的结构实现了折叠连接的核心功能，既降低了零件的加工成本，又减少了故障点，提升了整机的可靠性。在实际装配过程中，操作人员只需要将两侧的碳管分别插入对应的抱紧筒体，拧紧锁紧螺丝完成碳管固定，需要折叠时只需要松开锁止销就可以转动机臂完成收纳，整个操作过程不需要额外的工具，外场作业时可以快速完成展开与收纳的切换。针对无人机作业中可能遇到的振动问题，这款对夹的抱紧结构在锁紧后能够与碳管形成紧密的配合，不会因为长期振动出现松动，配合螺纹胶使用可以进一步提升连接的可靠性，即使在长时间的飞行作业后，连接位置也不会出现位移。
