嵌入式吸顶式卫生间排风换气结构

　　日常民用与商用建筑的厨卫空间、密闭小型设备间、无外窗的办公隔间里，这类吸顶安装的排风装置是置换室内浑浊空气、控制空间湿度与异味的核心部件，区别于壁挂式、窗式排气产品，它完全嵌入吊顶夹层安装，不会占用室内有效使用空间，也不会破坏墙面、窗体的整体装饰完整性，适配市面上主流的集成吊顶、石膏板吊顶安装场景。从结构设计逻辑来看，这款排风装置采用方形安装法兰与圆形风筒结合的主体构型，方形法兰边预留了对称的安装固定孔位，安装时可直接通过自攻螺丝与吊顶龙骨或预设的安装底板锁紧固定，法兰边的平面度公差控制在0.2mm以内，能保证与吊顶饰面紧密贴合，避免吊顶夹层内的未过滤空气倒灌进室内。圆形风筒部分是气流组织的核心通道，内部预留了风轮安装位、

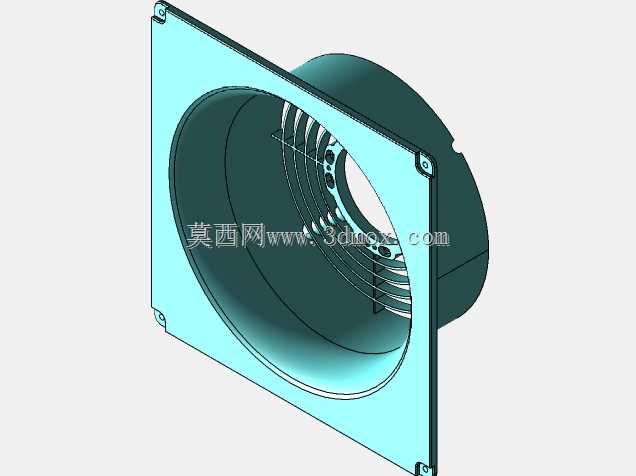

　　电机固定支座，风筒的曲面过渡采用大圆角流线型设计，能有效降低气流通过时的风阻损失，减少运行过程中的气动噪音，相比直角过渡的风筒结构，同风量下气动噪音可降低3-5分贝，更适配对静音要求较高的住宅卧室相邻卫生间、高端写字楼公共卫生间场景。目前展示的结构部分完成了主体壳体的构型设计，方形法兰的外轮廓尺寸适配常规300*300mm的吊顶模数，安装时不需要额外裁切定制吊顶板块，能直接卡入标准吊顶龙骨间隙，降低现场安装的裁切工作量；风筒的轴向长度控制在180mm以内，适配国内多数住宅吊顶上方150-250mm的夹层空间余量，不会因为设备长度过长触碰吊顶内的穿梁管线、给排水管路。安装边界设计上，法兰边的四个固定孔位距离法兰外边缘的距离为15mm，

　　既保证了螺丝固定时的结构强度，不会因为孔位太靠边导致法兰边开裂，也能适配不同宽度的吊顶龙骨安装面，不需要额外加装转换支架。风筒末端预留了排风管道对接的止口结构，可直接适配常规直径100mm的PVC排风软管，对接处可通过铝箔胶带缠绕密封，避免排风过程中出现漏风问题，导致排风效率下降。从功能实现角度，这类吸顶排风装置依靠内置的离心式风轮产生负压，将室内的潮湿空气、异味空气通过面板上的进风格栅吸入风筒，再通过连接的排风管道输送到建筑公共排风竖井或者室外，持续维持室内的空气清新度，避免厨卫空间因为湿度过高滋生霉菌、附着异味。结构设计过程中，壳体的壁厚设置为2mm，采用ABS或者PP阻燃塑料注塑成型即可满足结构强度要求，

　　同时能控制整体设备重量，降低吊顶龙骨的承重负荷，整套设备安装完成后的总重量控制在1.5kg以内，不会对吊顶结构造成额外的承重压力。在实际选型适配时，需要根据空间的容积大小选配对应风量的风轮与电机组件，一般住宅卫生间按照每小时换气6-8次的标准计算风量，比如4平米的卫生间，层高2.4m，空间容积为9.6立方米，选择每小时60-80立方米风量的配置即可满足使用需求；公共商用卫生间则需要提升到每小时10-12次的换气频次，对应选配更高转速的电机与更大倾角的风轮结构。这款结构的方形法兰与风筒的连接位置设置了多道加强筋，从法兰边一直延伸到风筒中部，能提升整体壳体的抗形变能力，避免安装锁紧螺丝时法兰边出现翘曲变形，导致安装后出现缝隙漏风的问题；风筒内部的电机固定支座采用三点式支撑结构，能有效降低电机运行时的振动传递，减少设备运行时的共振噪音，避免振动传导到吊顶饰面产生异响。
