复古轮式加农炮结构三维建模设计

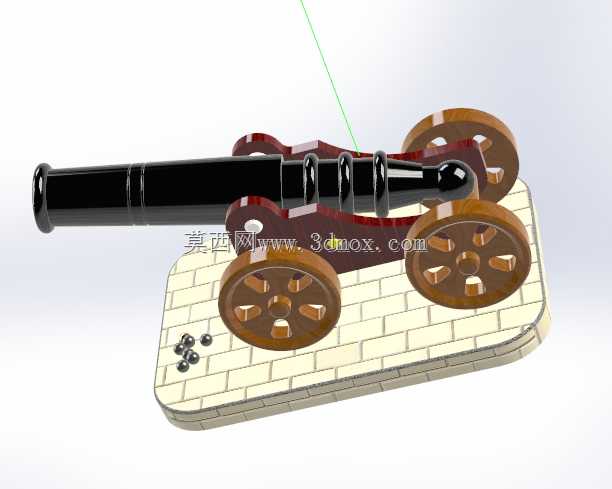

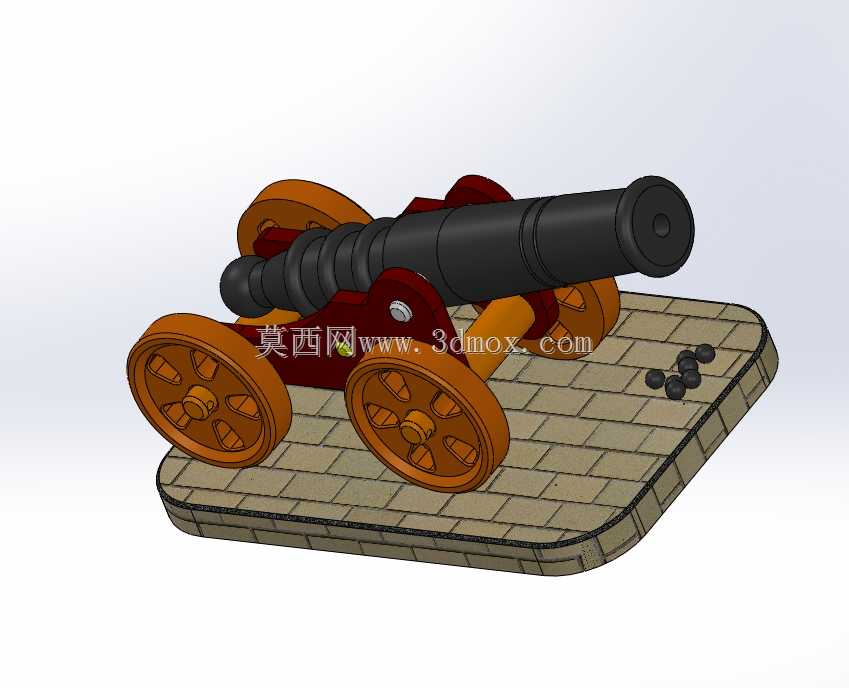

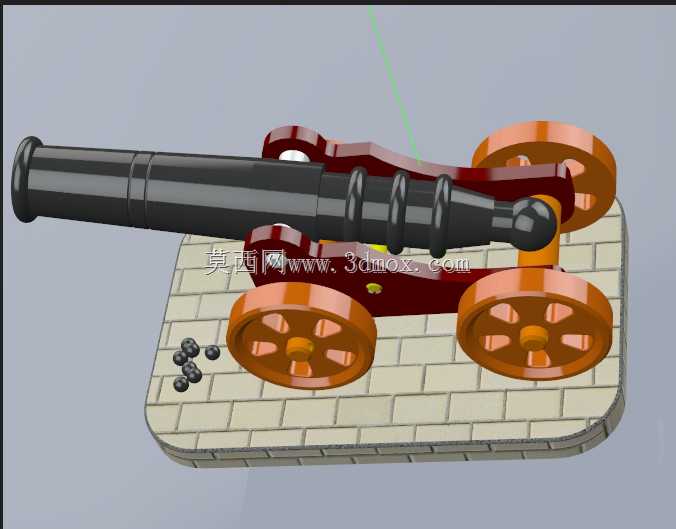

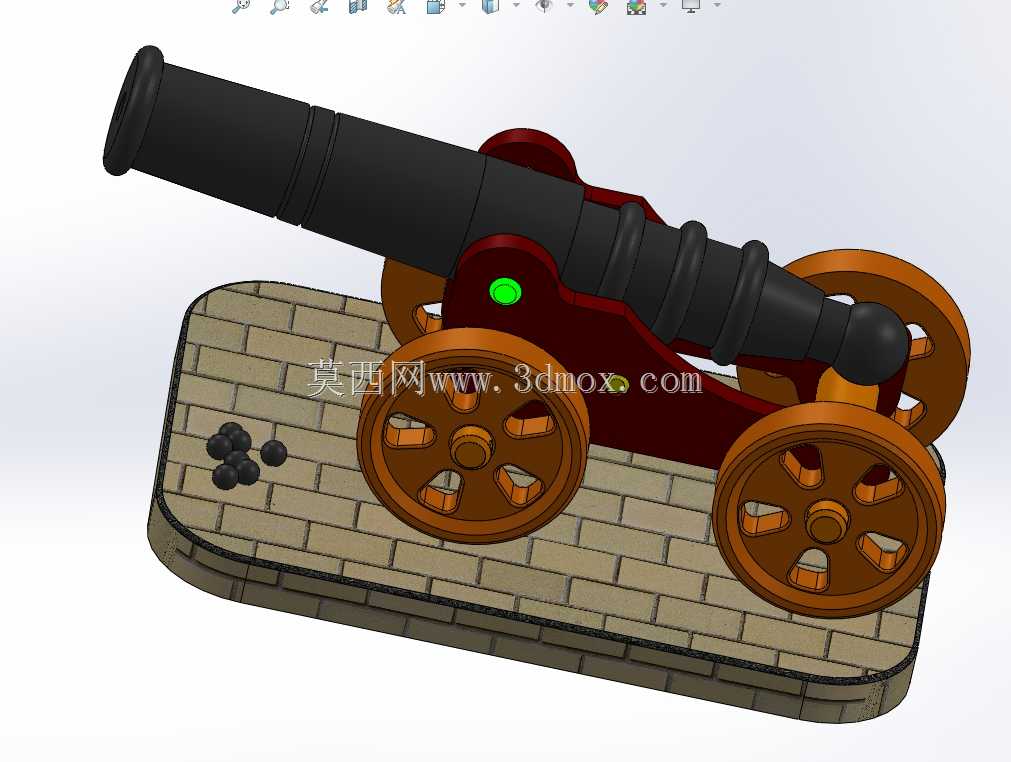

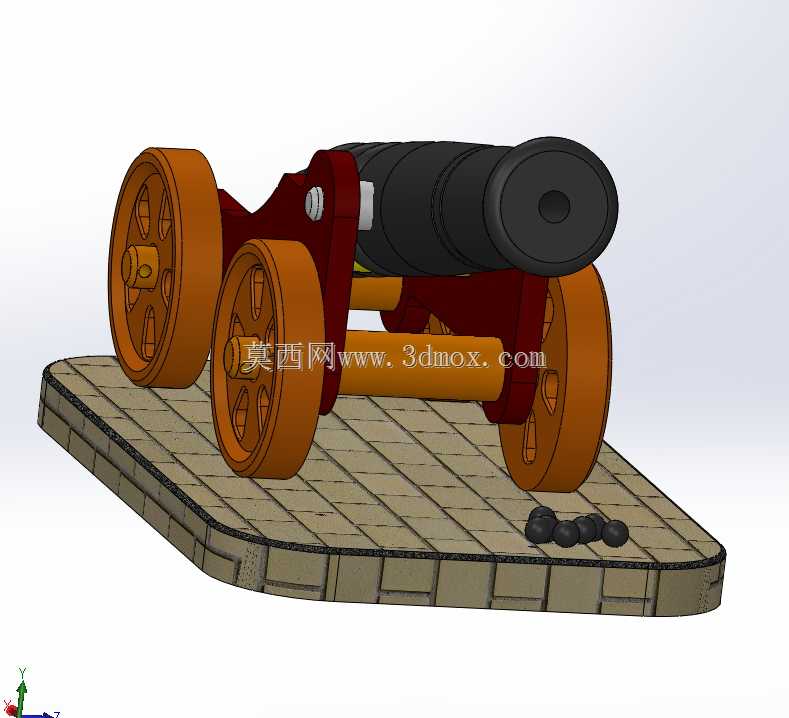

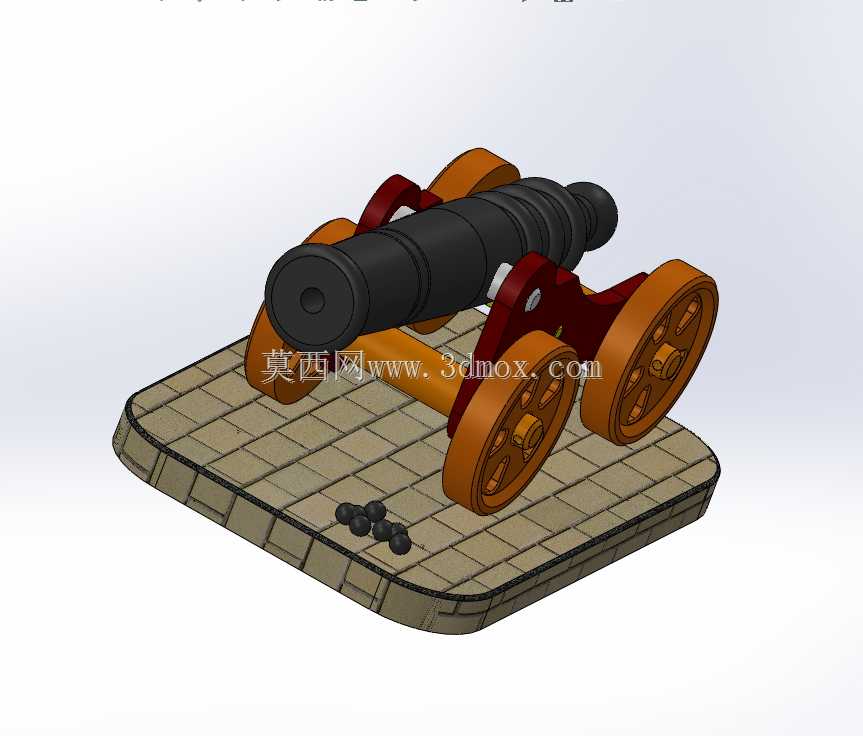

　　这款轮式加农炮的三维建模，完全参照近代前装滑膛加农炮的实物结构比例还原，建模过程中优先考虑了结构件的装配合理性与运动边界，没有做过度的艺术化夸张变形，所有部件的连接关系都符合真实古火炮的机械逻辑。从实际应用场景来看，这类模型既可以用于军事科普展陈的等比例缩放展品制作，也能作为仿古文创摆件、影视道具的结构设计参考，部分复原古军事装备的项目中，也可直接基于该模型调整尺寸后做结构强度校核，省去从零测绘的工作量。

　　炮身部分采用多段加强箍的结构设计，建模时特意还原了炮管从炮尾到炮口的壁厚渐变逻辑，炮尾部分壁厚更大，能够承受发射时的膛压冲击，炮口位置做了加厚的炮口箍，既符合真实火炮的结构需求，也在视觉上形成了稳重的收束感。炮管内壁做了光滑的直膛结构，对应前装滑膛炮的内弹道特征，炮尾位置预留了点火孔的结构细节，没有省略这类影响结构还原度的小特征。

　　炮架部分采用了双轮拖曳式结构，两个辐条式木轮的建模完全还原了传统木轮的拼接逻辑，轮缘、辐条、轮毂的比例都参考了现存古火炮的实物尺寸，轮轴与炮架的连接位置做了可转动的装配约束，能够模拟真实火炮拖行、调整射向时的轮组转动动作。炮架主体为木质托架结构，建模时做了贴合炮身弧度的承托面，炮身与炮架之间通过炮耳轴连接，能够实现一定角度的俯仰调整，对应真实火炮调整射角的功能需求，耳轴位置做了金属包边的结构细节，还原了古火炮为减少磨损加装金属衬套的设计。

　　底座部分采用了仿砖纹的承载平台，平台边缘做了圆角包边处理，平台上预留了炮架的安装定位槽，能够保证炮架放置时的稳定性，不会出现侧翻的问题。平台一侧还放置了配套的球形实心炮弹，炮弹尺寸与炮管内径做了间隙配合的校核，能够顺畅从炮口装入，符合前装炮的装填逻辑。

　　建模过程中对所有部件的安装边界都做了干涉检查，炮身俯仰时不会与炮架、轮组发生碰撞，轮组转动时不会与底座平台产生摩擦，所有装配间隙都控制在合理范围内，既不会因为间隙过大显得结构松散，也不会因为间隙过小导致装配干涉。外形尺寸方面，按照常规文创摆件的常用比例缩放后，整体长宽高比例协调，炮管长度与轮径、炮架高度的比例符合真实火炮的尺寸关系，不会出现比例失调的问题。

　　从功能特性来看，该模型完整还原了加农炮的核心结构特征，所有活动部件都保留了合理的运动自由度，既可以用于静态展示，也可以通过3D打印制作成可动的拼装模型。设计思路上没有追求华而不实的细节堆砌，而是优先保证结构逻辑的正确性，所有可见结构都有对应的实物依据，没有凭空臆造的结构部件，对于需要做古火炮复原设计、军事模型开发的从业者来说，能够直接作为结构参考使用，减少前期的资料整理与结构测绘时间。
