金属成型机用不锈钢收缩盘结构设计

项目分类:机床加工 发布时间:2024-01-26 ID:725347
  • 金属成型机用不锈钢收缩盘结构设计
  • 金属成型机用不锈钢收缩盘结构设计
  • 金属成型机用不锈钢收缩盘结构设计

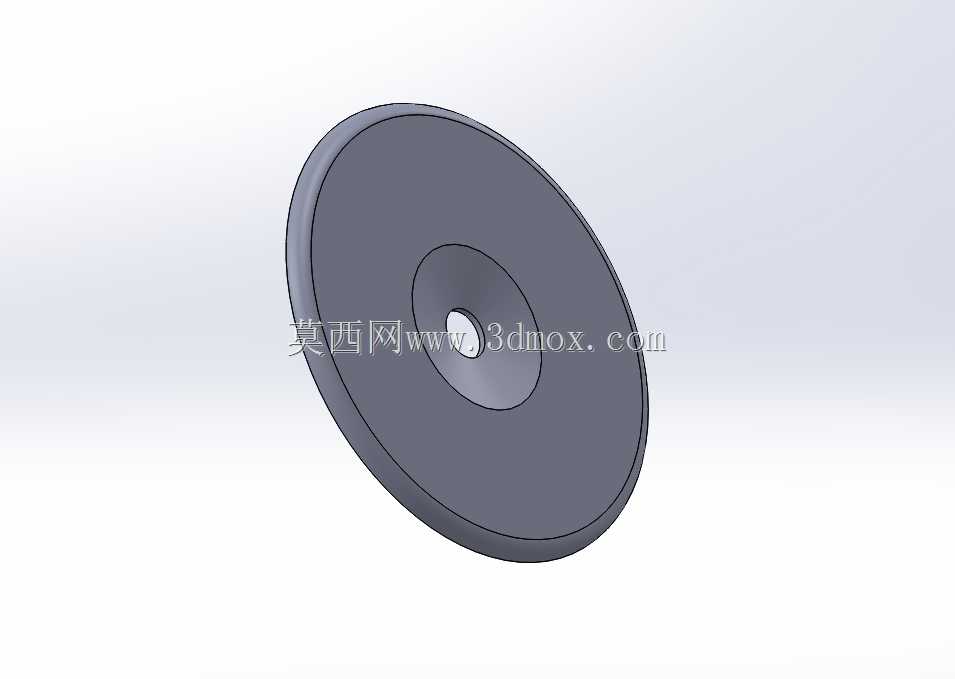

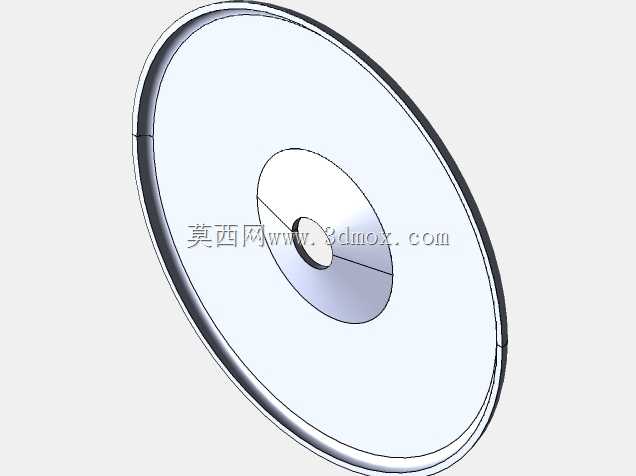

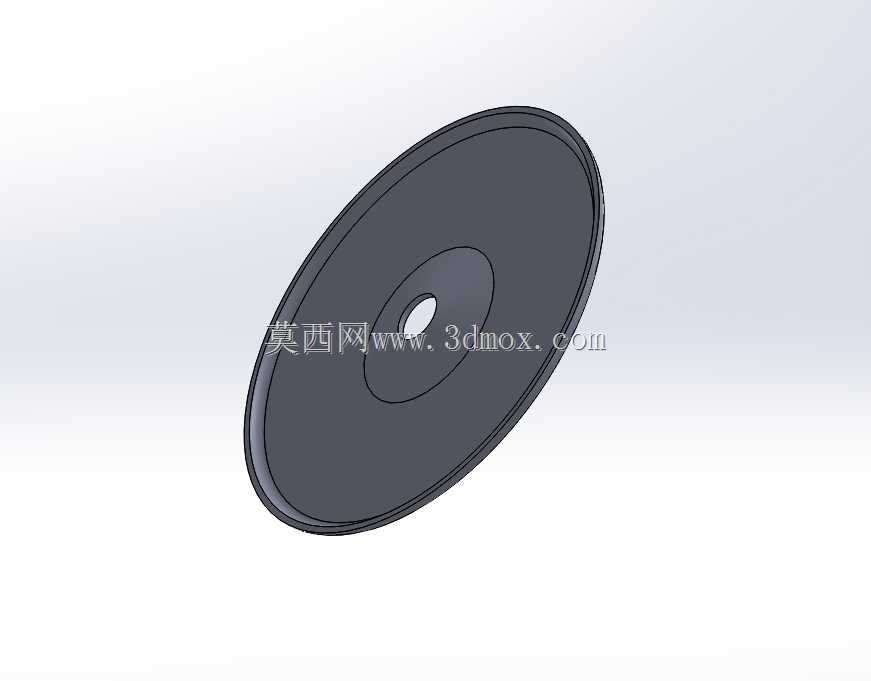

  在金属带材、薄板类零件的连续成型加工产线中,这类收缩盘是安装在开卷、校平工位的核心接触部件,直接决定了进料段的带材张力稳定性与初始平整度,很多做冲压、剪切、辊压成型的车间在调试CA6140类机床配套的进料辅机时,都会优先核对这类盘件的安装位尺寸与工作面精度,避免带材走偏、起皱的问题。从结构上看,这个盘件采用整体不锈钢切削加工成型,没有拼接焊缝,盘面做了均匀的厚度过渡设计,中心的安装孔与设备主轴采用小间隙配合,装配时靠端面的压盖锁紧即可完成固定,不需要额外设计键槽传力,靠盘面与金属片材之间的静摩擦力就能实现张力传递,这种设计的好处是拆装维护效率高,更换不同幅宽的盘件时不需要重新做动平衡校准,只要保证端面跳动公差控制在0.02mm以内就能满足使用要求。

  设计这类盘件的时候,首先要考虑的是工作面的平面度要求,因为它的核心作用是给输送中的金属片提供平整的支撑基准,如果盘面存在局部凹陷或者翘曲,金属片在经过盘件接触面时就会留下压痕或者产生波浪变形,后续的冲压、剪切工序就会出现尺寸超差的问题,所以建模时特意将盘面的工作区域做了0.1mm的微凸设计,补偿长期使用后的磨损量,延长盘件的单次修磨周期。其次是盘件的边缘倒角处理,不能做成尖锐直角,不然高速运转时容易刮伤金属片的边缘,造成带材断带的安全隐患,实际建模时将外圆边缘做了R3的圆弧过渡,既不会刮伤料边,也不会因为倒角过大减少有效接触宽度。

  从安装边界来看,这个盘件的中心孔直径适配常规的金属成型机主轴尺寸,盘面的外径尺寸是根据加工料片的最大幅宽选定的,要保证料片的整个宽度方向都能完全贴合在盘面上,不能出现料边悬空的情况,盘体的总厚度要匹配主轴的安装位长度,不能和相邻的导向辊、送料辊产生运动干涉,建模时已经预留了端面压盖的安装空间,锁紧后压盖的端面不会突出盘面的工作平面,避免运转时剐蹭料片。材质选用不锈钢主要是考虑到加工现场的切削液、防锈油腐蚀问题,普通碳钢盘件在使用半年左右就会出现锈斑,锈斑转移到金属片表面会影响后续的喷涂、电镀工序质量,不锈钢材质的盘面只要定期用无纺布擦拭就能保持光洁度,不需要做额外的表面镀层处理,长期使用的维护成本更低。

  在实际产线应用中,这类收缩盘通常是成对安装在张力站位置,上下两个盘件以恒定的压力夹持金属片匀速送进,盘件的转动惯量经过优化设计,不会因为启停惯性造成料片拉扯变形,盘面的粗糙度控制在Ra0.8左右,既能提供足够的摩擦力避免打滑,又不会因为粗糙度过高在软质金属片表面留下划痕。很多设计新手在做这类盘件建模时,容易忽略盘体的减重设计,把整个盘做成实心结构,不仅增加了材料成本,还会增大主轴的负载,提高电机的能耗,这个模型在非工作区域的盘背位置做了均匀的减薄处理,在保证整体刚性的前提下减少了30%左右的材料用量,同时也降低了盘件的整体重量,方便一线操作人员拆装更换。另外,中心孔的位置做了微小的沉台设计,装配时可以和主轴的定位轴肩紧密贴合,保证盘件的回转中心和主轴轴线完全重合,避免高速运转时产生径向跳动,影响送料精度。
