HARDOX450耐磨钢折弯钣金结构件

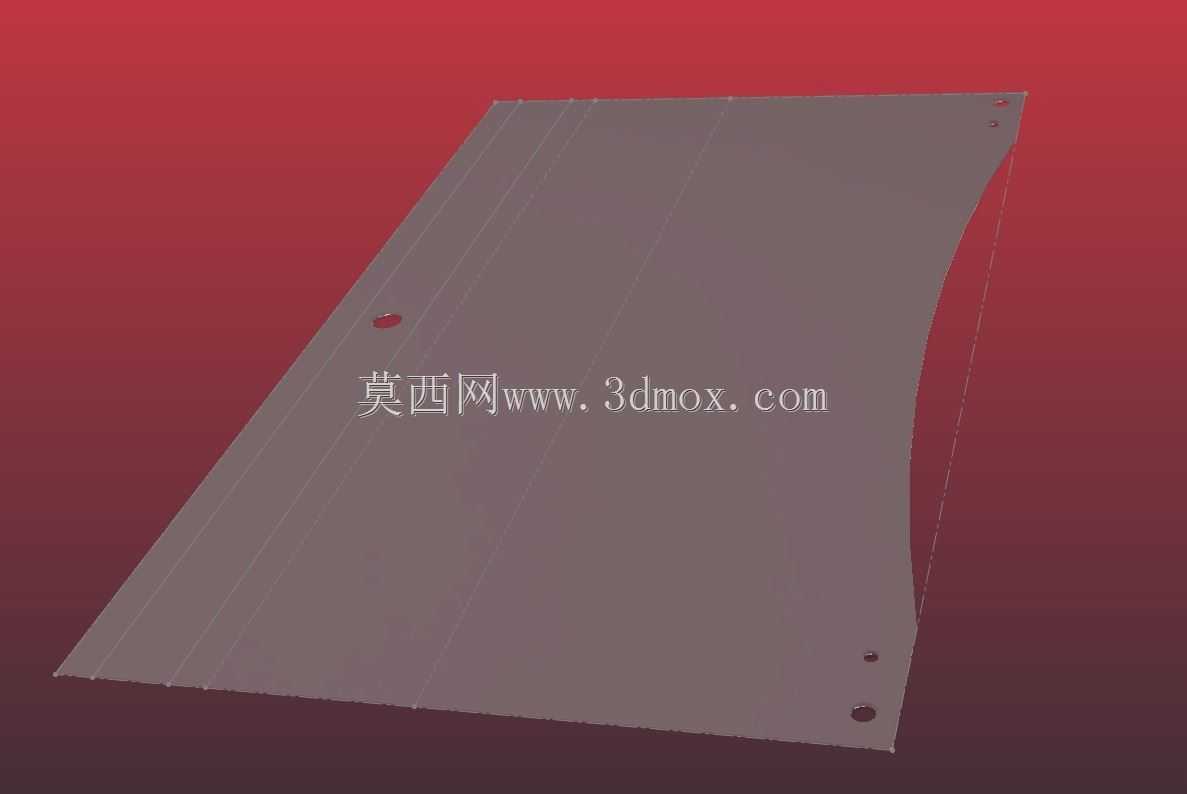

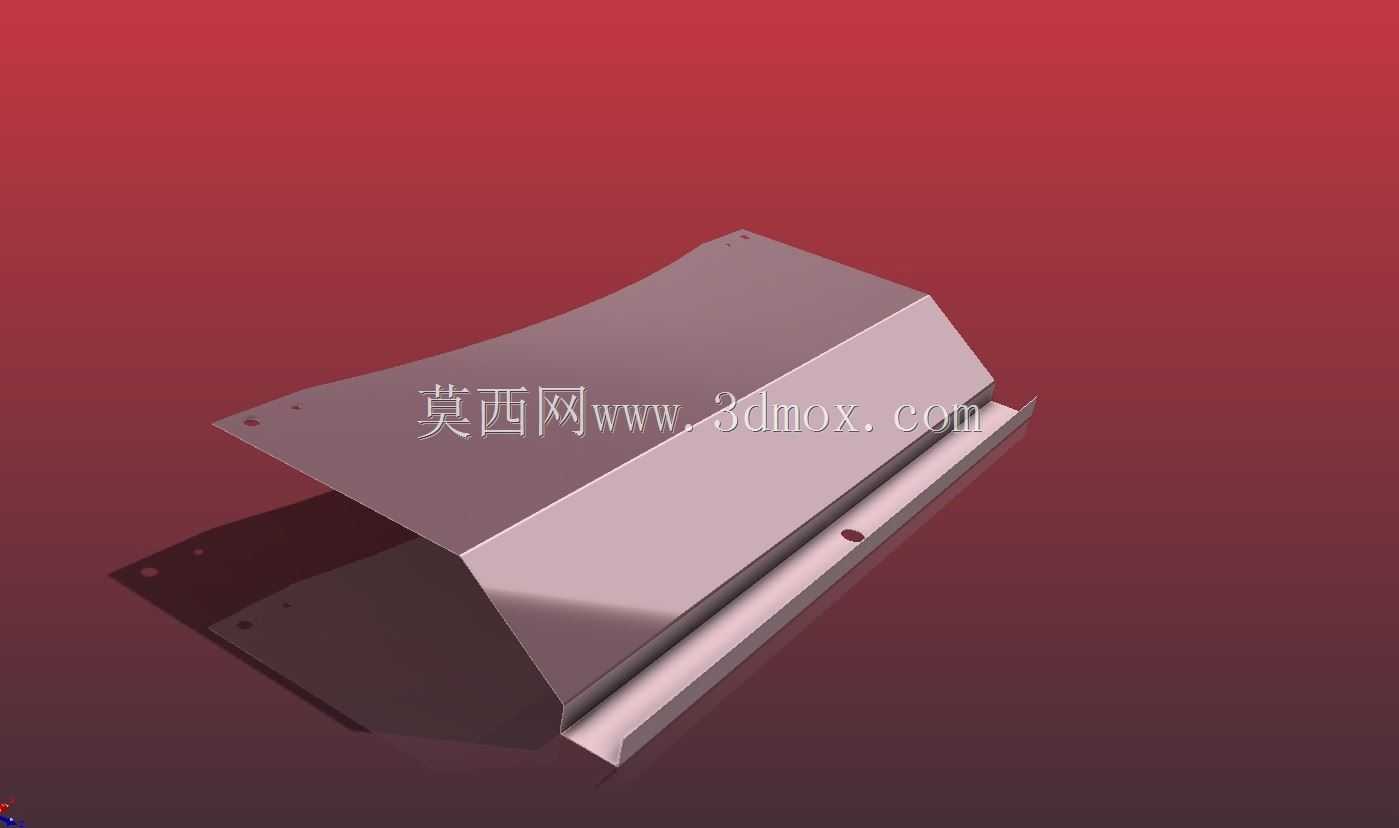

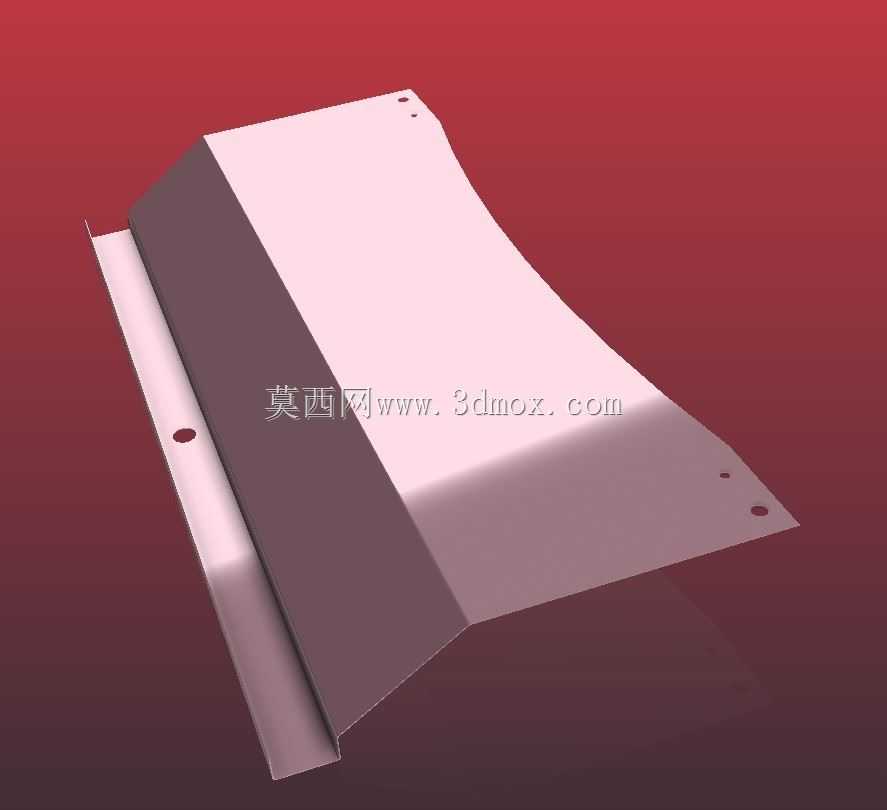

　　该钣金结构件采用HARDOX450耐磨钢板加工成型，主要面向矿山输送设备、物料筛分装备、工程机械设备的耐磨防护场景使用，可作为物料导流板、设备侧护板、溜槽衬板安装在受物料冲刷、摩擦的工位，替代普通钢板防护件提升易损部位的使用寿命，降低设备运维过程中易损件的更换频次。从结构设计来看，整体采用多道折弯成型工艺，没有额外的焊接拼接结构，一体折弯的形式既保证了结构整体的刚性，也避免了焊接位置容易出现应力集中、焊缝磨损开裂的问题。设计阶段通过折弯回弹模拟验证，确定每道折弯的角度补偿值，针对HARDOX450这类高强度耐磨钢的回弹特性，提前在折弯工序预留足够的回弹余量，保证成型后各安装面的平面度、折弯角度的公差符合装配要求，

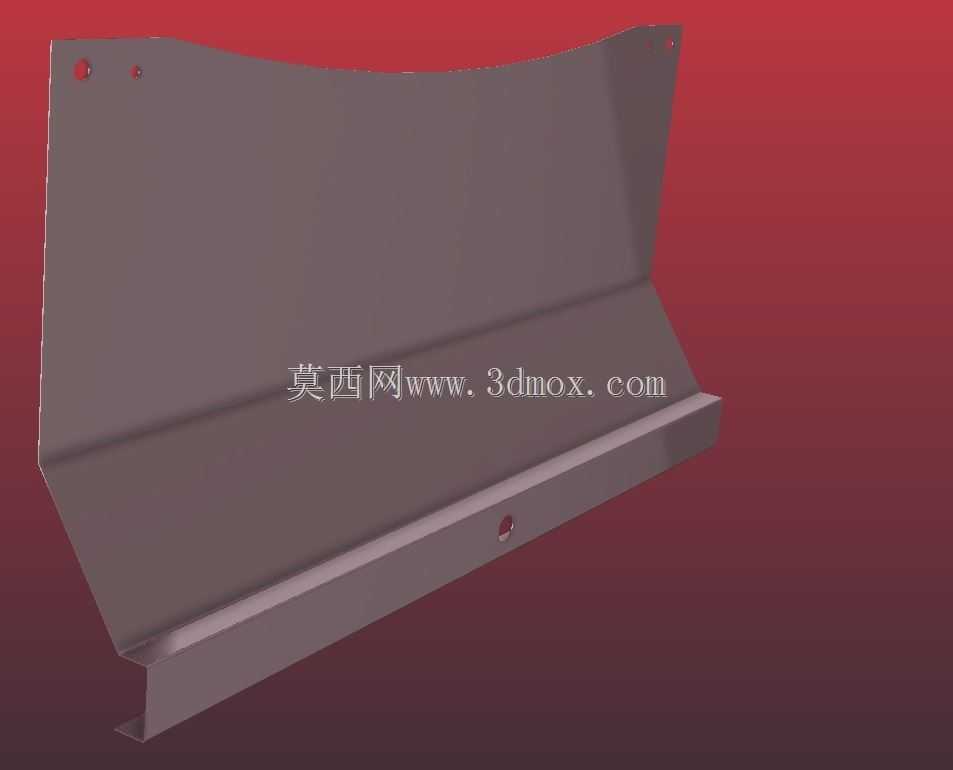

　　避免成型后出现尺寸偏差无法安装的问题。结构上预留的多个安装孔位，孔位位置与对应安装工位的螺栓固定点完全匹配，安装时不需要现场二次打孔，可直接通过螺栓固定在设备的安装基座上，安装边界完全适配对应型号设备的安装空间，不会和周边的传动部件、结构件产生运动干涉。设计过程中重点考量了折弯工序的可行性，所有折弯位置的内R角匹配耐磨钢板的最小折弯半径要求，避免折弯过程中出现钢板外侧开裂的问题，同时折弯边的长度也符合折弯设备的加工行程范围，不需要额外定制特殊折弯模具即可完成加工，有效控制加工成本。在实际使用场景中，该类折弯钣金件长期承受散状物料的冲刷、摩擦，

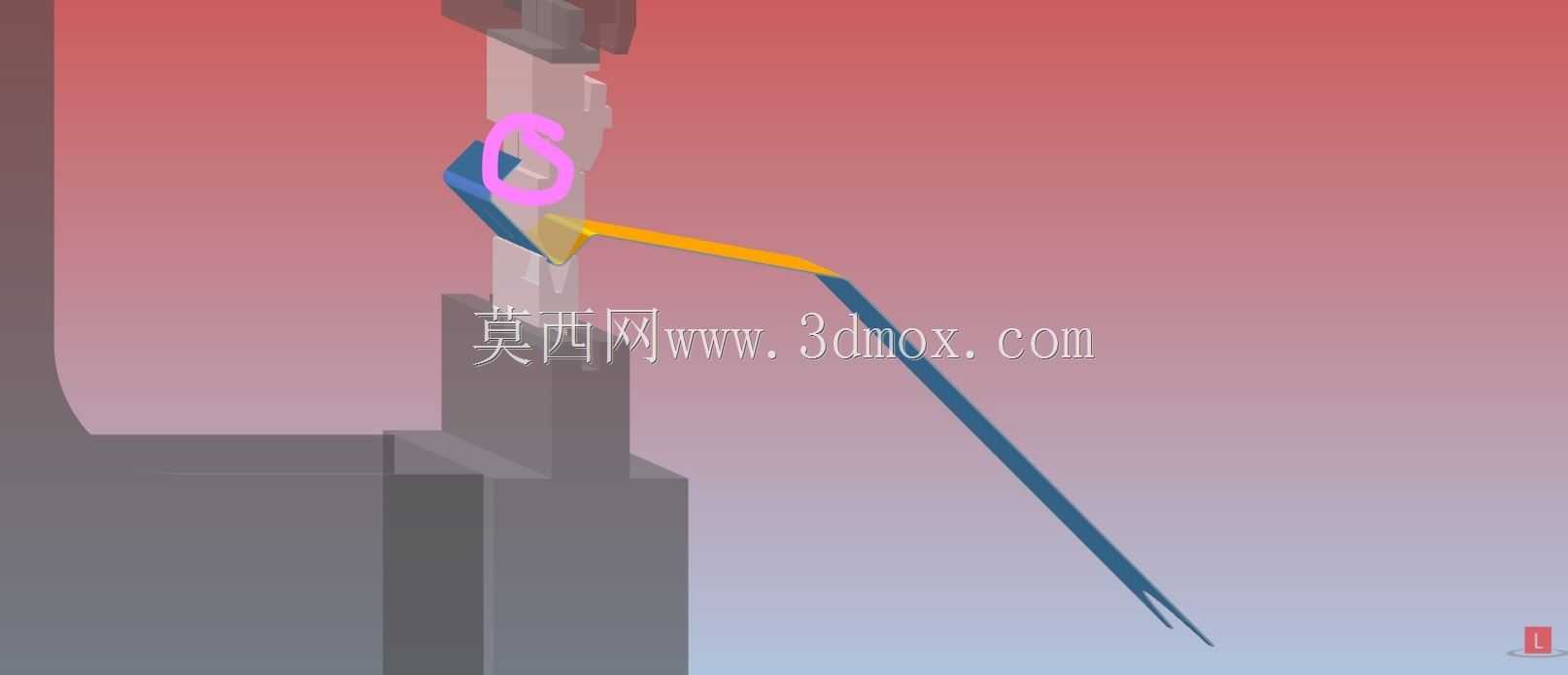

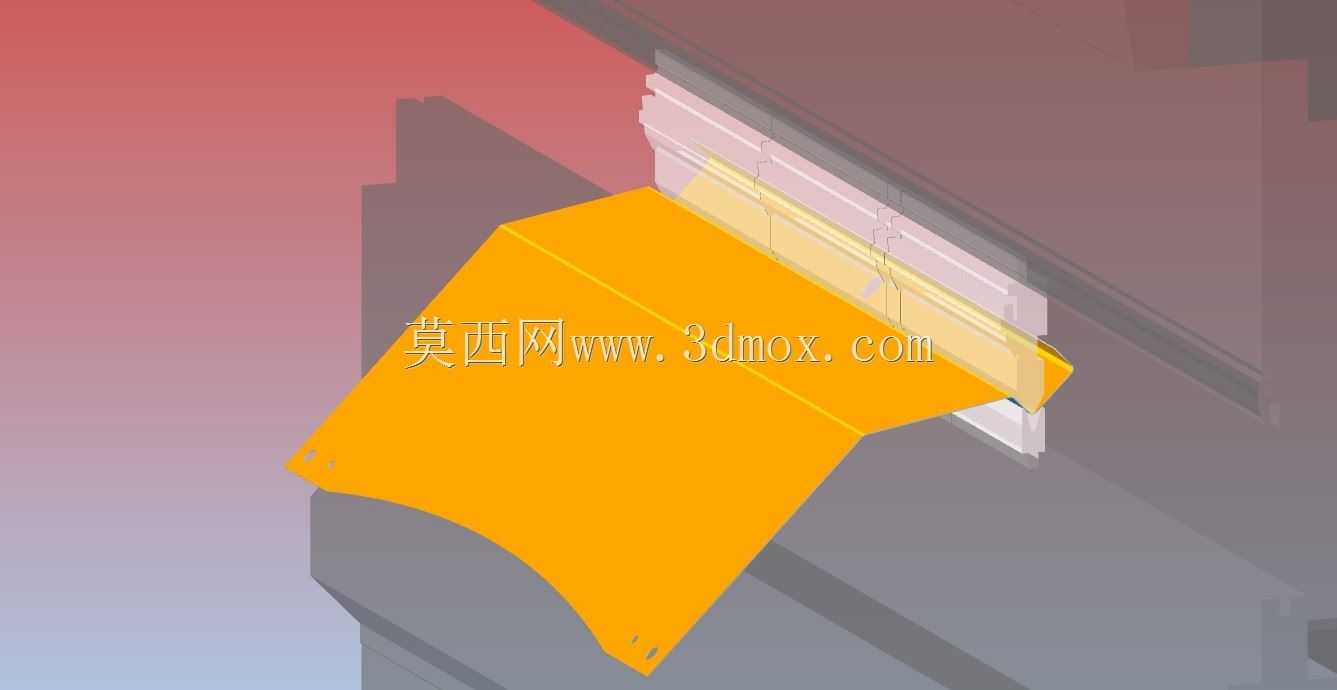

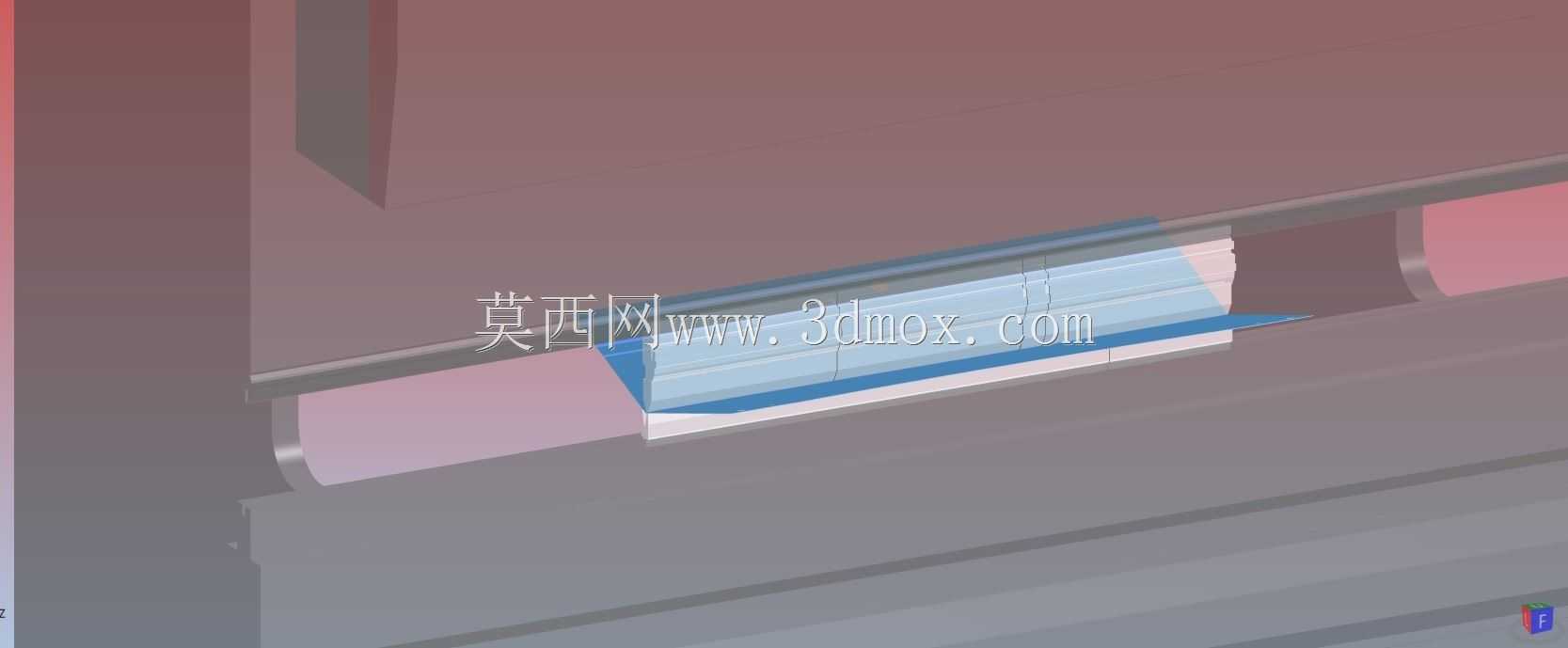

　　HARDOX450材质的高耐磨特性可以保证在高磨损工况下的使用寿命是普通Q235钢板的3-5倍，一体折弯的光滑曲面结构可以让物料顺着折弯斜面顺畅滑落，减少物料在结构件表面的堆积，避免物料卡滞带来的额外磨损和设备运行故障。结构的整体轮廓采用流畅的弯折曲面设计，没有突兀的直角结构，既减少了物料冲刷时的应力集中点，也降低了物料对结构面的垂直冲击，进一步提升结构的抗冲击、耐磨损性能。安装孔的位置设计在结构的非主要受冲刷面，避免物料长期摩擦螺栓固定位置导致螺栓松动、孔位磨损变大的问题，保证长期使用过程中连接的可靠性。在建模阶段，通过对钣金折弯过程的动态模拟，验证每一道折弯工序中钢板的形变情况，确认折弯过程中上下模和钢板不会出现干涉，

　　同时校验折弯后各边的尺寸公差，保证成型后的结构件外形尺寸和设计值的偏差控制在钣金加工的通用公差范围内，不需要后续大量的校形工序即可满足装配要求。针对该类耐磨钣金件的使用特性，设计时没有额外增加多余的加强筋结构，依靠HARDOX450钢板本身的高强度和折弯形成的箱型截面结构即可满足使用工况下的刚性要求，在保证结构强度的前提下尽可能控制零件重量，降低设备的整体负载。
