槽轮机构核心驱动槽轮结构设计

　　间歇传动场景里，槽轮也就是常说的日内瓦轮，是转位分度机构里应用极广的核心零件，常见于多工位自动化转台、包装机械送料工位、机床刀库换刀机构、胶片放映机走片机构这类需要周期性间歇转位的设备中，和主动拨盘配合实现单向间歇回转，把连续的输入转动转化为定角度的步进输出，相比棘轮机构传动平稳、冲击小，分度精度更容易控制，在中低速轻载的间歇传动工况下可靠性表现突出。

　　这个槽轮的设计首先匹配外啮合槽轮机构的传动逻辑，径向开设的四个对称驱动槽对应每次90度的分度转角，拨盘上的圆柱销进入槽内时带动槽轮转位，销子脱离槽后，槽轮上的凹锁止弧和拨盘的凸锁止弧贴合，实现工位停留阶段的位置锁定，不需要额外增加定位销就能保证停位时的刚性，避免工位偏移。设计时首先确定中心距参数，要保证拨盘回转中心到槽轮回转中心的距离，和拨盘销的回转半径匹配，避免销子进入和退出槽时出现刚性卡滞，槽的侧壁做了平行度公差约束，和销子的配合间隙控制在合理范围，既保证传动时没有过大回差，又不会因为加工误差导致装配后卡涩。

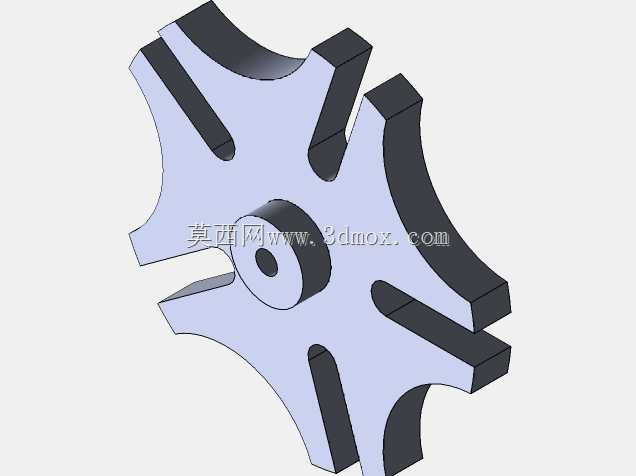

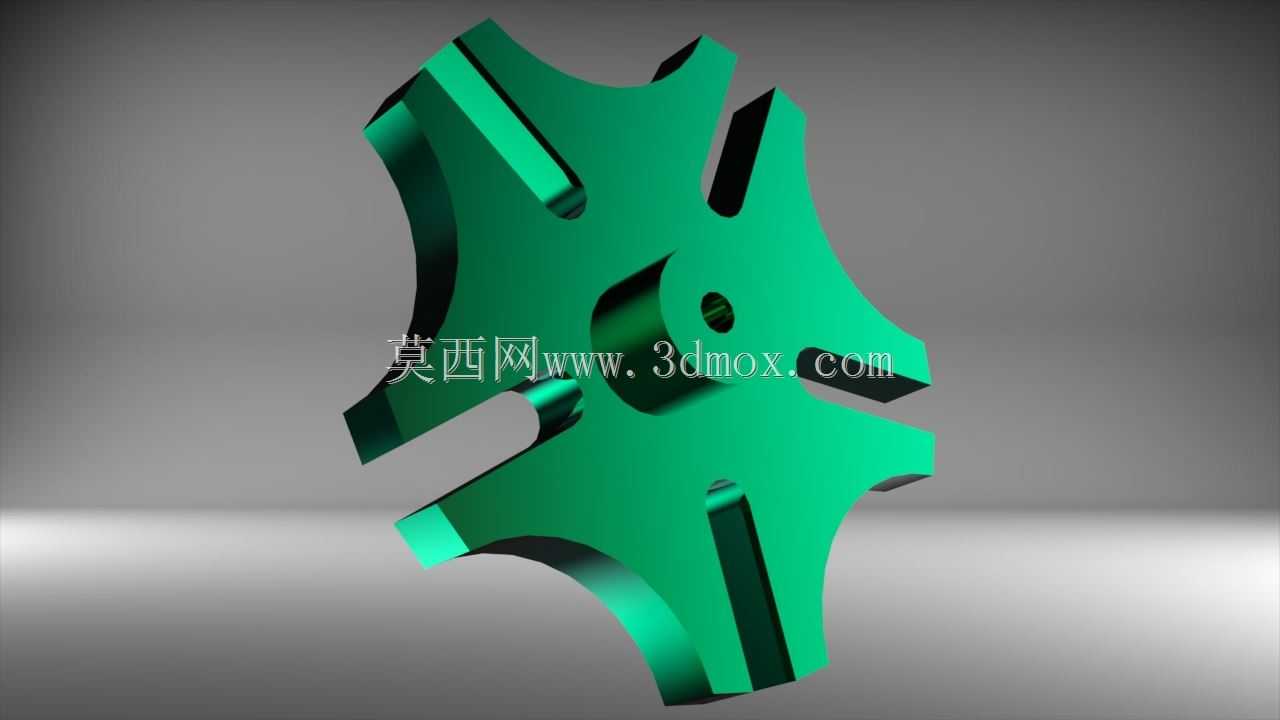

　　外形上采用对称星型结构，四个驱动槽均匀分布在轮缘，相邻槽之间的外圆弧面就是锁止工作面，圆弧半径和拨盘锁止弧半径完全匹配，停留阶段两个弧面完全贴合，能承受一定的切向外力不会发生溜转。中心位置设计有阶梯安装孔，大孔端用于和输出轴的轴肩定位，小孔端穿装锁紧螺钉，保证槽轮和输出轴的同轴度，避免转动时出现偏心带来的振动。轮体的减重设计做了对称的凹腔处理，在保证结构刚性的前提下降低转动惯量，减少拨盘驱动时的冲击载荷，尤其是在启停瞬间，更低的转动惯量能降低销和槽侧壁的接触应力，延长零件使用寿命。

　　安装边界上，槽轮的轴向厚度要和拨盘的厚度匹配，保证销子能完全嵌入槽内，接触长度覆盖整个槽的工作面，避免局部应力集中导致槽口压溃。槽口的入端做了微小的倒角处理，方便装配时拨盘销顺利导入，同时减少入槽瞬间的刚性碰撞。锁止弧的起始和终止位置做了精准的角度约束，保证销子完全退出槽的瞬间锁止弧刚好贴合，不会出现转动间隙或者卡滞的临界点。

　　实际应用中，这类四槽外槽轮通常搭配单销拨盘使用，动停比为1/3，也就是每次转位90度后停留对应拨盘270度转角的时间，足够给工位上的加工、装配、检测工序预留操作时间，在多工位螺丝锁付设备、LED分光编带设备、软包装封口设备的转位机构中，这种结构的槽轮维护成本极低，没有复杂的电控元件，纯机械结构就能实现稳定的分度动作，对使用环境的适应性更强，在有粉尘、少量油污的车间环境里也能长期稳定运行。设计时还要考虑槽轮和拨盘的材料匹配，通常槽轮采用45号钢调质处理，槽口表面做淬火硬化提升耐磨性，拨盘销采用轴承钢制作，降低长期运行后的磨损量，保证分度精度的长期稳定性。
