机床用异形连接摆杆二维练习构件

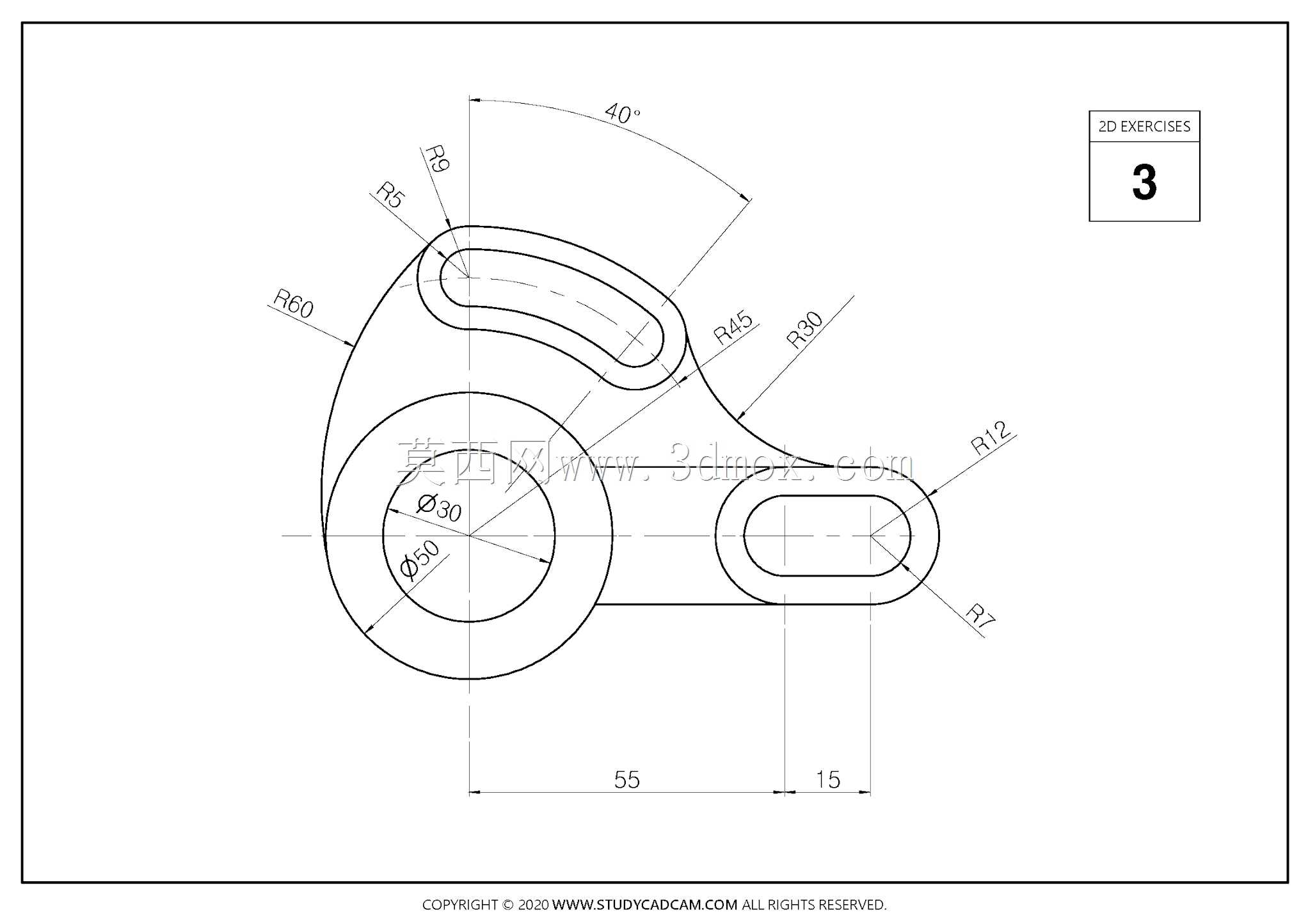

　　该构件属于机床进给机构内的异形连接摆杆类零件，主要应用在普通卧式车床的溜板箱传动链路中，承担小行程往复摆动的动力传递作用，在CA6140这类常规机床上，这类摆杆通常用来衔接操作手柄与滑移齿轮拨叉，通过自身的摆动行程控制滑移齿轮的啮合位置，实现进给量的档位切换，日常设备维护中这类异形件属于易损耗的替换备件，长期受交变摆动力作用后，轮廓衔接处容易出现应力疲劳裂纹，因此建模阶段的圆弧过渡处理直接决定零件的实际使用寿命。从结构设计逻辑来看，整个零件的基准完全依托左侧的同轴回转孔系建立，左侧两个同心圆分别对应Φ30与Φ50的直径尺寸，其中Φ30的内孔是摆杆的旋转铰接中心，工作状态下该孔会配套铜套穿装固定销轴，作为整个摆杆的摆动支点，

　　Φ50的外圆端面则是摆杆的轴向定位面，安装时会贴紧支座的限位端面，限制零件的轴向窜动，保证摆动过程中不会出现位置偏移。零件上半部分的异形轮廓全部采用圆弧相切衔接，从R60的外圆弧开始，依次衔接R6、R5的端部圆弧，再通过R45、R30的过渡圆弧连接到右侧的腰型铰接端，所有圆弧衔接处都做了相切约束，不存在硬拐点，能有效分散摆动过程中的应力集中，避免长期受力出现断裂。右侧的腰型长圆孔是摆杆的动力输入端，孔端做了R12与R7的圆弧过渡，工作时该孔会穿装拨销，承接操作手柄传递的摆动力，腰型孔的设计可以补偿安装过程中的位置误差，避免铰接处出现卡滞。尺寸边界上，零件左侧回转中心到右侧腰型孔中心的水平距离为55，

　　腰型孔自身的水平长度方向预留15的安装调节空间，上半部分轮廓的40度夹角对应摆杆的最大摆动行程，这个角度刚好匹配车床进给档位切换所需的拨叉移动距离，不会出现行程不足或者过位的问题。建模过程中需要先确定左侧铰接孔的中心基准，再定位右侧腰型孔的中心位置，之后逐段绘制相切圆弧，要注意每段圆弧的切点位置必须完全约束，否则生成的轮廓会出现开口或者重叠，后续拉伸生成实体时会出现特征错误。实际生产中这类零件通常采用45号钢毛坯铣削加工，所有圆弧轮廓需要一次走刀成型，保证轮廓的顺滑度，铰接孔内需要做铰孔处理保证与铜套的配合精度，腰型孔的内壁需要做表面淬火处理，提升拨销接触位置的耐磨性能。安装时要注意左侧铰接孔的同轴度误差不能超过0.02mm，

　　否则摆动过程中会出现卡滞，导致进给档位切换不顺畅，右侧腰型孔与拨销的配合间隙要控制在0.1mm以内，间隙过大会导致档位切换出现空程，间隙过小则会出现运动卡涩。这类零件的建模练习能帮助从业者熟练掌握多圆弧相切约束的绘制技巧，理解异形传动件的基准选择逻辑，掌握安装间隙与尺寸公差的匹配原则，对后续进行实际机床传动部件的设计有很强的实操参考价值，练习过程中要重点关注轮廓的封闭性约束，以及各段圆弧的半径标注逻辑，理解每个尺寸对应的实际功能作用，而不是单纯照搬图纸线条绘制。
