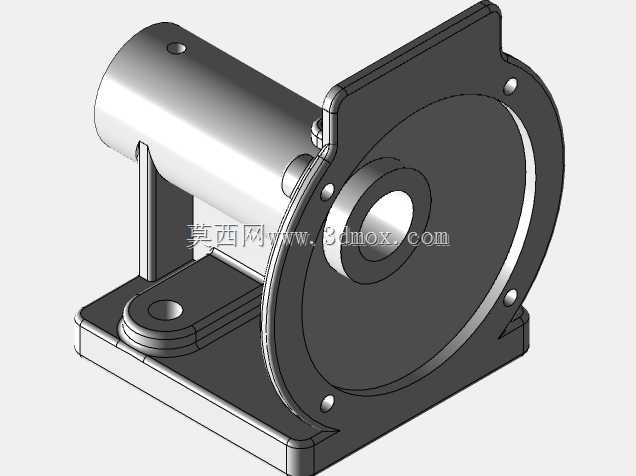

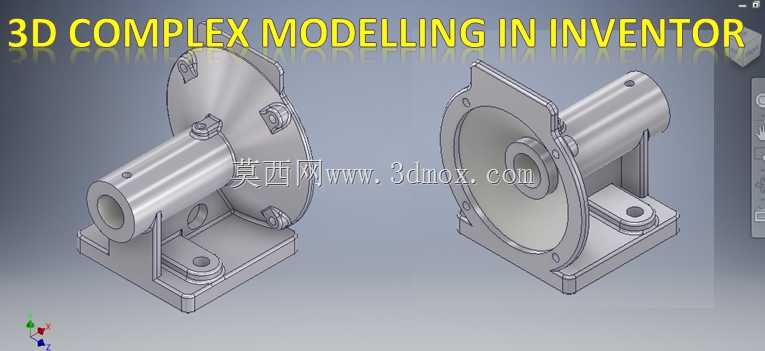

CA6140车床专用卷筒式传动支座结构

　　在普通卧式车床的进给传动系统布局中，这类带侧装法兰的卷筒式支座属于进给路径上的支撑导向类核心构件，主要承担光杆、丝杆传动过程中径向载荷承载、传动件轴向定位以及传动副防尘防护的多重作用，区别于常规的剖分式轴承座，该结构采用一体化铸造成型的侧立安装板配合水平伸出的卷筒腔体，能够直接适配CA6140车床床身靠近主轴箱侧的安装基面，不需要额外加装过渡转接板，减少装配累计误差的同时提升了支撑刚性。从实际机加工车间的应用场景来看，该构件安装位置处于主轴箱与进给箱之间的传动衔接段，日常运行中需要持续承受丝杆转动带来的交变径向力，以及快速进退刀时产生的瞬时冲击载荷，因此设计阶段在安装底板处设置了带沉孔的凸台结构，两个安装沉孔的位置度公差控制在0.

　　02mm以内，能够与床身预制的安装螺孔精准对齐，螺栓锁紧后安装面的贴合度可以达到85%以上，避免长期运行出现支座松动导致的传动抖动问题。结构设计上，侧立的圆形法兰盘边缘均匀布置了6个内六角螺钉安装位，用于封盖外侧的防尘端盖，端盖与法兰结合面处预留了0.5mm的密封胶槽，能够有效阻挡车削加工过程中产生的铁屑、切削液渗入腔体内部，保护腔体内安装的衬套与传动件；水平伸出的卷筒腔体内部为阶梯孔结构，靠近法兰侧的大孔径用于安装铜质耐磨衬套，衬套与传动杆的配合间隙控制在0.01-0.03mm之间，既保证传动杆转动顺畅，又能抑制径向窜动，卷筒侧壁开设的注油孔能够直通衬套配合面，日常设备保养时可以直接通过注油嘴加注润滑脂，不需要拆解支座结构，

　　大幅降低日常维护的工作量。从安装边界尺寸来看，该支座的底板长度、宽度尺寸完全匹配CA6140车床床身的安装面宽度，卷筒伸出长度刚好避开床身外侧的走线槽与护板位置，安装后卷筒轴线与床身导轨的平行度公差可以控制在0.02mm/100mm以内，不会出现传动杆别劲、磨损加剧的问题；底部支撑立板采用了变厚度设计，与底板、卷筒外壁的衔接处全部设置了R3-R5的铸造圆角，既减少了铸造过程中的应力集中问题，也提升了整体结构的抗扭刚性，在满负荷进给切削的工况下，卷筒端部的径向形变量可以控制在0.01mm以内，完全满足普通车床的加工精度要求。不同于部分改装机型采用的焊接式支座结构，该一体化铸造结构的减震性能更优，

　　车削过程中不会因为焊接应力释放出现支座变形的问题，法兰盘与卷筒的同轴度在铸造后经过一次粗车、一次精车加工即可达到设计要求，加工工序简单，成品率高，适合批量配套生产。腔体内部的阶梯孔台阶面作为衬套的轴向定位面，加工时与孔轴线的垂直度公差控制在0.015mm以内，能够保证衬套安装后不会出现轴向窜动，配合端盖的压紧作用可以将衬套完全锁止在腔体内，即使传动杆出现瞬时轴向窜动，载荷也会直接传递到支座本体上，不会造成衬套移位。在实际设备大修场景中，该类支座属于易检查更换的部件，当衬套磨损量超过0.1mm时，只需要拆解外侧端盖即可更换衬套，不需要将整个支座从床身上拆下，大幅缩短设备维修停机时间；安装底板上的沉孔设计可以让螺栓头完全沉入孔内，不会突出底板平面，避免与床身安装面出现干涉，同时沉孔的深度足够容纳弹簧垫圈，能够防止设备运行过程中螺栓出现回松问题。整体结构没有多余的冗余设计，所有的加强筋、凸台、开孔都对应明确的功能需求，既控制了铸件的整体重量，又保证了各个受力方向的结构强度，完全适配CA6140车床在常规金属切削工况下的使用要求，不需要额外做结构加强即可满足长期满负荷运行的刚性需求。
