CA6140车床配套活塞组件结构设计

　　在普通卧式车床的液压进给与辅助动力单元中，活塞组件是实现直线往复动力输出的核心执行部件，这套适配CA6140车床的活塞组件，主要承担车床液压系统中压力能向机械能转换的功能，为车床的尾座顶紧、刀架自动进给、夹具夹紧等动作提供稳定的直线驱动力。从实际应用场景来看，CA6140作为应用最广的普通卧式车床，其加工过程中频繁的夹具松紧、尾座套筒伸缩动作，都需要活塞组件在额定油压下保持平稳的往复运动，不能出现爬行、卡滞问题，否则会直接影响工件装夹精度与进给稳定性，甚至造成加工件报废。

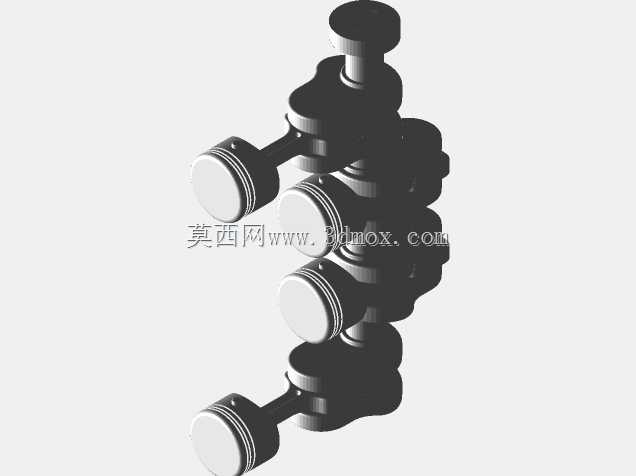

　　这套活塞组件采用四缸并列的曲柄连杆联动结构，活塞头部设计有三道环槽，分别用于安装气环与油环，气环负责密封压力腔的液压油，避免压力泄漏导致输出力不足，油环则负责刮除缸壁多余的润滑油，控制润滑油膜厚度在合理区间，减少运动过程中的摩擦损耗。活塞销采用全浮式设计，与连杆小头衬套、活塞销座孔之间保留合理的配合间隙，工作过程中活塞销可在孔内缓慢转动，让磨损均匀分布在整个销表面，大幅延长部件使用寿命。连杆部分采用工字形截面设计，在保证结构强度、满足往复运动惯性力承载要求的前提下，尽可能降低连杆自身重量，减少高速往复运动时产生的惯性冲击，降低曲轴主轴颈的负载。

　　设计过程中首先匹配CA6140车床液压系统的额定工作压力，反推活塞的有效作用面积，确定活塞直径参数，保证输出推力能够满足尾座最大顶紧力、卡盘最大夹紧力的使用要求。活塞的行程参数严格匹配车床对应动作的行程边界，比如尾座活塞行程要适配常规轴类零件的顶进距离，避免出现行程不足导致顶紧失效，或是行程过长造成结构干涉。安装边界方面，组件整体的轴向安装尺寸与径向排布尺寸，完全适配CA6140车床预留的动力腔安装空间，曲轴的输出端连接尺寸与原有动力输入接口完全匹配，不需要对车床本体进行二次改装即可完成替换安装。

　　结构细节上，活塞裙部设计有微椭圆截面，常温状态下裙部短轴方向与活塞销轴线平行，工作受热膨胀后裙部会趋近正圆形，避免热态下活塞在缸筒内出现卡滞。曲轴的曲柄销与主轴颈之间设计有合理的重叠度，提升曲轴的抗弯抗扭强度，满足频繁换向、变负载工况下的强度要求，连杆大头采用剖分式结构，轴瓦表面预留有合适的油槽，保证压力润滑过程中润滑油能够均匀分布在摩擦表面，形成稳定的润滑油膜。组件的所有运动副都设计有对应的润滑通道，与车床原有的集中润滑系统对接，日常维护时不需要单独加注润滑脂，可随车床整体润滑周期完成保养。

　　从实际工况适配角度，这套活塞组件可承受CA6140车床连续三班倒的作业强度，往复运动频次可覆盖车床常规加工的动作频率，在额定压力下运行时，活塞的运动直线度误差控制在极小范围内，不会出现偏磨缸筒的问题。安装时需要注意活塞环的开口错位角度，避免各环开口对齐造成压力泄漏，连杆螺栓需要按照规定扭矩拧紧，并且采取防松措施，避免往复运动过程中螺栓松动造成部件损坏。整套组件的运动精度直接影响车床辅助动作的可靠性，比如夹具夹紧时的活塞输出力稳定，才能保证工件在切削过程中不会出现移位，尾座顶紧时活塞运动平稳，才能保证长轴类零件加工时的同轴度要求。
