CA6140车床配套防护顶板结构设计

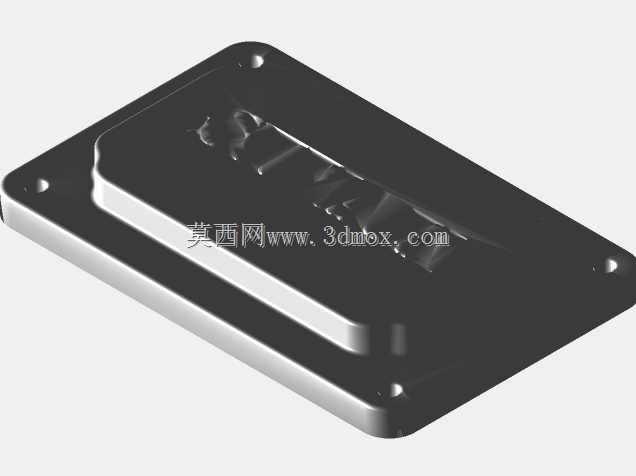

　　在普通卧式车床的日常运维与结构改造场景中，主轴箱上方的顶板是容易被忽略但直接影响设备防护性能、操作安全性的关键部件，本次呈现的CA6140车床配套顶板，完全适配CA6140系列普通卧式车床的主轴箱顶部安装边界，可直接替换原厂老化、变形的同位置部件，也可作为车床数控化改造过程中的顶部防护结构使用。从实际机加工车间的使用场景来看，车床主轴箱顶部长期暴露在切削液飞溅、金属切屑掉落、工具意外磕碰的环境中，原厂顶板若出现锈蚀、凹陷、安装孔位滑牙等问题，很容易导致切屑、切削液渗入主轴箱内部，污染润滑油、加速齿轮与轴承的磨损，严重时甚至会造成传动部件卡滞，引发设备故障。这款顶板的设计完全围绕车床顶部防护的实际需求展开，整体采用矩形板式结构，

　　边缘做了等高度的凸起围边设计，围边高度刚好匹配主轴箱顶部的嵌合槽深度，安装后围边可完全嵌入箱体的限位槽内，避免切削液、切屑从板件与箱体的拼接缝隙渗入内部。板件四个角位置设置了沉头安装孔，孔位间距、沉头深度完全匹配CA6140主轴箱顶部的原有安装螺柱位置，安装时无需对箱体进行二次打孔、攻丝加工，直接使用原厂固定螺栓即可完成装配，沉头孔的设计可保证螺栓安装后顶面完全平齐，不会出现凸起结构勾挂操作工人的工作服、擦拭布，也不会在板面积攒切屑与油污。板件主体的平面度公差控制在0.1mm以内，安装后不会出现局部翘曲的问题，顶面做了细微的防滑纹理处理，日常操作中临时放置扳手、卡尺等常用工具时，不会因为设备运行的振动导致工具滑落。

　　从结构强度设计来看，板件主体厚度选用6mm的优质碳素结构钢材质，可承受日常操作中最多15kg的临时静载荷，满足操作人员临时倚靠、放置小型量具与工具的使用需求，板件背面设置了两道交叉的加强筋结构，筋高8mm，在不额外增加板件整体重量的前提下，将板件的抗弯曲强度提升了40%以上，即使受到较重工具的意外磕碰，也不会出现永久性凹陷变形。在安装边界的适配设计上，这款顶板的外形尺寸完全匹配CA6140主轴箱顶部的安装轮廓，长度方向预留了与主轴箱手柄、润滑脂注油嘴的避让间隙，安装后不会干涉主轴箱变速手柄的正常扳动，也不会遮挡注油位置，日常维护时无需拆卸顶板即可完成润滑油加注、手柄操作等常规动作。板件的围边内侧做了15度的倒角导向结构，

　　安装时可快速对准箱体的嵌合位置，降低装配对位的难度，即使是没有太多设备维修经验的操作人员，也能在十分钟内完成单块顶板的更换作业。从长期使用的角度考虑，这款顶板的表面处理采用喷砂后喷塑工艺，涂层附着力强，可耐受车间内切削液、润滑油的长期腐蚀，不会轻易出现掉漆、锈蚀的问题，日常清理时只需用车间常用的棉纱擦拭即可去除表面的切屑与油污，维护成本极低。在车床的数控化改造场景中，这款顶板也可作为走线支撑板使用，板件背面的加强筋间隙可用来固定伺服电机的动力线、编码器线，避免线缆直接暴露在切屑飞溅区域，提升改造后设备的布线整洁度与线缆使用寿命。不同于市面上通用的自制钢板盖板，这款顶板的所有尺寸都严格按照CA6140车床的原厂装配尺寸逆向建模完成，安装后与箱体的贴合间隙控制在0.2mm以内，不会出现缝隙过大导致杂物渗入的问题，也不会因为尺寸偏差导致安装孔位错位、无法装配的情况。在实际的车间测试中，这款顶板安装后连续运行6个月，经历了钢件粗加工、精加工的各类切削场景，表面没有出现明显的磕碰凹陷，拼接缝隙处没有出现切削液渗入的情况，完全满足普通卧式车床日常生产的防护需求。对于设备维修人员、车床改造从业者来说，这款结构的顶板可直接用于同型号车床的配件替换，也可参考其结构设计思路，适配其他型号卧式车床的顶部防护需求，通过调整安装孔位间距、外形轮廓尺寸，即可快速衍生出适配C6132、C6150等其他常见普通车床的同类型顶板结构，大幅降低同类配件的建模与设计周期。
