CA6140车床配套狭长型配电板安装构件

　　在普通车床的电气系统改造与原厂配套生产环节，配电板组件是承载低压电气元件、梳理设备动力与控制线路的核心安装载体，本次涉及的这款构件专门适配CA6140型普通车床的床头箱侧部安装空间，解决了传统平板式配电板在狭长安装位内布线杂乱、元件排布拥挤、防护性能不足的实际问题。从实际应用场景来看，CA6140车床作为机械加工车间普及率最高的卧式车床之一，其电气系统需要承载主轴电机启停、进给方向切换、冷却泵控制、过载保护等多项功能，对应的断路器、交流接触器、热继电器、接线端子排等元件都需要可靠的安装基体，这款配电板组件采用带围边的槽式钣金结构，相比传统平板安装件，围边高度经过现场适配调整，既可以预留出元件接线端的走线空间，避免线束与车床床身的金属锐边直接接触造成绝缘层磨损，也能在车床运行产生切削液飞溅、金属碎屑飘落的工况下，对板上安装的电气元件形成基础防护，减少杂物进入元件接线端引发短路故障的概率。

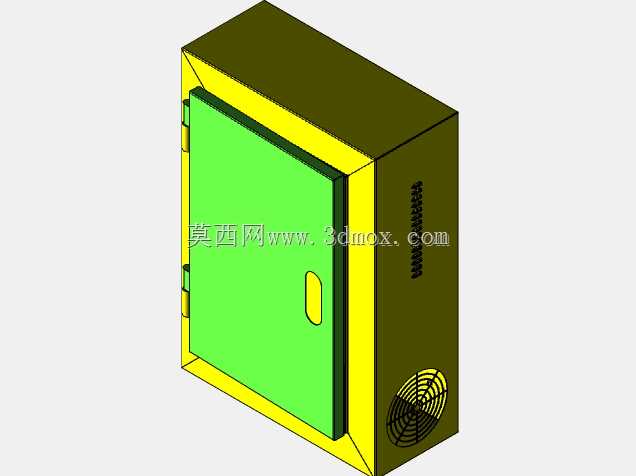

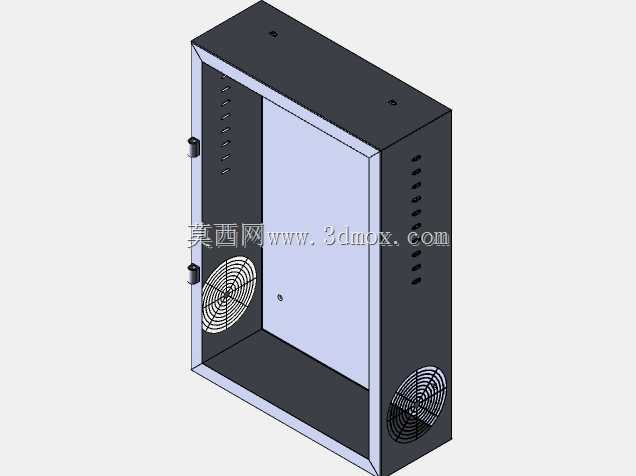

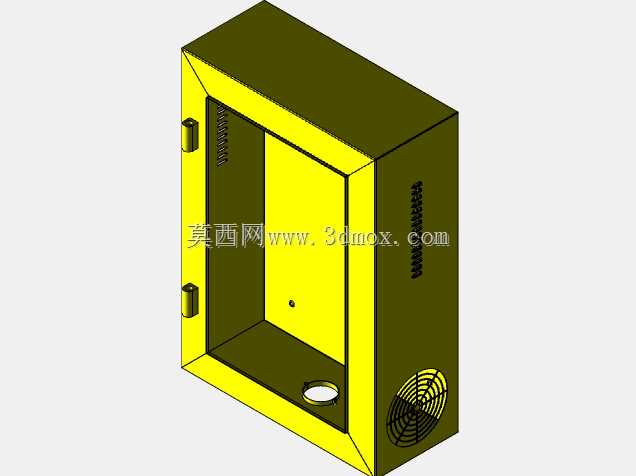

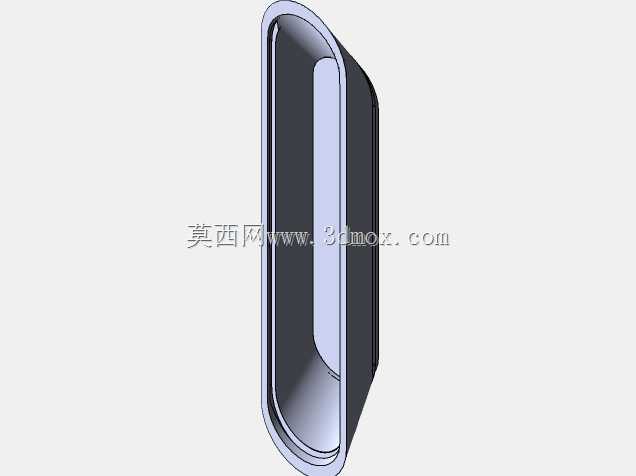

　　从设计思路层面拆解，这款构件没有采用通用的矩形平板结构，而是针对CA6140车床床头箱侧部的预留安装腔做了轮廓适配，整体为狭长型槽体结构，外侧轮廓做了大圆角过渡处理，一方面是匹配安装腔的弧形内壁轮廓，避免安装时出现结构干涉，另一方面圆角结构可以消除钣金加工后的锐边，降低车间装配、检修人员操作时被划伤的风险。构件的板材选用常规冷轧钢板，采用激光切割下料后折弯成型，所有折弯处的内R角与板材厚度匹配，避免折弯过程中出现板材开裂或者应力集中的问题，槽体的翻边宽度经过计算，既可以保证自身结构刚度，在安装后不会因为元件重量、车床运行振动出现变形，也不会占用过多的安装腔内部空间，给电气元件的排布留出足够余量。

　　在安装边界与尺寸适配方面，这款配电板组件的长度方向完全贴合CA6140车床床头箱侧安装腔的纵深尺寸，安装时可以直接通过槽体背部预设的安装孔位与床身的预埋螺栓对接，不需要额外做打孔改装，适配原厂的安装点位；槽体的内部宽度经过排布验证，可以并排安装3组CJ20系列交流接触器、2组热继电器以及对应的接线端子排，元件之间的电气间隙满足低压配电设计的安全要求，不会出现爬电距离不足的问题。槽体的底部预留了穿线孔位，孔位位置对应车床主电缆、控制线缆的走线路径，线缆穿过孔位后可以通过护线套防护，避免钣金切口磨损线缆绝缘层，同时孔位的排布区分了动力线与控制线的走线路径，减少强电对弱电控制信号的干扰。

　　从实际使用的功能特性来看，这种带围边的槽式配电板相比传统平板结构，在后期检修时也具备明显优势，检修人员拆开侧盖板后可以直接看到所有排布在槽内的电气元件，不需要额外拆除周边的遮挡结构，元件的固定采用导轨安装方式，配电板槽内预设了标准电气导轨的安装点位，可以直接卡装DIN标准导轨，元件更换时不需要重新打孔，只需要在导轨上拆装即可，大幅降低后期设备维护的工作量。同时钣金表面做了喷塑处理，涂层厚度满足车间防锈、防切削液腐蚀的要求，在车床常年处于多油污、多金属粉尘的加工环境下，涂层不会轻易脱落，能够长期保护钣金基体不被锈蚀，延长构件的整体使用寿命。在结构刚度验证环节，这款构件的折弯边做了局部压筋处理，在不增加板材厚度的前提下提升了槽体的抗变形能力，即使在板上满载安装电气元件、车床长期运行产生连续振动的情况下，槽体也不会出现弯曲变形，保证电气元件的安装位置稳定，避免因为构件振动导致接线端子松动、线路接触不良等常见车床电气故障。
