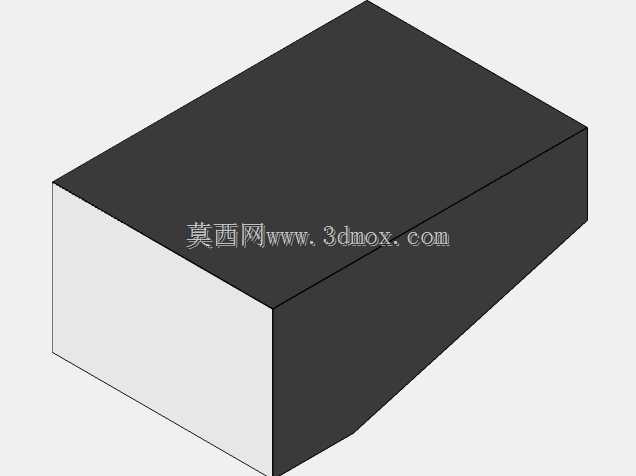

CA6140车床配套桨箱结构设计

　　在普通卧式车床的切削加工场景中，主轴箱下方的桨箱承担着将主轴输出动力分流传递至进给机构的核心作用，是车床进给传动链中不可缺失的中间载体。日常加工轴类、盘类零件的外圆、端面、螺纹工序时，主轴的旋转运动通过齿轮组传入桨箱内部，经过不同齿数齿轮的啮合配比，输出不同转速的扭矩，带动光杆、丝杆完成纵向、横向的进给动作，直接决定了车床加工螺纹的导程精度、进给量的调节范围。这款适配CA6140车床的桨箱，在设计阶段首先考虑了安装边界的适配性，箱体背部的贴合面完全匹配CA6140床身靠近主轴箱一侧的安装基准面，安装孔位的中心距严格遵循原厂车床的安装尺寸公差，不需要额外加工转接板就能直接完成装配，替换磨损的旧箱体时不需要对床身进行二次修配，

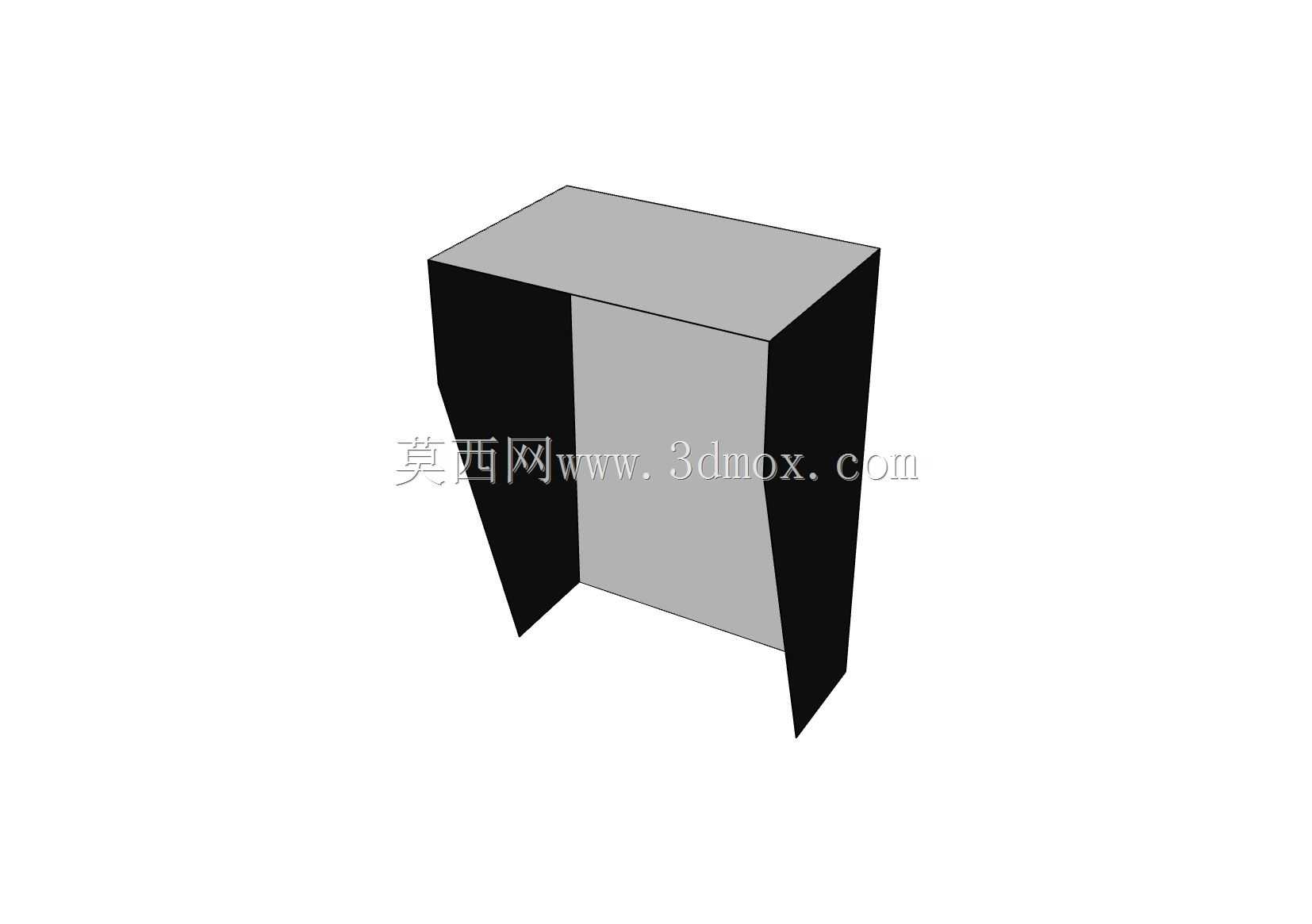

　　能大幅降低设备维修的停机时长。从结构设计逻辑来看，箱体采用了上下开口的薄壁腔体结构，侧壁厚度根据受力分布做了差异化设计，靠近齿轮啮合受力点的位置壁厚做了加厚处理，非受力区域的壁厚适当减薄，既保证了齿轮传动过程中箱体的刚性，不会因为长期受交变载荷出现侧壁变形导致齿轮啮合间隙变大，又能控制整体重量，降低安装时的吊装难度。箱体的内腔轮廓完全避让内部齿轮、传动轴的运动轨迹，预留了足够的润滑油储存空间，工作时齿轮转动带起的润滑油能飞溅到各个轴承、齿轮啮合面，形成稳定的油膜润滑，减少传动部件的磨损。箱体顶部的开口用于装配传动轴、齿轮组等内部零件，装配完成后可以通过端盖密封，防止润滑油泄漏同时阻挡外部的切屑、灰尘进入腔体内部，

　　避免杂质进入齿轮啮合面造成齿面磨损。底部的开口用于定期更换润滑油、清理腔体内沉积的金属磨屑，日常维护时不需要完全拆解箱体就能完成换油操作。在实际加工场景中，这款桨箱能适配CA6140车床的全部常规进给参数范围，不管是大进给量的粗车外圆工序，还是小进给量的精车端面工序，箱体的结构刚性都能保证传动过程的稳定性，不会因为箱体共振导致进给出现窜动，影响工件的表面加工质量。安装时需要注意，箱体与床身贴合面之间要清理干净残留的密封胶、旧漆皮，保证两个贴合面完全贴合后再拧紧安装螺栓，避免出现装配间隙导致齿轮轴的同轴度偏差，否则会造成传动噪音变大、轴承过早磨损的问题。箱体的外形轮廓做了倒角处理，安装和维护时不会出现尖锐棱角划伤操作人员的情况，

　　外露的端面都设计了密封槽，安装端盖时嵌入密封胶条就能实现可靠密封，长期使用也不会出现润滑油渗漏的问题。针对车床加工时切削液飞溅的工况，箱体的外表面做了平整化设计，没有多余的凹槽结构，切削液溅到箱体表面后会自然流下，不会在表面积存造成漆面锈蚀，日常清理时只需要用抹布擦拭就能去除表面的切屑和油污。在传动部件的安装位设计上，轴承孔的加工精度按照IT7级公差控制，能保证传动轴安装后的同轴度要求，齿轮啮合时的齿侧间隙控制在合理范围内，传动过程平稳无冲击，能有效降低车床运行时的传动噪音。不同轴系的安装孔中心距严格按照传动齿轮的中心距设计，保证齿轮啮合的接触面积符合要求，避免出现局部齿面受力过大导致断齿的故障。
