CA6140车床配套格栅装饰犀牛造型构件

　　在普通卧式车床的外观升级与功能拓展改造场景中，这类格栅装饰构件常被用于CA6140机型的操作区防护格栅端部、冷却系统护罩外侧或是机床侧门的装饰性补强位置，既承担局部格栅结构的连接补强作用，也能通过具象的造型设计改善工业设备冰冷的视觉观感，不少车间在做设备定制化改造、校企合作实训设备外观优化时，都会选用这类兼具结构强度与装饰属性的异形构件。从实际功能来看，该构件背部带有与CA6140原有格栅安装位匹配的定位凸台，安装时可直接卡入格栅方管的预留卡槽，不需要额外在床身护板上打孔攻丝，不会破坏机床原有防护结构的密封性，构件本身的曲面造型做了等厚加强处理，壁厚均匀控制在3mm，既不会因为自重过大增加格栅的承重负担，

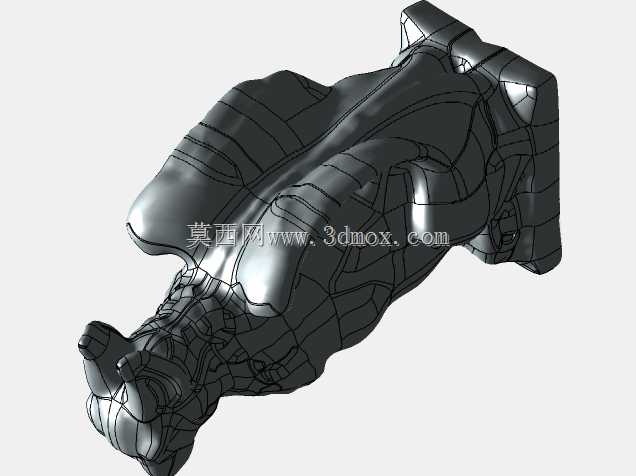

　　也能在车间日常作业中抵御轻微的磕碰，避免格栅端部因为外力撞击出现变形翘曲，影响防护格栅的正常推拉开合。设计过程中首先参考了CA6140车床原有格栅的安装边界尺寸，构件整体长度控制在180mm，最大宽度75mm，突出格栅平面的高度不超过45mm，完全避开了车床溜板箱的最大行程边界，哪怕是溜板箱运行到靠近主轴箱的极限位置，也不会和该装饰构件发生运动干涉，这一点在建模阶段就做了完整的运动仿真校核，确保安装后不会影响机床的正常加工操作。造型层面采用了抽象化的犀牛头部形态，表面的分模线做了和格栅筋条对齐的处理，安装后视觉上能和原有格栅的横竖筋条形成连贯的线条感，不会显得突兀，曲面过渡全部做了圆角处理，没有尖锐的棱角，避免车间操作人员走动、

　　更换工件时被剐蹭受伤。构件的背部预留了2个M4的螺纹安装孔，和格栅端部的原有安装孔位完全同轴，现场安装只需要拧紧2个内六角螺丝就能完成固定，后期如果需要更换或者拆除，也不会在机床表面留下明显的安装痕迹。考虑到机床车间多切削液、多金属粉尘的使用环境，建模时特意将所有曲面的拼接缝隙做了密封式处理，没有留容易积屑的死角，日常清理只需要用车间常用的压缩空气吹扫就能把表面积攒的铁屑、灰尘清理干净，不会出现粉尘嵌在造型缝隙里难以清理的问题。另外构件的受力点做了局部加厚，对应安装孔的位置做了2mm的凸台补强，哪怕操作人员偶尔借力扶靠，也不会出现构件断裂、脱落的情况。从建模逻辑来看，整个造型先从犀牛的轮廓曲线搭建开始，先匹配安装面的平面基准，

　　确保背部安装面的平面度公差控制在0.1mm以内，保证和格栅表面安装时能完全贴合，不会出现安装缝隙过大导致的晃动问题，之后再逐步拉出曲面造型，每一处曲面的曲率都做了连续性检查，避免后期加工时出现曲面褶皱，不管是采用3D打印做小批量定制，还是开模做注塑件生产，都能直接使用该模型数据，不需要再做额外的曲面修复。很多人会觉得这类装饰构件对机床加工没有实际作用，但实际上在实训车间、对外展示的生产车间里，统一的外观装饰能提升整个车间的视觉规整度，同时这类端部构件也能填补格栅端部的空缺，避免细长的铁屑从格栅端部缝隙飞溅到机床外侧，降低操作人员被烫伤的风险，兼具实用性与装饰性。
