无人机用大扭矩数字舵机结构设计方案

　　在多旋翼无人机、固定翼航模以及小型无人作业平台的执行机构选型中，舵机作为姿态调整、舵面驱动、任务载荷挂载动作的核心执行部件，其输出扭矩、响应精度、安装适配性直接决定了整机的动作可靠性与作业稳定性。本次涉及的大扭矩数字舵机，主要面向需要大拉力输出的无人机舵面控制场景，比如载重固定翼无人机的副翼、升降舵驱动，多旋翼无人机的云台俯仰调整、投放机构触发，甚至小型无人车的转向执行、机械爪开合驱动等场景，相比普通微型舵机，其输出扭矩冗余量更大，能在负载波动、风阻干扰的工况下保持稳定的动作输出，不会出现舵面抖振、动作滞后甚至堵转烧蚀的问题。从设计思路来看，这款舵机采用数字控制电路驱动直流有刷电机搭配金属减速齿轮组的结构，

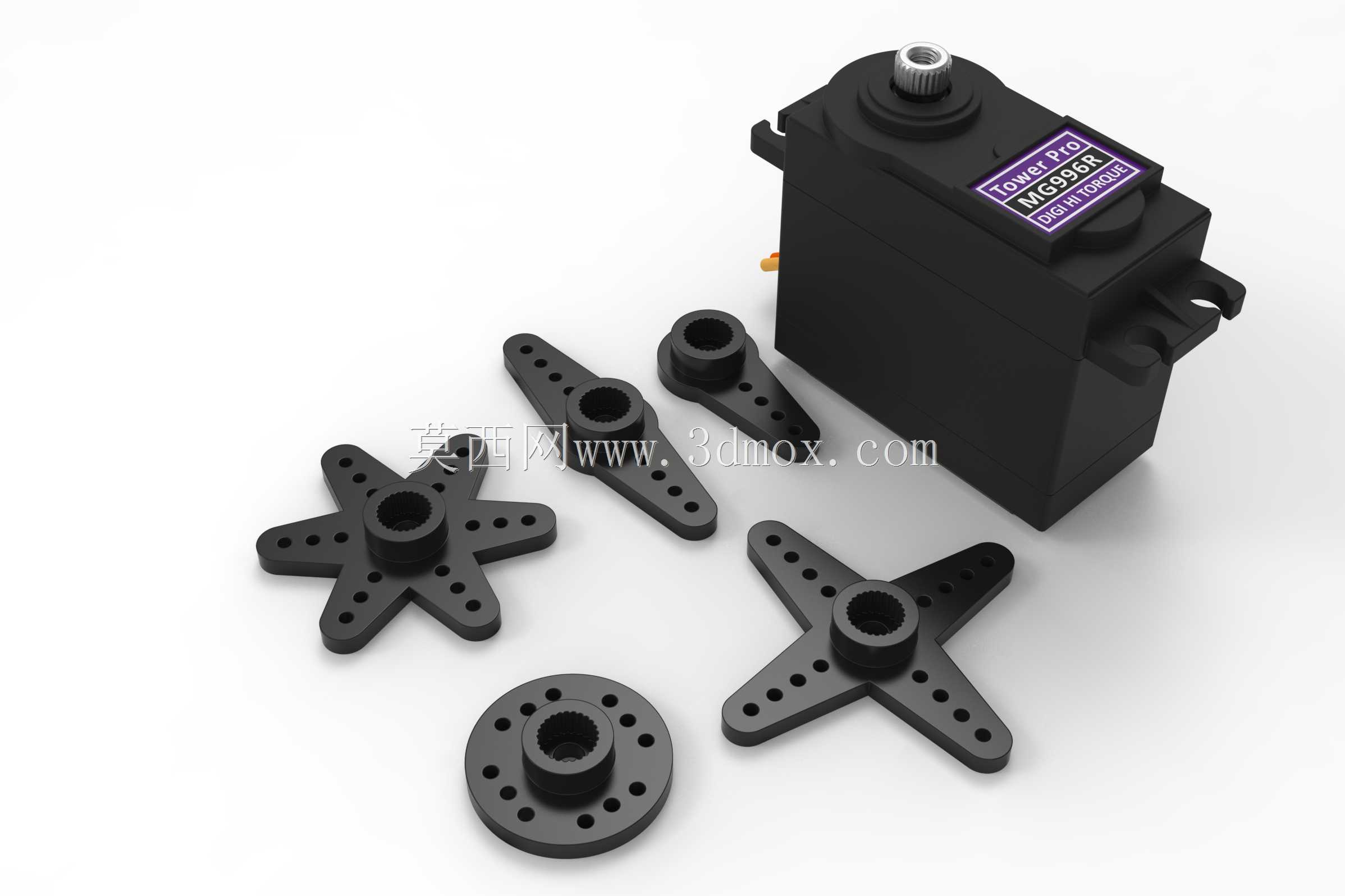

　　区别于传统模拟舵机的PWM信号处理逻辑，数字控制芯片可以更高频率对电机输出驱动信号，在舵机到达指定位置后能以更快的响应速度维持锁止力矩，不会出现模拟舵机常见的位置回差、受力后小幅偏移的问题。齿轮组采用多级直齿减速布局，在有限的壳体内径空间内实现大减速比，将电机的高转速低扭矩输出转化为输出轴的低转速高扭矩输出，所有齿轮均采用金属材质加工，相比塑料齿轮能承受更大的瞬时冲击载荷，在无人机起降震动、舵面突发风载冲击时不会出现断齿、滑齿的失效问题。外形尺寸与安装边界方面，这类大扭矩舵机采用标准的矩形壳体布局，两侧预留对称的安装固定耳，耳位开孔间距符合通用航模舵机的安装孔位规范，可以直接替换同安装规格的其他型号舵机，不需要额外修改安装机架的孔位。输出轴采用标准齿盘配合十字锁紧的结构，配套的舵盘可以根据安装需求选择不同长度的摇臂，输出轴的伸出长度预留了足够的安装余量，既可以安装直连式舵盘驱动连杆，也可以加装摇臂驱动轮式结构，适配不同的传动连接方式。壳体结合面做了密封槽设计，可以在日常户外作业场景下阻挡浮尘、零星雨滴进入壳体内部，避免齿轮组卡滞、电路短路的问题，适应无人机户外作业的复杂环境。在实际功能特性上，这款舵机的堵转扭矩可以满足10kg级以上固定翼无人机的舵面驱动需求，在全行程动作范围内的位置精度控制在1度以内，响应延迟控制在毫秒级，当飞控系统输出舵量信号后，舵机能在极短时间内驱动舵面到达指定角度，

　　不会出现动作滞后导致的飞行姿态调整不及时问题。舵机的信号线采用标准三线制接口，兼容主流飞控系统、航模接收机的信号输出规范，供电电压范围覆盖常见的航模舵机供电区间，不需要额外加装电压转换模块就能直接接入整机供电系统。设计过程中针对舵机的发热问题做了针对性优化，电机与壳体之间预留了导热接触路径，长时间满负载动作时产生的热量可以通过金属壳体快速散出，避免持续高温导致的电机退磁、电路元件性能衰减问题，延长舵机的连续工作时长。在安装适配层面，除了标准航模安装孔位外，壳体底部做了平面定位基准，安装时可以直接贴合机架的安装平面，不需要额外做定位调整就能保证输出轴与舵面转动轴的平行度，减少连杆传动过程中的卡滞、虚位问题。

　　输出轴的限位结构做了加强处理，在舵机到达行程两端极限位置时，内部的机械限位块能承受更大的堵转冲击力，不会因为超行程打舵导致限位块断裂、舵机扫齿的问题。针对无人机作业中常见的震动工况，舵机内部的电路板、接线部位都做了防震固定处理，电机与减速箱的连接部位采用紧配定位，长时间受震动影响也不会出现齿轮啮合间隙变大、接线松脱的问题。在实际选型应用中，这类大扭矩数字舵机除了无人机领域外，也可以适配小型机器人关节驱动、智能小车转向控制、小型自动化设备的工位切换执行等场景，只要安装空间、输出扭矩、信号协议匹配，都可以直接替换使用，其通用化的安装接口与信号规范，能大幅降低结构设计过程中的适配工作量，不需要为特定执行场景重新设计定制化的驱动部件。建模过程中完整还原了舵机的所有外部安装特征，包括安装耳的开孔尺寸、输出轴的齿形参数、出线位置与线长预留、壳体的外形倒角与加强筋结构，结构设计人员在做整机装配时，可以直接将该模型导入装配体中做干涉检查，提前验证安装空间是否足够、连杆传动路径是否合理，避免实际加工组装时出现安装干涉、行程不足的问题。模型中也还原了舵机的全行程转动范围，在做运动仿真时可以直接驱动输出轴转动，模拟舵面实际动作过程中的运动轨迹，验证舵机在最大舵量输出时是否会与周边结构件发生碰撞，提前优化机架结构与舵机安装位置，减少后续样机调试的修改工作量。
