CA6140车床用深沟滚珠轴承结构设计

　　在普通卧式车床的主轴传动、进给箱传动以及溜板箱传动链路中，这类深沟结构的滚珠轴承是承担旋转支撑、降低摩擦损耗的核心基础零件，尤其适配CA6140这类通用卧式车床的中等转速、中等载荷工况，覆盖主轴前端支撑、进给光杆支撑、丝杠螺母副配套支撑等多个安装位置。从实际工况适配来看，CA6140车床加工时主轴需要承受来自切削力的径向载荷，同时在车削端面、螺纹时会承受断续的轴向载荷，这类滚珠轴承的滚道设计采用圆弧深沟结构，滚道曲率略大于钢球曲率，既可以保证钢球在滚道内的顺畅滚动，又能在承受径向载荷的同时，兼顾双向轴向载荷的承载能力，不需要额外搭配推力轴承就能满足普通车削工况的载荷需求，减少传动链的零件数量，压缩主轴箱的内部安装空间。

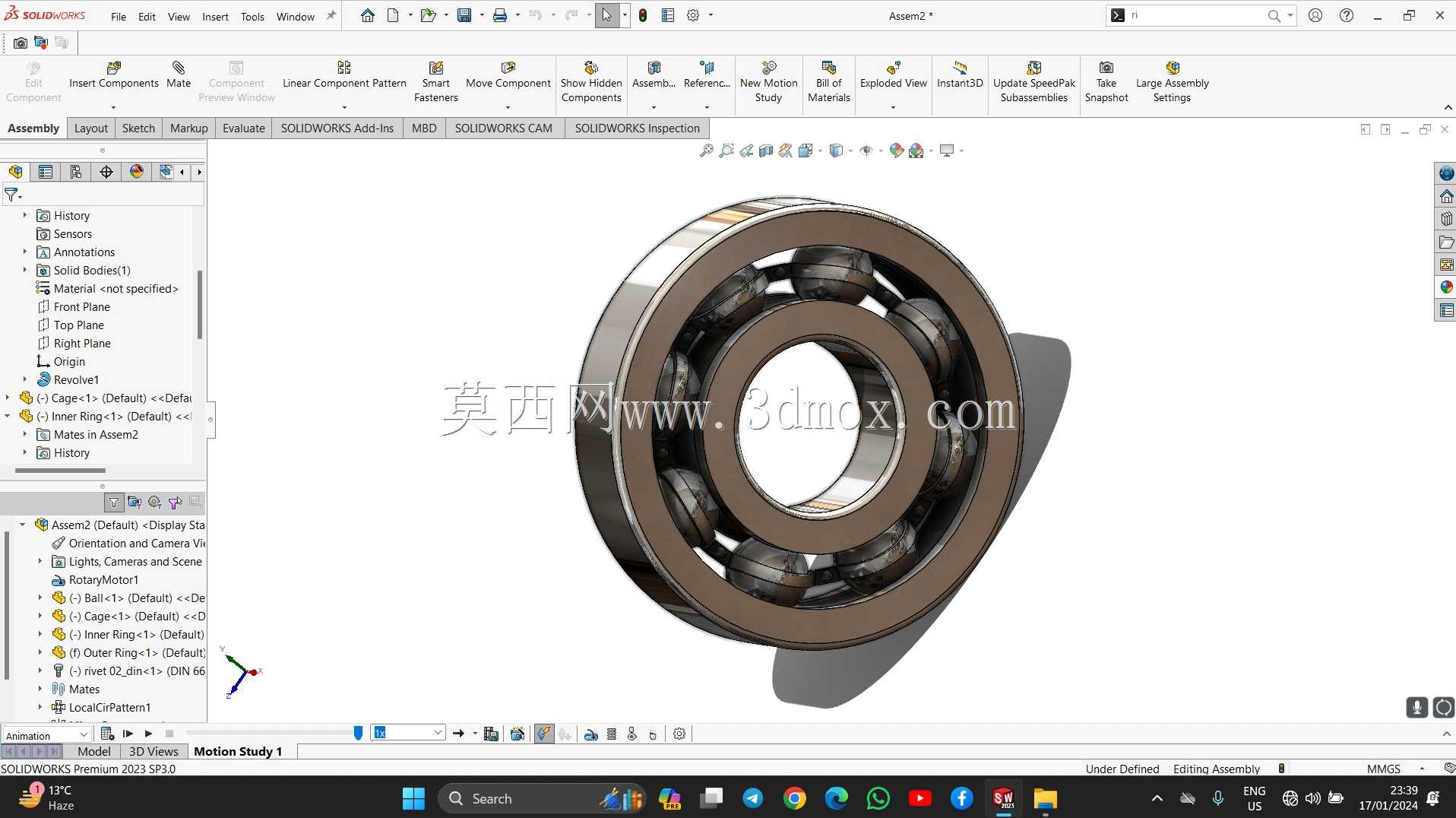

　　从设计思路层面，这类轴承的三维建模首先要匹配CA6140车床对应安装位的轴径与轴承座孔公差，内圈与旋转轴采用过盈配合，外圈与箱体轴承座孔采用过渡配合，保证内圈随轴同步旋转、外圈固定在箱体上不发生相对滑移。建模过程中钢球的直径与数量需要根据额定动载荷计算确定，保持架采用浪形冲压结构，均匀分隔每一颗钢球，避免钢球在运转过程中发生相互碰撞、摩擦，同时预留足够的润滑脂存储间隙，保证长期运转时的润滑效果。轴承的端面与倒角尺寸严格遵循安装边界要求，内圈倒角要适配轴肩的圆角尺寸，避免安装时出现干涉，外圈倒角适配轴承座孔的导入角，方便压装作业时的对位，不会出现卡滞、划伤配合面的问题。

　　在实际应用场景中，这类轴承除了CA6140车床的传动系统，也广泛适配其他中等转速的通用机械设备旋转部位，比如小型输送机的辊筒支撑、普通减速机的输入输出轴支撑、普通电机的端盖支撑等场景。其核心功能是在旋转副之间引入滚动摩擦替代滑动摩擦，将运转过程中的摩擦系数降低至滑动轴承的十分之一左右，大幅减少传动过程中的功率损耗，同时通过高精度的滚道与钢球加工精度，保证旋转轴的径向跳动控制在允许范围内，满足车床加工时的回转精度要求，避免因为支撑间隙过大导致工件出现圆度超差、表面振纹等加工缺陷。

　　建模过程中需要注意的细节包括，内圈与外圈的滚道位置要保持严格的同轴度，钢球的球心要均匀分布在滚道的中心圆周上，保持架的兜孔间隙要控制在合理范围，既不能过紧卡住钢球导致运转卡滞，也不能过松导致钢球在兜孔内窜动产生额外噪音与磨损。安装边界方面，这类轴承的轴向定位通常采用轴用弹性挡圈或者轴肩配合孔用挡圈实现，不需要额外的复杂定位结构，拆装维护时可以使用拉马直接作用在内圈上拆卸，不会损伤轴承的配合面，适配车间常规的设备维护作业流程。在润滑设计上，轴承两侧可以根据需求加装防尘盖或者密封圈，在CA6140车床的主轴箱内部因为采用飞溅润滑，通常使用开式结构，让箱体内的润滑油可以直接进入滚道润滑钢球与滚道接触面，而在暴露在外的光杆支撑位置，则会加装带密封圈的结构，避免切削液、铁屑进入轴承内部造成磨粒磨损，延长轴承的实际使用寿命。
