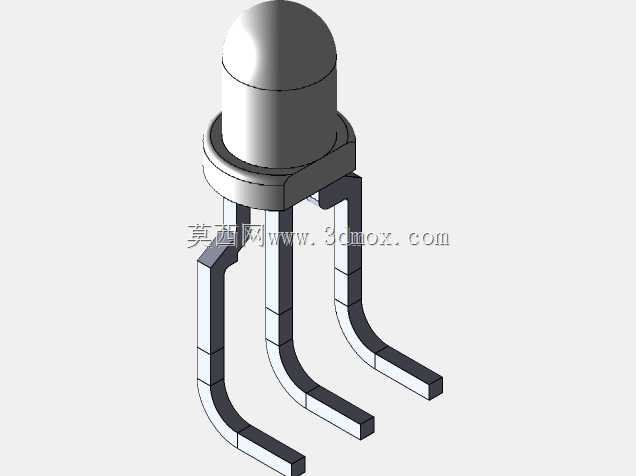

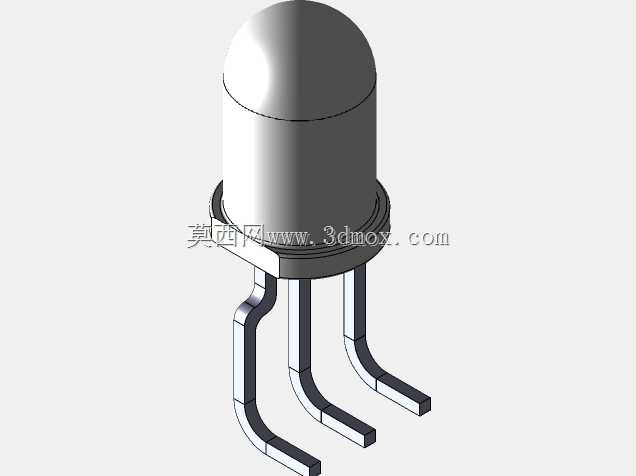

3mm与5mm规格三引脚双水平直插LED结构

　　在工业控制板卡、消费电子主板、小型设备状态指示面板的PCB布局阶段，直插式LED的选型与结构匹配度，直接影响后续SMT或手工焊接的良率，以及整机组装后的显示一致性。本次梳理的三引脚双水平引脚结构LED，覆盖3mm、5mm两种常用胶体直径规格，适配绝大多数通孔焊接的指示灯位需求。

　　从实际应用场景来看，这类三引脚双色LED常被用于设备电源与运行状态的复合指示，单灯位即可实现两种发光状态显示，相比布置两个独立单色LED，能节省至少40%的面板开孔空间，尤其适合小型手持检测设备、嵌入式控制模块这类面板布局紧凑的产品。双水平弯折的引脚设计，并非随意设定的弯折角度，而是匹配标准2.54mm网格PCB的孔位间距，引脚伸出胶体的水平段长度经过反复校核，既保证过波峰焊时引脚能顺利穿过PCB孔位，又不会因引脚过长导致焊接后剪脚工序碰伤胶体封装，同时水平弯折的结构能让LED胶体在面板安装时紧贴定位孔台阶，避免设备运输振动过程中出现灯体歪斜、引脚受力脱焊的问题。

　　设计过程中，首先确定的是胶体部分的尺寸边界：3mm规格的胶体圆柱段直径控制在2.95-3.05mm公差范围内，顶部半球形发光面的曲率半径与圆柱段半径一致，保证发光角度维持在15-20度的常用指示范围，不会出现光线过度散射导致相邻指示灯串光的问题；5mm规格的胶体直径公差控制在4.9-5.1mm，适配面板上常规的5mm指示灯安装孔，胶体根部的法兰凸台厚度设定为0.8mm，安装时卡在面板外侧，配合内侧的热熔固定或者卡圈，能实现IP40级别的面板贴合，避免灰尘从灯位缝隙进入设备内部。

　　引脚部分的设计是整个结构的核心，三根引脚采用平行双水平排布，中间引脚为公共极，两侧引脚分别对应两种发光芯片的电极，引脚的弯折位置距离胶体根部的距离统一为3.2mm，这个尺寸是经过多轮打样验证得出的：如果弯折位置离胶体过近，弯折时产生的应力会传递到胶体内部的芯片绑定点，容易造成金线断裂导致死灯；如果弯折位置过远，会导致LED插入PCB后胶体浮高，无法贴合面板定位面。引脚的横截面尺寸为0.5mm*0.5mm的方形铜基材，表面做镀锡处理，保证焊接时的润湿性，水平段的长度统一为6mm，穿过1.6mm厚度的标准FR4 PCB后，露出板面的长度为1.2-1.8mm，刚好符合波峰焊的引脚露出长度要求，无需额外剪脚即可保证焊接焊点饱满。

　　在结构建模阶段，需要特别注意引脚与胶体的结合部分，胶体根部包裹引脚的长度设定为1.5mm，形成密封结构，避免焊接时助焊剂顺着引脚缝隙渗入胶体内部，造成发光面被污染出现发暗的问题。同时三根引脚的中心间距严格控制在2.54mm，与标准排针的孔位间距一致，设计PCB封装时可以直接调用标准2.54mm间距的通孔封装，无需单独绘制特殊封装，能大幅降低硬件工程师的封装绘制工作量，也减少了封装画错导致的生产报废问题。

　　从安装边界来看，这类LED在面板上安装时，需要预留的最小空间为：以灯体中心为基准，周边3mm范围内不能有高于胶体顶面的结构件，避免遮挡发光视线；PCB背面引脚焊接区域2mm范围内不能布置过高的元器件，防止引脚焊接后与其他元器件发生短路。如果是采用卧式安装的场景，双水平的引脚可以直接贴板焊接，胶体高度距离板面仅4.2mm（3mm规格）或6.2mm（5mm规格），适配内部空间高度受限的薄型设备。

　　实际选型使用时，还要注意不同发光颜色的胶体透光性差异，比如红、黄、绿这类常规颜色的胶体采用透明或者雾面封装，雾面封装的LED发光更柔和，不会产生刺眼的光斑，适合近距离操作的设备面板；透明封装的LED发光亮度更高，适合远距离观察的大型设备状态指示。三引脚的结构相比两引脚的双色LED，公共极的设计能简化驱动电路的布线，只需要两个IO口分别控制两个电极的电平即可实现亮灭、颜色切换，无需额外的分压电阻匹配，降低了电路设计的复杂度。
