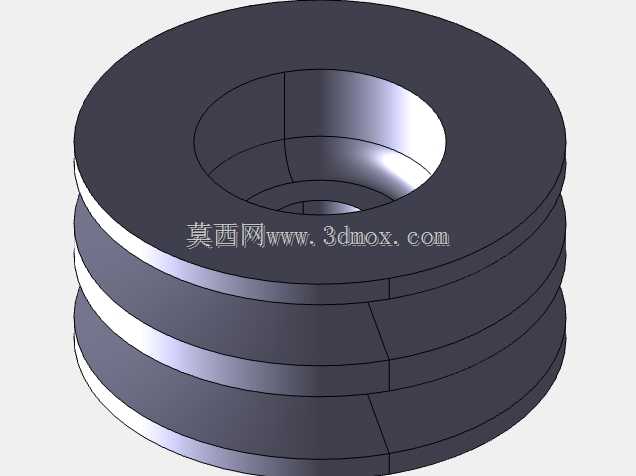

CA6140车床用多层槽式皮带轮结构

　　在普通卧式车床的主传动与进给传动链路中，带轮是承担电机与主轴箱、进给箱之间动力传递的核心基础零件，这款适配CA6140车床的多层槽式带轮，主要用于主轴箱输入端的一级减速传动环节，替代原机床磨损后需要更换的传动部件，也可用于车床改造时的传动比匹配调整。从实际应用场景来看，CA6140作为国内机械加工车间保有量最高的普通卧式车床，日常承担轴类、盘类零件的车削加工，主轴正反转、不同转速区间的切换都依赖主电机到主轴箱的动力传递，带轮长期处于高速运转、带张紧力持续作用的工况，轮槽磨损、内孔配合松动是常见的失效形式，这款带轮的结构设计完全匹配原机床的安装接口，不需要额外改造主轴箱输入轴或者电机安装板就能直接替换。

　　从结构设计思路来看，这款带轮采用多层平行V型槽结构，槽型截面匹配标准三角带的楔角尺寸，多槽设计可以同时安装多根三角带，相比单槽带轮能传递更大的扭矩，避免单根皮带断裂后整机停机的问题，同时多根皮带并联传动也能降低单根皮带的负载，延长皮带的使用寿命。带轮的内孔采用台阶式设计，大直径端的内孔用于和主轴箱输入轴的轴径配合，台阶端面可以实现轴向定位，安装时靠轴肩顶住带轮端面，不需要额外设计定位套就能保证带轮的轴向位置精度，避免运转过程中出现轴向窜动导致皮带偏磨。带轮的轮缘部分做了等厚度设计，每层轮槽之间的隔板厚度经过强度校核，在满负载传动时不会出现隔板变形或者断裂的问题，轮槽的表面粗糙度控制在合理区间，既不会因为过于粗糙加速皮带磨损，也不会因为过于光滑导致皮带打滑。

　　从安装边界尺寸来看，这款带轮的外径尺寸匹配CA6140车床主轴箱输入端的安装空间，安装后带轮外圆和主轴箱侧壁之间留有足够的安全间隙，不会和箱体上的其他零部件发生运动干涉，内孔的配合公差采用基孔制过渡配合，既可以保证和轴的同轴度要求，也方便后续维修时的拆卸更换，不需要使用拉马等专用工具过度施力就能拆下，避免损伤输入轴的轴颈表面。带轮的总宽度尺寸匹配原机床的三角带安装中心距，安装后皮带的张紧行程在电机安装板的调节范围内，不需要额外加长调节螺栓或者调整电机安装位置就能达到合适的张紧力。

　　从功能特性来看，这款带轮的动平衡等级满足普通车床的传动要求，高速运转时不会产生明显的振动，避免振动传递到主轴箱导致加工工件出现振纹，影响零件的表面加工质量。带轮的材料选用常用的灰铸铁材质，具备良好的减震性能，能够吸收传动过程中产生的振动和噪音，同时灰铸铁的耐磨性较好，长期和三角带摩擦也不会出现过快的轮槽磨损，使用寿命能满足车间日常两班倒生产的使用需求。在实际装配过程中，需要注意内孔和轴的配合面清洁，不能有铁屑或者毛刺残留，安装时要保证带轮的端面和轴的中心线垂直，否则会导致皮带受力不均，出现单边磨损过快、传动噪音大的问题。另外多槽带轮安装时要保证和电机端带轮的槽型对齐，所有皮带都处于同一平面内，避免皮带出现扭曲受力的情况，张紧力调整到合适范围后，要试运行一段时间检查皮带的运行状态，确认没有跑偏、打滑、异常噪音的问题后再投入正式加工使用。

　　在机床维修改造场景中，这类标准化的替换带轮不需要重新测绘建模就能直接使用，能够大幅缩短设备维修的停机时间，降低维修成本，对于加工车间的设备维护人员来说，准确的三维模型可以提前核对安装尺寸，避免采购的配件尺寸不符导致无法安装的问题，也可以基于这个模型进行小范围的结构修改，比如调整槽数、改变内孔直径来适配不同的传动改造需求，比如更换不同转速的主电机时，通过改变带轮的直径比来调整主轴的最高转速范围，满足特殊零件的加工需求。
