CA6140车床用28齿直齿传动齿轮

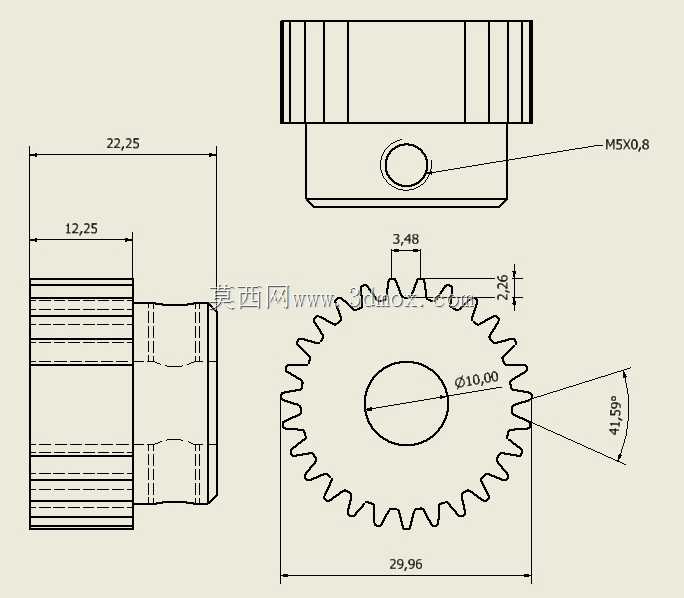

　　这款28齿直齿轮是CA6140普通车床进给传动系统中的核心传动零件，在车床的走刀机构、主轴箱变速传动链路中承担定比扭矩传递的作用，匹配车床对应传动副的传动比设计要求，保障进给量输出的稳定性与传动精度。从结构设计来看，该齿轮采用直齿圆柱齿形设计，齿向与齿轮轴线平行，加工过程中可通过滚齿、插齿工艺直接成型，齿形精度可稳定达到GB/T 10095规定的8级精度，完全满足普通车床传动系统的精度要求，相比斜齿传动，直齿结构不存在轴向分力，安装时无需额外配置承受轴向载荷的推力轴承，可简化对应轴系的结构设计，降低装配与维护的复杂度。齿轮主体采用带轮毂的一体式结构，中心为通孔设计，可直接套装在对应直径的传动轴上，轮毂侧面加工有径向螺纹孔，

　　装配时可通过紧定螺钉实现齿轮与轴的周向固定，避免传动过程中齿轮与轴出现相对转动导致的传动比失准，这种固定方式拆装便捷，在设备日常维护更换配件时无需额外拆卸轴系上的其他相邻零件，可大幅缩短维修停机时间。齿部参数设计上，28齿的齿数选择避开了与啮合配对齿轮的齿数公因数，可有效减少传动过程中齿面的不均匀磨损，延长齿轮的实际使用寿命，齿顶高、齿根高按照标准圆柱齿轮参数设计，齿根处做了标准圆角过渡，可避免热处理以及传动受力时出现应力集中导致的断齿问题。从安装边界来看，齿轮的轮毂长度、齿部宽度、外径尺寸均严格匹配CA6140车床对应安装位置的空间尺寸，装配时不会与箱体内壁、相邻传动零件、换挡机构发生运动干涉，

　　中心通孔的尺寸公差按照H7级精度设计，与对应传动轴的配合为间隙适中的过渡配合，既可以保证装配时的顺畅度，也能避免配合间隙过大导致的传动空程，影响车床进给的精准度。实际应用场景中，这类齿轮除了适配CA6140车床的原厂传动位置，也可用于同规格普通卧式车床的备件替换，以及通用机械传动系统中需要定传动比、中等转速、中等载荷传递的传动链路，在小型自动化设备的动力传输、轻工机械的传动机构中也可根据参数匹配情况选用。设计过程中，齿面的接触强度、齿根的弯曲强度均按照车床额定传动载荷做了校核，可承受车床正常车削作业下的冲击载荷与持续传动扭矩，齿部经过高频淬火处理，表面硬度可达HRC45-50，芯部保持较好的韧性，既可以保证齿面的耐磨性能，

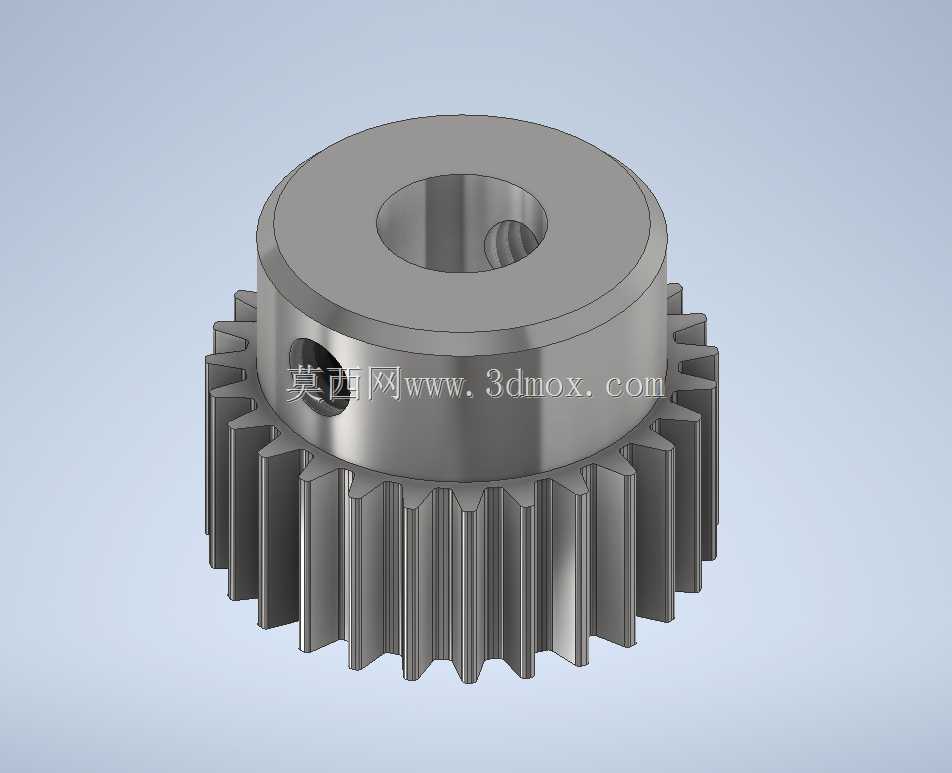

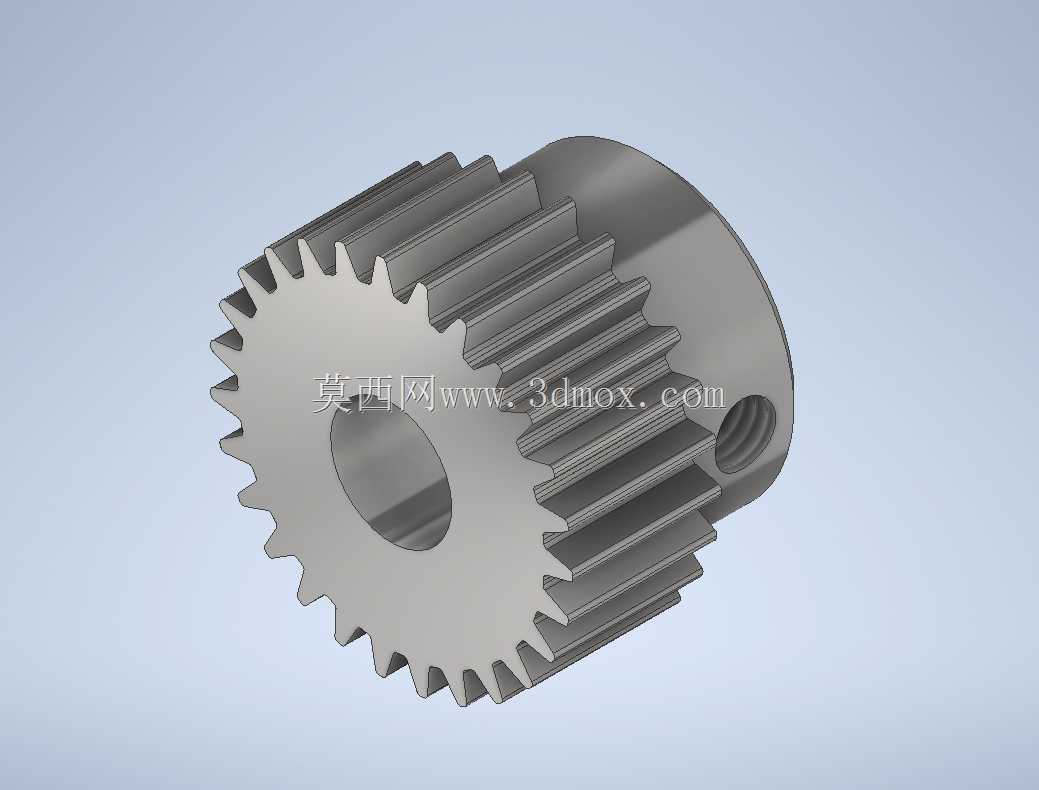

　　也能在承受切削冲击时避免齿部脆断。齿轮的端面加工有平整的定位面，装配时可紧贴轴肩实现轴向定位，无需额外加装调整垫片即可保证齿轮在轴系上的轴向位置精度，确保啮合时的齿宽接触面积达到设计要求，避免偏载导致的局部齿面过度磨损。在建模层面，该模型完整还原了齿形轮廓、轮毂结构、径向紧定螺纹孔、中心通孔的所有细节特征，可直接用于传动机构的运动仿真、干涉检查，也可作为备件加工的三维参考，辅助工艺人员编排加工工序、核算加工余量，在设备改造场景中，也可基于该模型调整参数快速衍生出不同齿数、不同安装尺寸的适配齿轮，缩短设计迭代周期。
