CA6140车床门板限位固定卡子结构

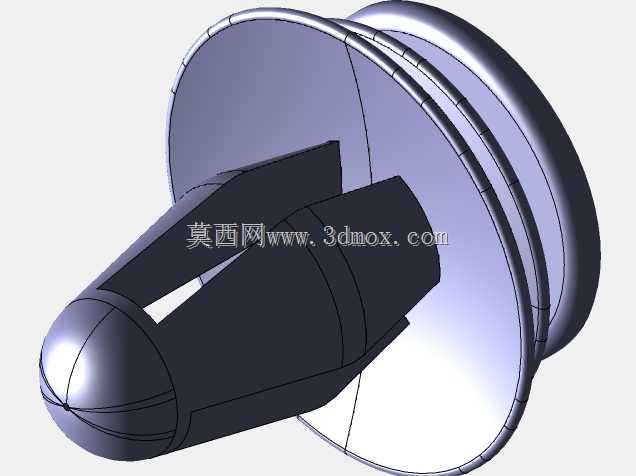

　　在普通卧式车床的日常运维与结构改造场景中，机床防护门板的固定连接件属于损耗率相对较高的易损配件，这类零件看似体量微小，却直接影响防护门的闭合精度、操作便捷性以及整机的安全防护性能，本次拆解建模的卡接零件，正是适配CA6140系列卧式车床防护门板的专用卡接构件。从实际使用场景来看，该卡子安装在车床主轴箱侧防护门板与床身护板的衔接位置，日常操作中，操作人员开合防护门更换刀具、清理切屑、调整工件装夹状态时，该卡子承担门板闭合后的定位锁止功能，避免机床高速切削过程中防护门受振动自行滑移，同时也能在门板完全开启时提供辅助卡位，防止门板受外力晃动磕碰操作人员或加工工件。从功能特性上拆解，该零件采用一体式卡接结构设计，头部为圆弧导向结构，

　　在门板推入安装位时可借助圆弧面自动导正，无需操作人员反复对位调整，中部开设的通槽为弹性变形预留空间，卡入对应卡槽时可依靠结构自身的弹性形变提供持续的卡紧力，避免长期使用后出现松动脱落问题；尾部的多层环形凸缘结构，一方面承担轴向限位作用，卡入到位后凸缘端面与安装板表面完全贴合，控制卡子的轴向窜动间隙在0.1mm以内，另一方面环形槽结构可嵌入薄型橡胶密封圈，阻挡切削液、金属切屑进入卡接配合面，减少磨粒磨损带来的卡滞问题。设计过程中，首先结合CA6140车床原有门板安装位的实测尺寸确定安装边界，卡子整体最大外径适配床身护板上预留的φ22mm安装孔，安装后凸缘突出安装面的高度控制在3mm以内，不会与门板内侧的加强筋产生运动干涉；

　　头部导向段的圆弧半径经过反复适配调整，确保门板开合角度在0到120度范围内，卡入与脱出的操作力保持在15N到20N之间，既不会因为卡接过紧导致门板开合费力，也不会因为卡接力不足导致锁止失效。结构建模时特意规避了容易产生应力集中的直角棱边，所有过渡位置均采用R0.5到R2mm的圆角过渡，考虑到该零件日常会接触切削液、金属切屑，工作环境存在一定的腐蚀与磨损风险，结构设计时将壁厚差控制在2mm以内，避免注塑或粉末冶金加工时出现缩孔、变形等缺陷，适合采用耐磨尼龙或者粉末冶金工艺批量加工，零件的安装方式为直插式，无需额外的紧固件固定，更换时只需用一字螺丝刀撬动尾部凸缘即可取出旧件，新件对准安装孔按压到位即可完成更换，整个更换过程不超过两分钟，

　　可大幅降低设备运维的停机时间。从安装边界来看，该卡子的配合卡槽开设在门板侧边的冷轧钢板折弯件上，卡槽宽度与卡子中部卡接段的尺寸公差控制在H7/h6配合等级，长期反复开合使用后磨损量均匀，不会出现单边磨损导致的卡滞问题；头部的开槽结构除了提供弹性变形空间外，还可在切屑意外进入卡接位时，通过开合动作将切屑从槽内排出，避免切屑卡滞导致锁止失效。在车床的日常保养流程中，这类卡接件属于季度巡检的必查项，一旦发现卡接力下降、表面出现裂纹或者过度磨损，就需要及时更换，否则可能出现防护门闭合不严，切削液飞溅到车间地面造成滑倒风险，或者高速旋转的工件带起的切屑飞出伤人的安全隐患。建模过程中对零件的每一处配合尺寸都做了公差标注，安装位的避让空间也按照实际机床的测量数据做了匹配，确保模型可直接用于配件的加工生产，也可作为同类机床防护结构改造的设计参考，针对不同批次CA6140车床门板安装位的尺寸偏差，模型的卡接段尺寸预留了0.2mm的调整余量，可适配绝大多数在役的CA6140普通卧式车床的防护门板安装需求。
