阀门传动用伺服摇杆结构设计

在工业流体控制领域，阀块作为液压、气动管路系统的核心集成单元，其执行端的动力传递精度直接决定整个管路的流量调节响应速度与压力控制稳定性，伺服摇杆正是衔接伺服驱动输出端与阀块阀芯的关键传动构件。这类摇杆的应用场景覆盖了化工流体输送管路的调节阀组、液压工作站的集成阀块控制单元、工业自动化生产线的气路控制阀岛等多个场景，承担着将伺服部件的旋转扭矩转化为阀芯直线位移或定角度摆动的核心作用，其结构刚性、传动间隙、安装适配性会直接影响阀组的控制精度，一旦摇杆出现形变或者安装错位，很容易导致阀芯行程不到位，引发管路压力波动、流量控制失准等问题，严重时甚至会造成整条流体输送线的工况异常。

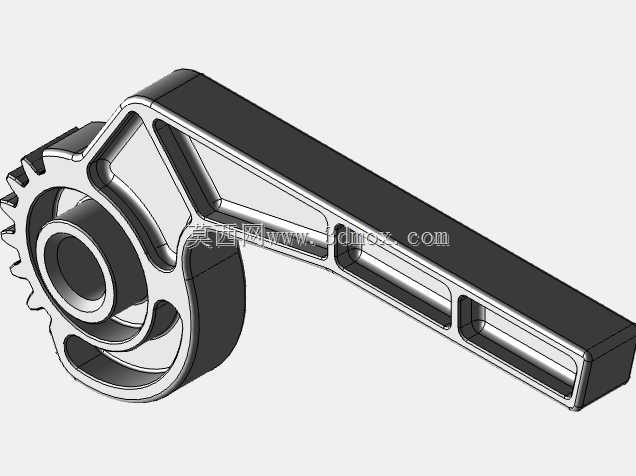

从结构设计逻辑来看，这款摇杆采用了一体化镂空减重设计，主体长臂部分做了等强度的筋条布局，在长臂的非受力区域挖除冗余材料，既能够降低摇杆自身的转动惯量，提升伺服驱动的响应速度，避免启动、换向阶段因为构件自重带来的动作滞后，又能保证长臂在传递扭矩过程中的抗弯、抗扭刚性，不会在大扭矩输出时出现长臂弯折形变。摇杆的动力输入端设置了带定位齿的轴孔结构，齿形结构可以和伺服输出轴的齿形配合实现周向锁止，避免长期往复摆动过程中出现轴孔打滑、传动空程的问题，轴孔的多层台阶设计可以适配不同规格的轴承衬套安装，既能够降低转动过程中的摩擦阻力，也能对输出轴形成径向支撑，减少悬臂受力带来的轴端偏磨。

在安装边界的设计考量上，输入端的齿形轴孔同轴度公差需要控制在IT7级以内，保证和伺服输出轴装配后不会出现偏心摆动，避免额外的径向载荷作用在伺服输出轴承上，缩短驱动部件的使用寿命。长臂末端的阀块连接端设置了带限位槽的安装位，和阀芯推杆连接时可以通过销轴实现铰接，铰接位的间隙控制在0.02mm到0.05mm之间，间隙过小会导致动作卡滞，低温工况下热胀冷缩甚至会出现锁死问题，间隙过大则会带来传动空程，导致阀芯行程控制出现偏差，无法精准匹配控制信号的输出要求。摇杆的整体轮廓做了圆角过渡处理，没有尖锐的棱角凸起，一方面是避免装配过程中划伤操作人员或者周边的管路密封件，另一方面也能减少应力集中点，提升构件长期往复受载下的疲劳寿命，避免应力集中位置在高频摆动过程中出现裂纹扩展，最终导致构件断裂失效。

从实际工况适配的角度出发，这类摇杆在设计时需要充分考虑不同应用场景的载荷特性，应用在高压液压阀块上的摇杆，需要适当提升输入端齿形的啮合接触面积，加大长臂截面的抗弯模量，承受高压工况下阀芯动作带来的大阻力负载；应用在低压气动阀组上的摇杆，则可以在保证结构强度的前提下进一步做镂空减重，提升动作响应速度，适配气动系统快速换向的工况要求。在装配流程上，需要先将输入端的衬套压装到位，确认衬套内孔和轴孔的同轴度符合要求后，再将摇杆装配到伺服输出轴上，锁紧紧定螺钉后手动盘动摇杆，确认全程摆动无卡滞、无异常摩擦后，再连接末端的阀芯推杆，调整铰接位的销轴间隙，保证阀芯全行程动作顺畅，不会出现过位或者行程不足的问题。日常运维过程中，需要定期检查铰接位的磨损情况以及输入端齿形的配合间隙，如果发现间隙超出设计阈值，需要及时更换衬套或者调整安装位置，避免传动误差累积导致阀组控制精度下降。
