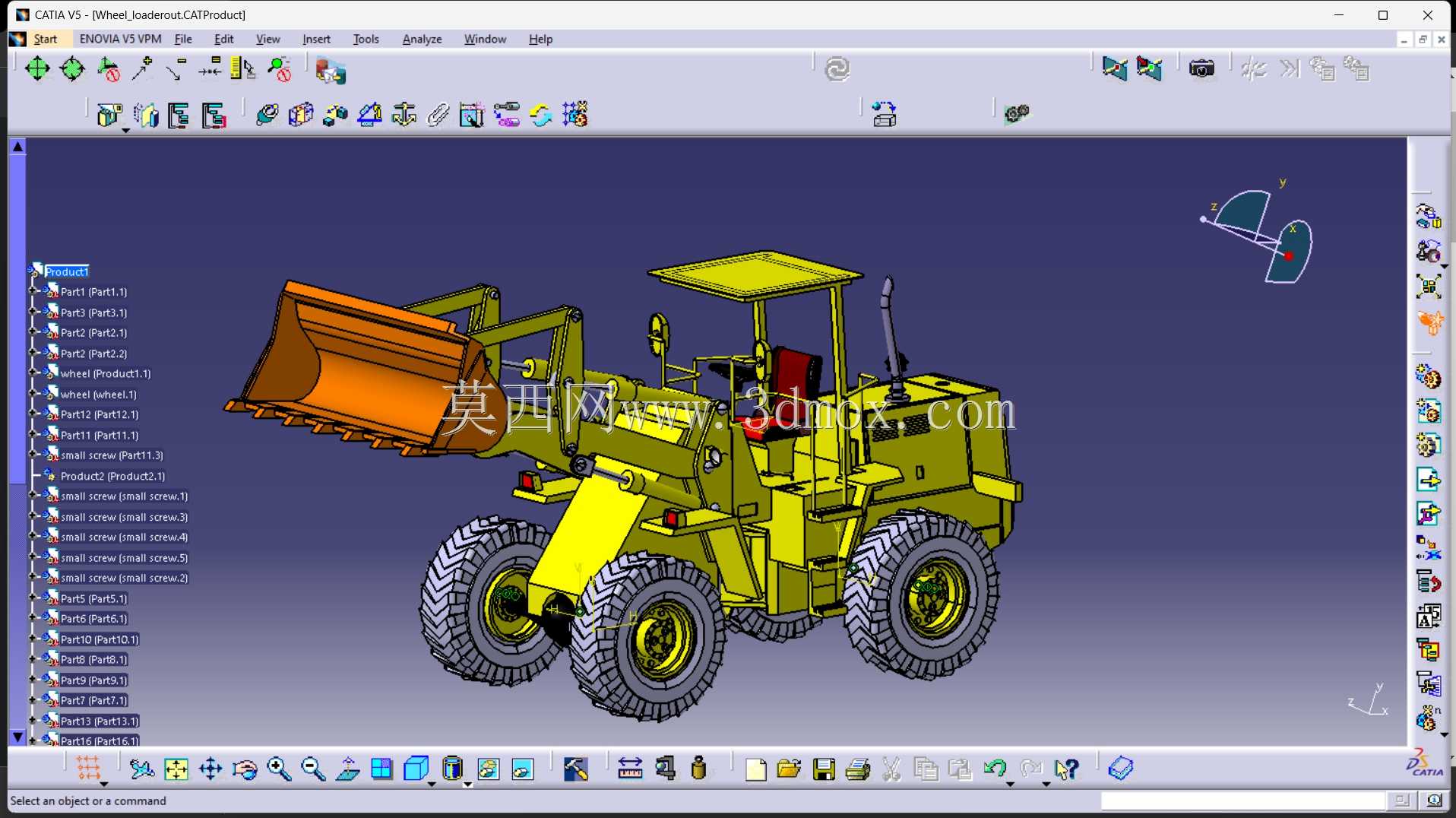

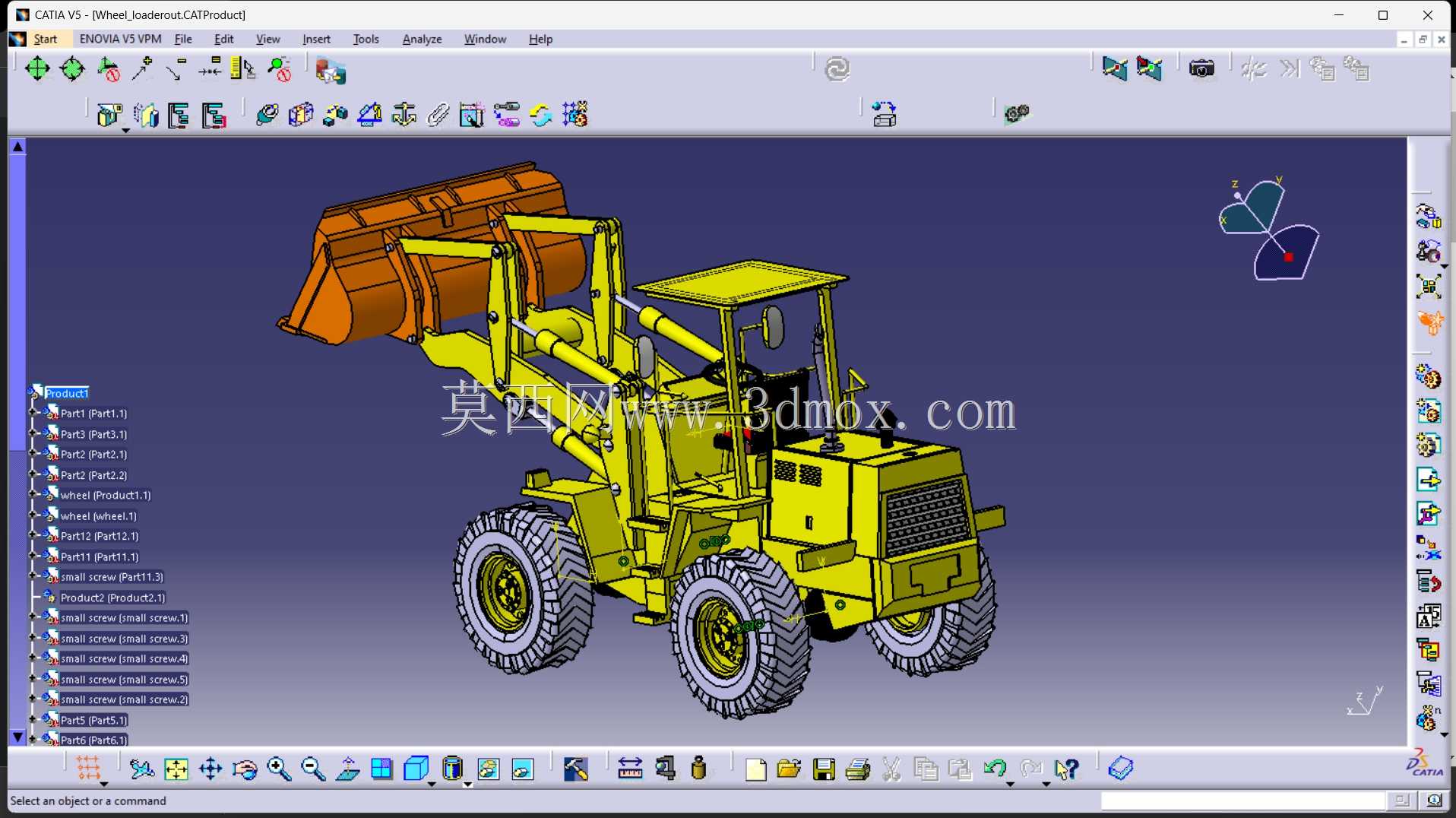

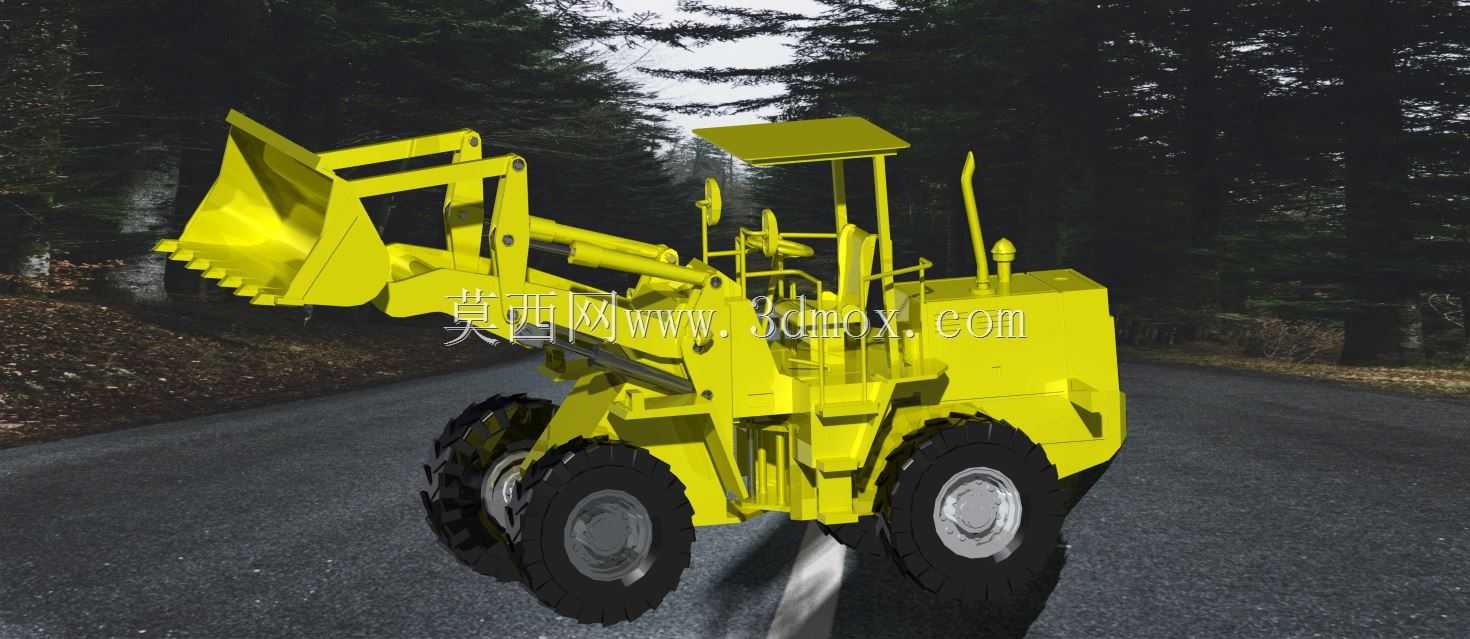

工程作业用轮式装载设备三维结构设计

　　在散料转运、基建现场物料清场、矿山短距离料物转运这类高频重载作业场景里，轮式装载机的结构合理性直接决定了班组作业效率，这套三维结构在建模阶段就完全围绕现场实际作业边界做了参数校核。首先从安装边界来看，整机轮距设定完全匹配国内多数非硬化施工便道的通行宽度，最小转弯半径做了针对性收窄，在城中村改造、厂区内部料场这类狭窄作业面里，不需要额外调整场地动线就能完成转向卸料动作，整机离地间隙参考了工地常见碎石、土堆的凸起高度，避免作业过程中底盘剐蹭造成结构件变形。

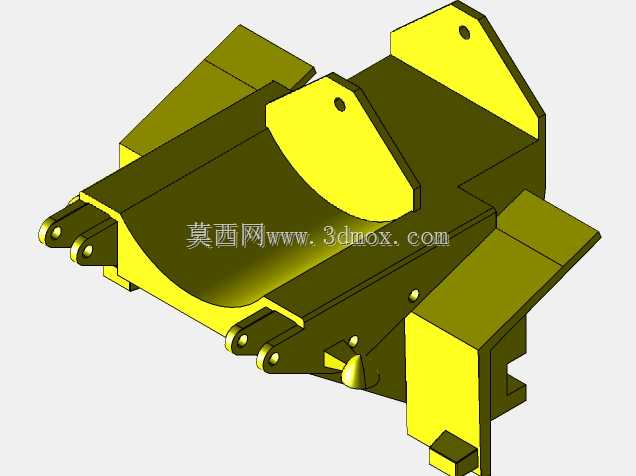

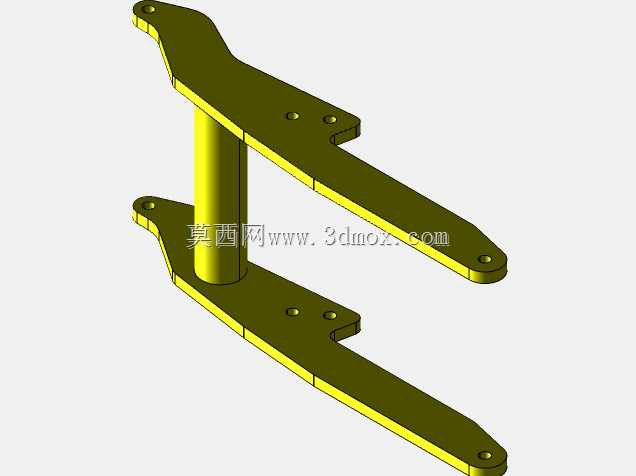

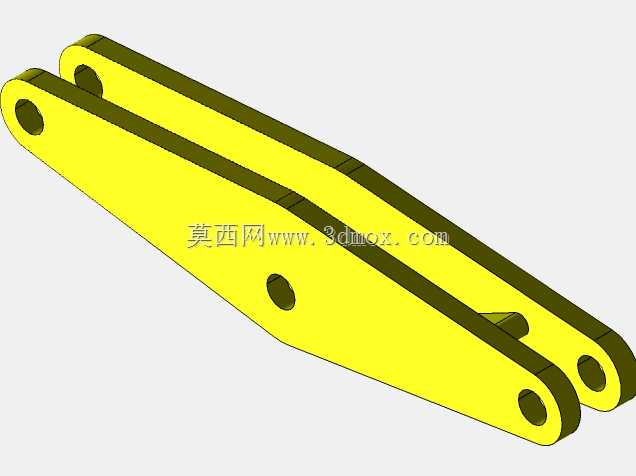

　　设备的核心承载框架做了箱型梁结构设计，建模时特意在动臂铰接点、车架连接位做了应力分散的圆角过渡，没有采用直角焊接的简化结构，实际作业中频繁承受冲击载荷的位置，内部加设了加强筋板，筋板的排布方向完全匹配载荷传导路径，不会出现冗余重量增加同时还能保证结构强度。液压系统的管路排布在模型里做了全路径干涉检查，所有管路沿着车架内侧的走线槽布置，避开了动臂抬升、转向过程中的运动干涉区域，管接头的位置预留了足够的扳手操作空间，后期现场维护更换密封件的时候不需要拆解周边大部件就能完成操作。

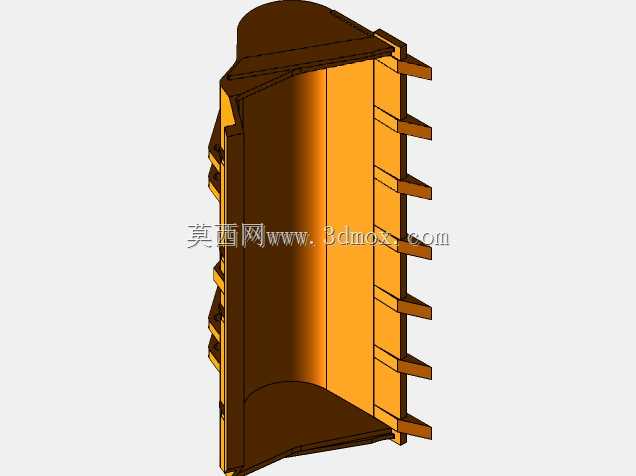

　　从功能特性来看，铲斗的斗容参数匹配了常见的10吨级自卸车的接料高度，动臂举升的最高位置刚好对齐货箱挡板上沿，卸料时不会出现物料撒漏到货箱外侧的情况，翻斗的转动角度做了限位设计，最大倾翻角度下斗内粘黏的湿料也能完全卸净，不会残留余料增加返程的无效负载。转向系统采用了铰接式结构设计，前后车架的铰接点位置做了耐磨衬套的安装位预留，衬套的润滑通道直接连通到车架外侧的黄油嘴，日常打黄油保养的时候不需要钻到车底就能完成润滑操作。

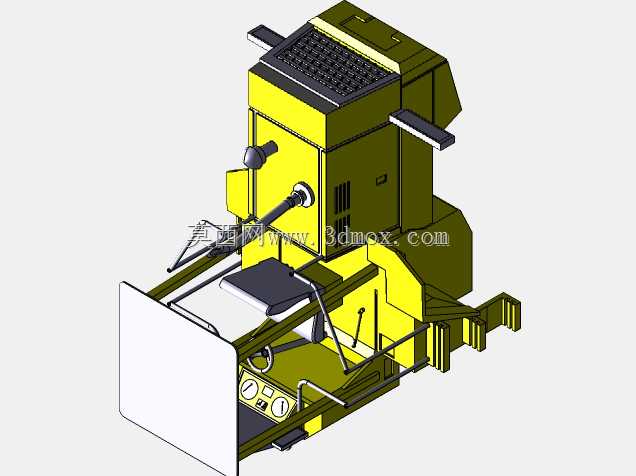

　　设计思路上没有盲目追求参数上的大举升重量，而是针对常见的市政施工、商混站料场转运、园林绿化土方作业这类主流工况做了参数平衡，整机重量控制在合理区间，转场时不需要调用大吨位的平板拖车，普通的货运车辆就能完成跨场地转运。驾驶室的视野边界在建模阶段做了模拟校核，驾驶员坐在正常操作位置时，视线刚好能覆盖铲斗刃口的作业位置，以及后轮的行驶轨迹边缘，作业时不需要频繁探身观察周边情况，降低了误操作的概率。

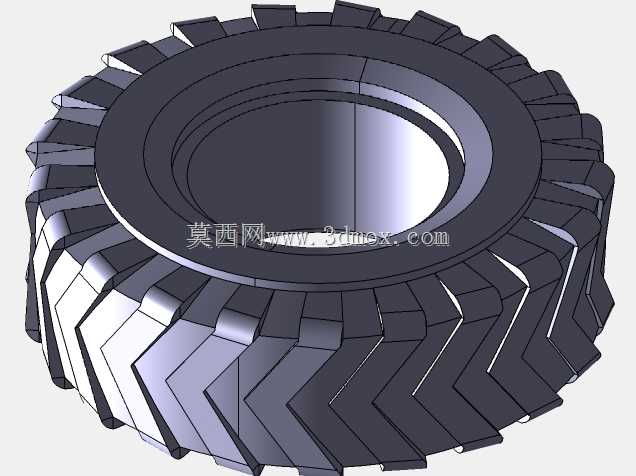

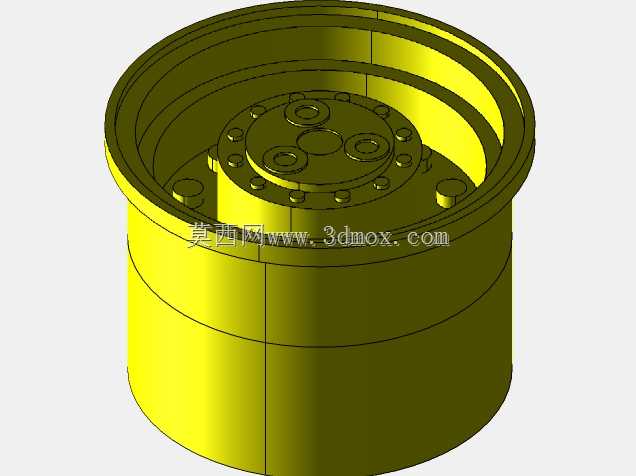

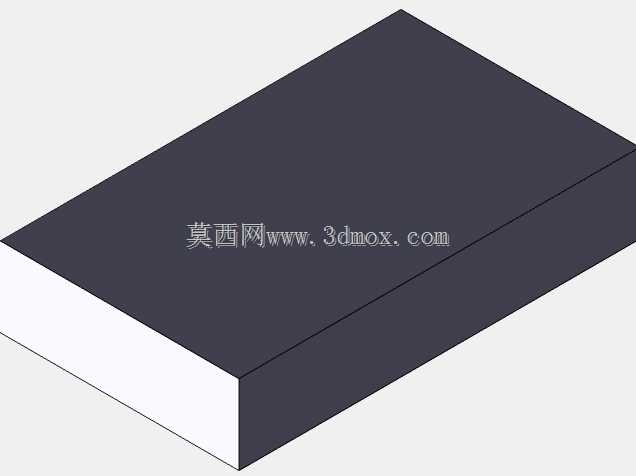

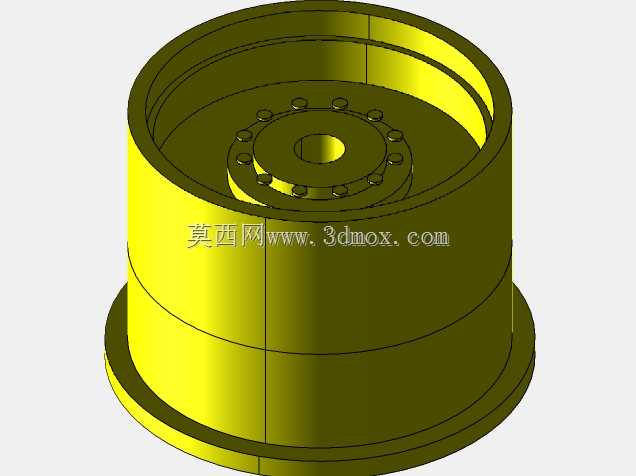

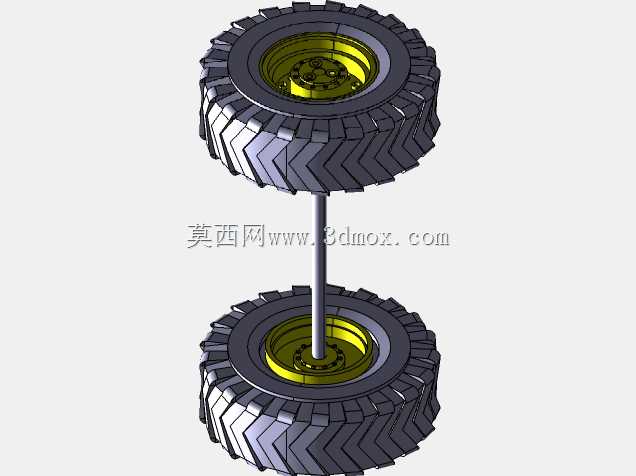

　　行走系统的轮边减速结构在模型里做了完整的装配关系还原，轮胎的花纹深度参考了泥泞场地的抓地力需求，轮毂的螺栓孔位完全匹配行业通用的配件规格，后期现场更换轮胎、轮边密封件的时候能直接采购通用配件替换，不需要定制特殊规格的零部件。车架尾部的配重块位置做了重心匹配计算，满载举升到最高位置时整机的重心依然落在前后轮的支撑边界内，不会出现前倾失稳的情况，配重块的安装方式采用了可拆卸结构，根据不同作业场景的配重需求可以灵活调整配重重量，比如在平整场地做轻载作业时可以拆掉部分配重降低油耗，在重载铲装矿石等高密度物料时加装满配重来提升作业稳定性。

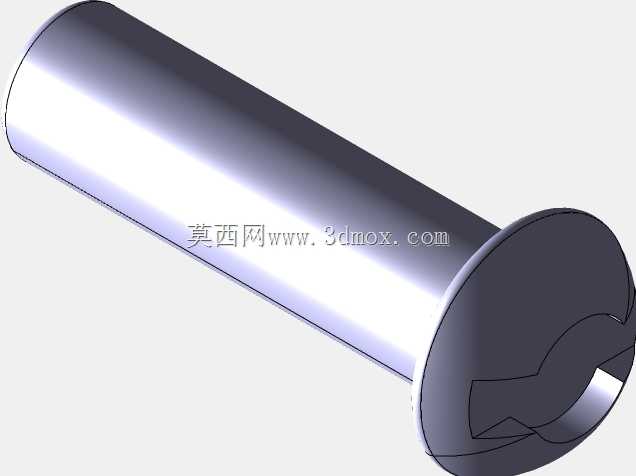

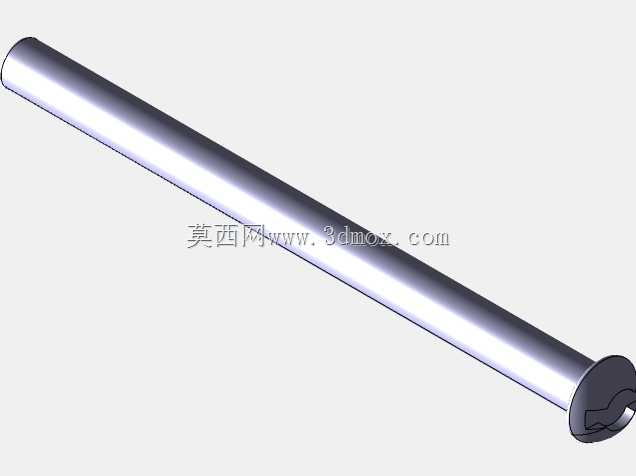

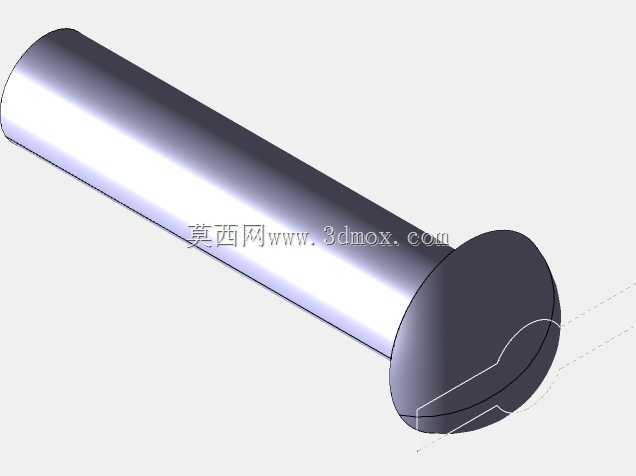

　　所有铰接位置的销轴都做了防脱结构设计，销轴端部的挡板固定孔位对齐了装配时的操作空间，现场拆解销轴的时候不需要用撬棍强行对位就能穿入固定螺栓。液压油箱、燃油箱的安装位置都做了低位布置，进一步降低整机重心，油箱的加油口位置预留了足够的操作空间，加油时不需要站在设备高处就能完成操作，油箱底部的放油螺栓位置正对车架的预留缺口，更换油液的时候废油能直接流入接油容器，不会流到车架表面造成清理负担。
