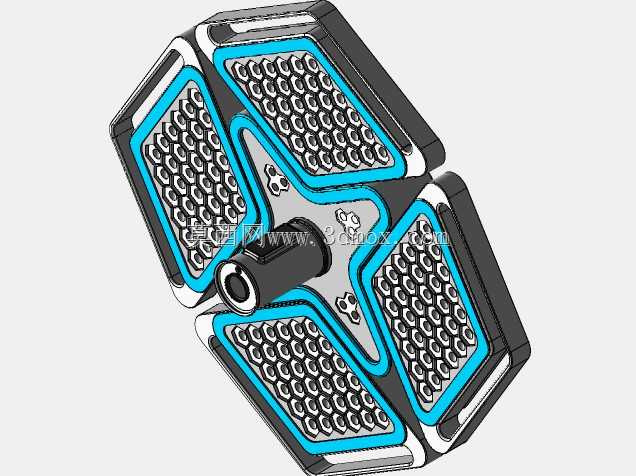

四模块折叠式LED医用手术无影灯头

　　这款四模块折叠式LED灯头，核心应用场景集中在手术室术野照明环节，区别于传统整体式手术灯头，它采用四个独立可调整角度的灯板模块，通过中心转轴基座实现各模块的角度偏转，能从不同方向投射光线，最大程度消除手术区域因医护人员肢体、手术器械遮挡产生的阴影，保障术区光照均匀无死角。从实际用途来看，它可适配吊式、壁挂式等不同安装形式的手术无影灯支架，既可以作为常规外科手术的主照明组件，也能在整形、口腔、微创外科手术中作为辅助补光单元使用，四个模块可根据手术体位、切口位置单独调整照射角度，无需整体挪动灯臂就能完成光照范围的微调，操作效率远高于传统单灯头结构。在功能特性设计上，每个灯板模块表面都采用矩阵式排布的LED灯珠安装孔位，

　　孔位做了下沉式设计，既可以固定灯珠，也能预留出散热间隙，避免灯珠长时间工作积热导致光衰；模块边缘的蓝色饰条并非单纯装饰，它采用耐高温阻燃工程塑料材质，既可以遮挡模块拼接处的结构缝隙，也能在灯头调整角度时起到防滑握持的作用，医护人员可直接握持模块边缘调整角度，无需触碰高温的灯板区域。中心基座部分做了同轴转轴设计，内部预留了走线空腔，四个模块的供电线路可通过中心空腔汇总接入支架的供电回路，避免线路外露在调整角度时出现缠绕、拉扯断裂的问题；基座侧面设置了定位阻尼结构，模块调整到任意角度后都能保持位置稳定，不会出现自行滑落偏移的情况。设计思路上，这款灯头没有采用传统圆形整体灯板的方案，而是选择分体折叠式结构，一方面是为了提升阴影消除能力，

　　多方向多角度布光比单一大面积灯板的无影效果更好，另一方面是考虑到运输与安装便利性，四个模块可在出厂时收拢折叠，减小包装体积，安装到支架上之后再展开调整，降低高空安装的操作难度。外形尺寸方面，收拢状态下整体轮廓接近矩形，对角线尺寸控制在常规手术灯头的安装适配范围内，可直接替换现有同规格接口的老旧手术灯头，无需额外更换支架转接件；展开后四个模块向外伸展，最大照射覆盖直径可满足常规开腹、关节置换等大术野的照明需求，最小收拢角度下可将光照集中在直径15厘米的小区域，适配手足外科、眼科等精细手术的小范围高照度需求。安装边界上，中心基座的连接端采用标准无影灯通用接口尺寸，接口处做了定位销孔与防转卡槽，

　　安装时对准支架连接端的销钉插入后拧紧固定环即可完成安装，不需要额外定制转接法兰；整体重量控制在同功率整体灯头的80%左右，对支架的承重负载要求更低，适配绝大多数现有手术无影灯的悬臂承重范围，不会出现悬臂下坠、定位不稳的问题。每个灯板模块背面都预留了散热鳍片的安装位，建模时已经考虑到散热组件的装配间隙，灯珠工作产生的热量可通过背面的散热结构快速导出，长时间连续工作时灯板表面温度不会超过安全阈值，避免对手术区域的无菌单、患者组织造成热损伤。模块之间的连接转轴做了角度限位设计，最大展开角度不会超过设计阈值，避免内部走线被过度拉扯，同时也防止模块展开角度过大碰撞到周边的吊塔、监护设备。灯板表面的灯珠矩阵排布经过照度模拟计算，相邻灯珠的光照范围在术区平面形成均匀重叠，不会出现明暗相间的光斑，中心区域照度与边缘区域照度差值控制在医用照明标准要求的范围内，满足长时间手术的光照需求，不会造成医护人员的视觉疲劳。
