台式医用检测分析仪外观结构设计

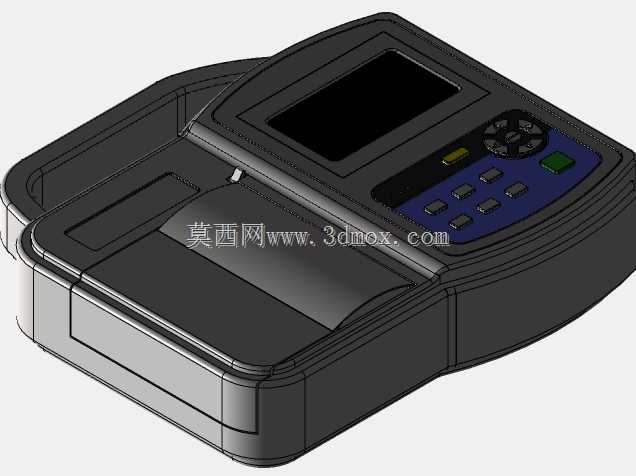

　　这款台式检测设备的结构设计，首先围绕基层门诊、临床科室的日常检验场景展开，日常放置在检验科操作台面、急诊诊桌甚至移动诊疗车的台面上使用，不需要额外的安装支架，底部做了整圈的防滑支撑边，避免日常操作时设备滑动移位。设备整体采用一体化上掀盖的结构布局，左侧为样本检测仓区域，上盖做了内凹的扣手位，操作人员单手即可掀开仓盖放置检测样本，仓体周边做了凸起的挡边结构，即便检测过程中有少量液体洒出，也会被挡边限制在仓体区域内，不会流到设备内部的电路区域，降低日常使用的故障概率。右侧为人机交互区域，上方设置嵌入式的液晶显示屏安装位，屏幕做了下沉式的安装槽，屏幕表面比周边的操作面板低1.2mm，避免日常擦拭清洁时刮花屏幕表面，

　　也能减少外力磕碰直接冲击屏幕的风险。屏幕下方的操作按键区做了分区设计，最上方是五向导航按键，周围做了环形的凸起限位，操作人员盲操作时可以靠触感快速定位导航键位置，下方的功能按键采用等距排列，每个按键的凸起高度为2.5mm，按压力度设置在1.8N左右，兼顾操作反馈和长时间按压的舒适度，按键旁预留了状态指示灯的安装位，不同颜色的指示灯可以直接反馈设备的运行、待机、故障状态，不需要操作人员频繁查看屏幕内容。设备的整体外形做了圆角过渡处理，所有外露的棱边都做了R3以上的圆角，避免日常搬运、操作时磕碰划伤操作人员，外壳采用上下分壳的结构，连接螺丝全部隐藏在底部的防滑胶垫下方，外表面没有外露的螺丝孔，既提升了外观的整洁度，

　　也方便日常对设备表面进行擦拭消毒，符合医疗设备定期消杀的使用要求。在内部结构的排布上，检测仓区域和电路控制区域做了独立的分隔腔，中间设置走线槽，检测仓的光路组件、样本托架全部采用模块化安装设计，后期维护时不需要拆解整个设备外壳，只需要掀开检测仓上盖就可以完成组件的更换和校准。设备后侧预留了电源接口、数据传输接口的安装位，接口位置距离台面高度为15mm，插拔线材时不需要抬起设备，接口周边做了加厚的支撑筋，避免频繁插拔线材导致接口松动脱落。设备底部预留了四个脚垫的安装柱，脚垫采用防滑橡胶材质，高度为5mm，可以在不平整的台面上通过脚垫的微量变形保持设备放置平稳，同时脚垫可以隔绝台面上的少量积水，避免设备底壳长期接触液体出现腐蚀。

　　操作面板的倾斜角度设置为12度，操作人员坐在设备前操作时，视线刚好和屏幕垂直，不需要低头或者仰头查看屏幕内容，长时间操作也不容易产生视觉疲劳，按键区的位置刚好在操作人员自然垂手的操作范围内，操作按键时不需要抬高手臂，符合人机工程学的设计要求。检测仓的开盖角度设置为105度，掀开上盖后，仓内的样本托架完全暴露在操作人员的视线范围内，放置样本时不会被上盖遮挡视线，上盖和仓体之间采用阻尼转轴连接，掀开过程中可以停留在任意角度，不会出现上盖突然回落砸到操作人员手部的情况。设备的外壳壁厚设置为2.5mm，内部的支撑筋厚度为1.2mm，既保证了外壳的结构强度，日常搬运时不会出现壳体变形，也尽可能控制了设备的整体重量，单人即可完成设备的搬运和位置调整。
