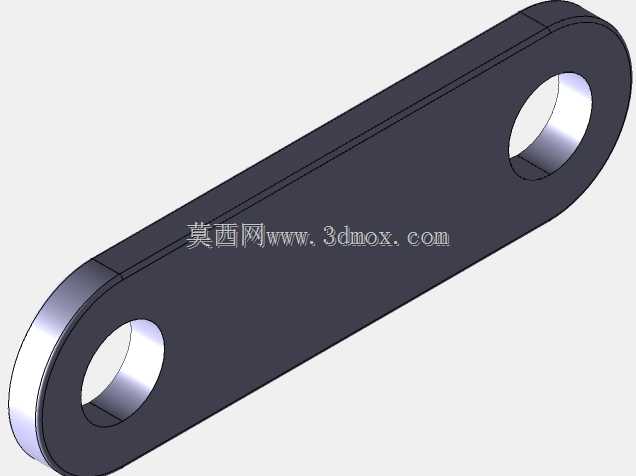

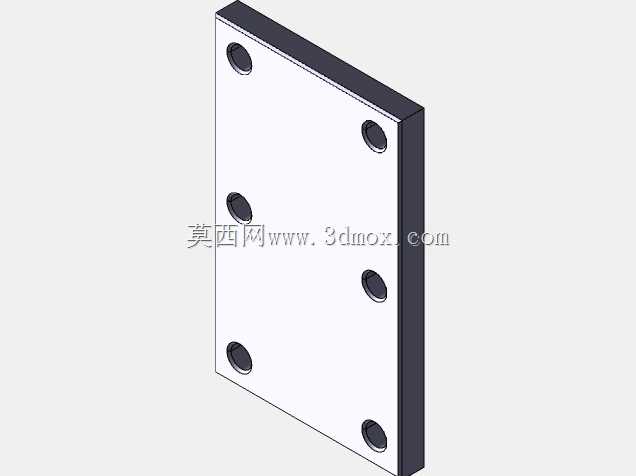

CA6140车床三角加强吊接结构件

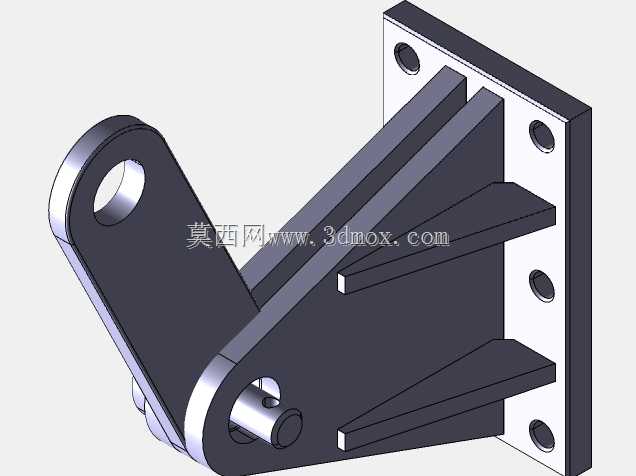

　　在普通卧式车床的装配与运维场景中，这类三角构型的吊接支撑件是床身附属部件装配时的关键受力构件，日常生产里常被用于主轴箱侧部、进给箱吊装位或者溜板箱辅助限位的连接点位，承担起部件吊装时的载荷传递、装配后的结构补强作用。很多车间在进行CA6140车床大修、部件拆解重组时，经常会遇到原有吊接件因长期受交变载荷出现耳孔磨损、筋板变形的问题，这时候精准复刻的结构件就能直接替换原有失效件，减少现场焊补修配的工作量，也能避免修配件受力不均带来的安全隐患。从结构设计逻辑来看，这个构件采用直角三角的斜筋构型，完全是贴合金属切削机床的受力特点做的优化：直角边分别对应两个安装贴合面，能完全贴靠在被连接件的垂直安装面上，不会出现安装间隙带来的应力集中；

　　斜边做等厚度的整板延伸，从直角交汇点一直延伸到吊耳孔的外侧，把吊装时的斜向拉力直接分解到两个垂直安装面的紧固点位上，避免单点受力导致的连接螺栓剪切断裂。吊耳孔做了翻边加厚处理，这部分的设计细节很关键——普通平板直接开孔的话，孔壁的接触面积小，吊装时吊环或者销轴的压应力很容易超过板材的屈服强度，导致孔位拉长变形，翻边结构相当于在孔位处增加了轴向的接触长度，既能分散销轴的压应力，也能提升孔位的抗变形能力，哪怕是频繁拆装吊装，孔位的形位公差也能保持稳定。做三维建模的时候，要特别注意两个直角安装面的平面度公差，还有吊耳孔的中心与两个安装面的位置度要求：如果安装面平面度超差，紧固后构件会出现内应力，长期受载容易在筋板转角处产生疲劳裂纹；

　　如果吊耳孔位置偏移，吊装时部件的重心就会偏离吊点垂线，不仅吊装过程晃荡风险高，装配对位的时候也会出现孔位错位，需要反复调整才能对准连接螺栓。从安装边界来看，这个构件的斜边外侧没有多余的凸起结构，完全避开了CA6140车床床身的走线槽、润滑油管的排布空间，安装后不会和周边的管线、操作手柄产生运动干涉，斜筋的厚度控制也兼顾了强度和安装空间，不会因为构件过厚导致相邻的防护罩无法正常装配。实际生产验证中，这类结构的吊接件在承受额定吊装载荷时，筋板的最大应力集中点出现在直角转角的内侧位置，所以建模时特意在转角处做了小半径的圆弧过渡，避免直角锐边带来的应力集中效应，这个细节很多新手建模的时候容易忽略，直接做直角拼接，

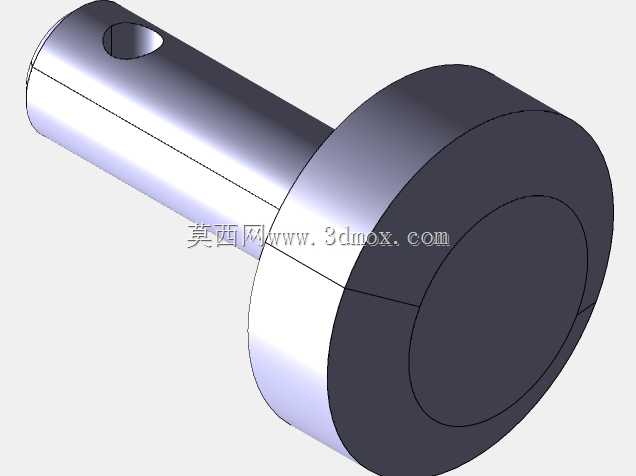

　　实际使用时很容易在转角处开裂。另外吊耳孔的内径尺寸是和CA6140车床原配的吊装销轴做的匹配设计，间隙控制在合理的装配公差范围内，既不会因为间隙过大导致吊装时窜动，也不会因为间隙过小导致销轴拆装困难，日常维护时不需要额外修配就能直接装配使用。在机床的日常运行中，这个构件除了吊装时的受力，装配完成后也能起到辅助加强两个垂直连接部件刚度的作用，减少机床切削时的部件振动，提升加工时的稳定性，尤其是在进行大切深的重切削加工时，补强后的连接位刚性更好，不容易出现振纹，能间接提升零件的加工表面质量。
