机床配套可扩展操作工作台结构设计

　　这款配套机床使用的操作工作台，主要面向CA6140类普通车床的工位辅助场景设计，解决车间生产中机床旁操作空间不足、工具工件无处规整放置的实际问题。在机械加工车间的实际布局中，普通车床的操作侧往往需要预留操作人员的站位、工件周转的临时放置区、常用量具工具的随手取用区域，很多车间会采用焊接式的简易角铁架搭配木板作为临时工作台，这类临时结构往往存在承重不足、台面易被切削液腐蚀、与机床贴合度差、边角容易磕碰操作人员的问题，这款工作台的设计正是针对这些现场痛点展开。

　　从结构设计思路来看，整体采用分体式模块化的钣金焊接框架，主台面为加厚冷轧钢板折弯成型，台面边缘做了3mm的折边处理，一方面提升台面整体的抗弯折强度，另一方面可以防止台面上放置的小型零件、量具滑落，同时折边形成的挡边可以阻挡切削液、润滑油流到地面，保持工位周边的整洁。主台面下方的支撑框架采用矩形钢管焊接成整体框架，框架底部预留了调节脚杯的安装孔位，可以根据车间地面的平整度调整工作台的整体水平度，避免因为地面不平导致台面晃动，影响工件放置的稳定性。

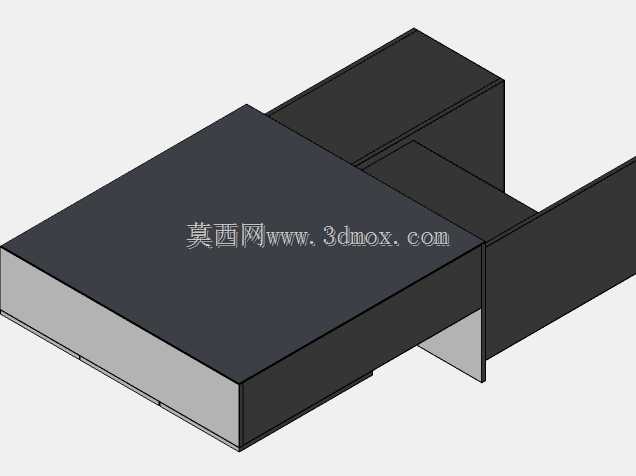

　　工作台的侧边设计了可抽拉的延伸托板结构，这部分结构主要用于临时放置待加工的长轴类工件，或是加工完成后需要临时码放的小型零件，延伸托板采用滑轨连接，不需要使用时可以完全推入主体框架内部，不会额外占用车间的通行空间，当需要加工长度超过机床主轴通孔的长轴工件时，可以拉出延伸托板作为工件的辅助支撑，避免长轴工件因为自重产生挠度，影响加工精度，也防止工件悬伸过长碰到操作人员。

　　从安装边界来看，这款工作台的整体高度设计为850mm，与CA6140车床的操作手柄中心高度保持一致，操作人员在操作机床时不需要大幅度弯腰或是抬高手臂就可以拿到台面上放置的工具、量具，符合人机工程学的操作高度要求。工作台靠近机床的一侧做了内凹的避让结构，可以完美贴合车床床身的外侧轮廓，安装后工作台与机床之间不会留下缝隙，避免小零件、切屑掉落到缝隙中难以清理。主台面的有效使用尺寸为1200mm800mm，足够放置常用的卡尺、千分尺、刀具盒以及临时周转的小型工件，延伸托板拉出后可以额外增加600mm400mm的放置空间，满足长工件的临时支撑需求。

　　在功能特性上，工作台的所有钣金表面都做了喷塑处理，耐油污、耐切削液腐蚀，日常清理只需要用抹布擦拭即可，不会像木质台面那样容易被油液浸泡变形。框架的焊接位置都做了打磨去毛刺处理，所有外露的边角都做了R3的圆角处理，避免操作人员在工位移动时被尖锐边角划伤。支撑框架的底部预留了地脚螺栓的安装孔，如果车间需要固定工作台位置，可以通过膨胀螺栓将工作台与地面固定，即使放置较重的工件也不会出现移位的情况。

　　实际车间应用中，这类工作台除了配套普通车床使用，也可以放置在磨床、铣床等通用机床的操作侧作为工位辅助台，模块化的结构设计可以根据不同机床的床身轮廓调整侧边避让结构的尺寸，不需要重新设计整体框架就可以适配不同型号的机床设备。相比市面上通用的钳工工作台，这款专门针对机床工位设计的工作台没有设置多余的抽屉、挂板结构，避免占用操作空间，整体结构更加简洁，制造成本更低，同时完全满足机床操作工位的实际使用需求，不会出现功能冗余的情况。在三维建模过程中，所有钣金件的折弯系数都按照实际冷轧钢板的加工参数设置，焊接预留量也做了对应调整，模型可以直接导出工程图用于生产加工，不需要后续做过多的参数调整。
