CA6140车床用炮口制退式机械构件

　　在普通卧式车床的切削加工场景中，尤其是针对长轴类、带台阶异形回转件的装夹与切削负载控制环节，这类轴式制动构件常被用于配套工装的辅助阻尼环节，也可作为CA6140车床进给系统中过载保护的配套结构件使用。从实际加工工况来看，CA6140作为通用卧式车床，日常承担轴类、盘套类零件的粗精车加工，进给过程中若遇到硬质点、切削参数突变的情况，传动链瞬间负载激增，这类带阻尼制动结构的轴件可通过自身的摩擦阻尼结构消耗瞬时冲击能量，避免传动齿轮、进给丝杠出现打齿、崩损的问题。

　　从结构设计逻辑来看，该构件采用一体化轴身设计，主体分为大直径阻尼段与小直径安装轴段两部分，大直径段外圆做了多道环形槽结构，这些环形槽并非减重设计，而是用于嵌入阻尼摩擦片，当构件穿入配套的安装座孔后，环形槽内的摩擦片与座孔内壁保持过盈配合，当轴身受到超过阈值的扭矩冲击时，摩擦片与座孔之间产生可控滑动，将冲击动能转化为摩擦热耗散，实现过载保护的功能。小直径轴段为光轴设计，表面粗糙度控制在Ra1.6以内，用于与传动链的连接套做间隙配合，配合公差选用H7/h6，既保证传动过程中的同轴度，又方便拆装维护。

　　从安装边界尺寸来看，大直径阻尼段的外圆尺寸适配CA6140车床进给箱旁的预留安装孔位，轴向总长度控制在120mm以内，安装时不需要对原有床身结构做二次加工，仅需拆除原有端盖后将构件穿入预留孔，小直径轴段与进给蜗杆的端部连接套对接，轴向定位依靠轴肩端面与安装座端面的贴合实现，不需要额外加装定位销，装配工序可控制在15分钟以内，适配车间日常设备维护的快换需求。

　　在实际使用过程中，该构件的阻尼力矩可通过更换不同摩擦系数的环形摩擦片进行调整，针对粗加工工况可选用高摩擦系数的铜基粉末冶金摩擦片，提供更大的阻尼阈值，应对大切深、大进给的粗车冲击；精加工工况下可更换低摩擦系数的聚四氟乙烯摩擦片，降低阻尼阈值，保证进给运动的平顺性，避免阻尼过大导致进给卡顿影响工件表面粗糙度。构件的大直径段端面做了倒角处理，倒角尺寸为C2，既方便装配时的导向导入，又能去除加工毛刺避免装配时割伤操作人员，轴身所有棱边均做了R0.5的倒钝处理，符合机械加工零件的安全设计规范。

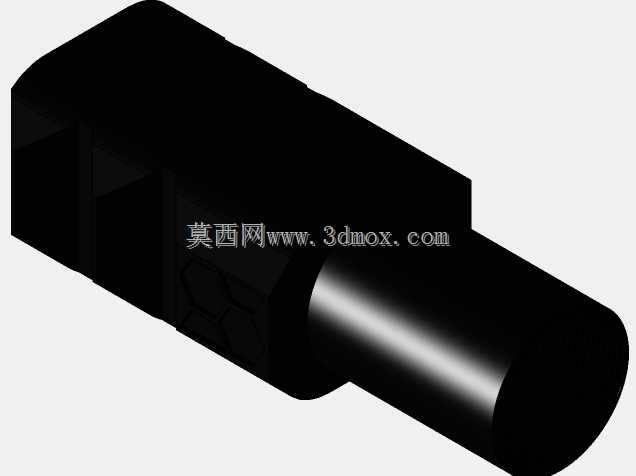

　　从建模细节来看，该三维模型完整还原了零件的所有加工特征，包括环形槽的槽宽、槽深尺寸，轴段的同轴度公差标注基准，端面的倒角与棱边倒钝特征，模型的特征树按照实际加工工序排布，先做轴身的回转体基础特征，再切削环形槽，最后做倒角与倒钝处理，结构工程师可直接调用该模型用于CA6140车床的工装改造、备件测绘建模，也可参考该阻尼轴的结构逻辑，设计其他机床设备的进给过载保护构件。需要注意的是，该构件的摩擦片安装槽尺寸与标准O型圈、摩擦片的通用尺寸适配，不需要定制非标密封件与摩擦件，备件采购成本低，适合中小机加工车间的设备日常维护使用。在切削加工该零件的过程中，大直径段的外圆与小直径轴段的同轴度需要控制在0.02mm以内，否则装配后会出现摩擦片偏磨、阻尼力矩不稳定的问题，加工时可采用两顶尖装夹的方式一次车削成型，避免二次装夹带来的同轴度误差，环形槽的槽宽公差控制在±0.05mm，保证摩擦片嵌入后不会出现轴向窜动。
