CA6140车床用多拐曲轴结构设计

　　在普通卧式车床的主轴传动系统中，曲轴类部件承担着将旋转动力转化为特定往复动作、或是传递分段扭矩的核心作用，这款适配CA6140车床的多拐曲轴，正是针对车床主轴箱内特定传动链路的工况需求完成的结构设计。从实际应用场景来看，CA6140作为通用型卧式车床，承担着轴类、盘类零件的车削加工任务，主轴箱内的传动部件需要在持续变速、变载荷的工况下保持稳定的动力输出，这款曲轴的多拐偏心结构，正是为了匹配主轴箱内曲柄连杆机构的动作行程，实现特定工位的往复进给驱动，或是在分段传动结构中完成不同相位的扭矩传递，避免单轴直连带来的传动冲击。

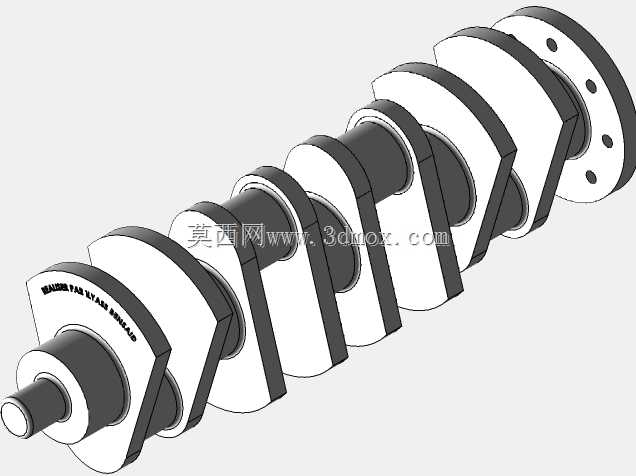

　　从功能特性上看，这款曲轴采用整体式多拐结构设计，各曲柄销与主轴颈的同轴度、相位角公差严格匹配车床传动的精度要求，右端带连接法兰结构，可直接与主轴箱内的传动齿轮或联轴器对接，法兰端的螺栓孔采用均布设计，保证连接时的动平衡性能，避免高速运转时产生额外振动影响车床加工精度。曲轴的左端为阶梯轴结构，预留了轴承安装位，可直接适配CA6140主轴箱内的标准滚动轴承，安装时无需额外改制轴承座，能够直接替换原有同规格传动部件，降低设备维护的改制成本。

　　设计过程中，首先根据CA6140主轴箱内的安装空间边界，确定了各主轴颈的直径尺寸、曲柄的回转半径，以及各曲拐之间的相位夹角，保证曲轴运转时不会与箱体内壁、周边齿轮、拨叉部件产生运动干涉。各曲柄臂采用圆弧过渡结构，避免应力集中导致的部件疲劳损坏，毕竟车床在进行大切深车削加工时，传动链路会承受瞬时冲击载荷，圆弧过渡结构能够有效分散应力集中点，提升部件的使用寿命。曲柄销与主轴颈的表面预留了磨削加工余量，实际生产时可通过外圆磨床完成精加工，保证配合面的表面粗糙度与尺寸精度，满足轴承、连杆衬套的配合公差要求。

　　从安装边界来看，这款曲轴的总长度、各轴段的直径尺寸完全匹配CA6140主轴箱内的原有安装位，右端法兰的止口直径、螺栓孔分布圆直径与原厂连接部件完全适配，安装时只需依次将左端轴承、各曲拐对应的连杆部件、右端法兰连接件按顺序装配，即可完成部件的安装调试，无需对主轴箱的原有结构进行任何改动。在实际运转过程中，各曲拐的偏心质量经过对称配重设计，曲轴运转时的动平衡精度满足车床主轴传动系统的要求，不会因为偏心振动导致加工工件出现表面振纹，能够保证车床在不同转速档位下的传动稳定性。

　　不同于内燃机用曲轴的大行程、高载荷设计，这款适配车床的曲轴在结构上更侧重传动精度与运转平稳性，曲柄臂的厚度、轴颈的直径配比都经过刚度校核，保证在传递额定扭矩时不会出现挠曲变形，避免因为轴系变形导致齿轮啮合错位、轴承偏磨等问题。各油道的预留位置也匹配主轴箱内的润滑系统，润滑油可通过主轴颈的油孔进入各配合面，形成持续的油膜润滑，降低部件运转时的磨损，延长维护周期。在实际设备维护场景中，这类曲轴的损坏多来自于长期过载导致的轴颈磨损、或是曲柄臂疲劳裂纹，这款设计在应力集中区域做了结构强化，能够有效降低这类故障的发生概率，适配车床日常加工的常规载荷工况，无论是普通钢件的粗车加工，还是有色金属的精车加工，都能保持稳定的传动性能。
