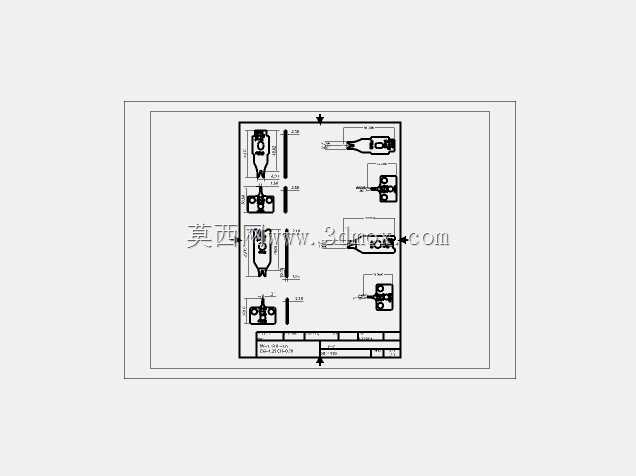

CA6140机床用端子压接终端刀片结构

　　在机床线束加工的工位场景里，这类终端刀片是线束压接工序里直接决定端子压合质量的核心执行零件，配套CA6140机床改造的线束加工工装使用时，需要匹配压接工位的进给行程、模座安装槽位完成装配，日常作业中负责完成CKDK类线束端子与导线端部的压接成型，让端子的咬合结构能牢牢抱紧导线线芯与绝缘层，避免线束在设备布线、长期震动工况下出现松脱、接触不良的问题。从结构设计逻辑来看，这款刀片的刃口轮廓完全对应对应规格端子的压接形变轮廓，不同位置的刃口高度差经过精准计算，压合时能让端子的金属壳体按照预设的形变路径产生塑性变形，既不会因为压接过深切断线芯，也不会因为压合量不足导致端子拉脱力达不到使用要求。刀片的安装基准面做了平面度管控，

　　装配时贴紧模座的定位面后，通过侧边的紧固螺钉完成锁固，安装边界完全适配常规压接模座的槽宽尺寸，不需要额外做二次加工就能直接替换同规格的磨损刀片。实际生产场景中，这类刀片的损耗主要来自长期金属压合带来的刃口磨损、崩缺，当压接后的端子出现飞边、压合错位、拉脱力不足时，就需要检查刀片刃口的磨损情况，及时更换。设计这类刀片的时候，首先要匹配对应端子的截面参数，不同线径的端子对应的压接深度、刃口圆弧尺寸都有明确的对应关系，刃口的过渡圆角不能过小，否则压接过程中会在端子表面产生应力集中点，后续使用中容易出现端子断裂的问题；同时刀片的整体厚度要和模座的安装槽间隙控制在合理范围，间隙过大会导致压接过程中刀片出现窜动，压合位置偏移，

　　间隙过小则会出现装卡困难，热胀工况下容易卡死。从外形尺寸来看，刀片整体为长条式结构，不同功能的压接工位沿刀片长度方向排布，每个压接位的中心距和压接设备的进给步距匹配，连续作业时设备每完成一次进给，对应工位的刃口就完成一次压合动作，多工位排布的设计可以在单次刀片安装后完成不同规格端子的压接作业，减少换刀调试的时间。在机床加工线束的实际产线里，这类刀片的性能直接影响线束加工的良品率，刃口的硬度需要达到对应的热处理要求，保证长期压接作业下的耐磨性能，同时刃口的轮廓精度要控制在公差范围内，确保每一个压接完成的端子形变一致，导电性能、机械拉脱力都符合行业使用标准。不同于通用切削刀具，这类压接刀片没有切削刃，所有的工作型面都是成型面，

　　依靠上下刀片的合模压力让端子产生塑性变形，因此上下刀片的合模间隙设计尤为关键，间隙过大时端子压合后会出现飞边，间隙过小则会导致刀片在合模过程中出现硬接触，损伤刃口甚至崩裂。在装配调试时，需要先将刀片固定在模座上，通过塞尺检查合模间隙，调整模座的平行度，确保整个刃口长度方向上的间隙均匀，之后用废料试压，检查端子的压合外观、剖面形变，确认压接位置正好对应端子的线芯压接区与绝缘层压接区，不会压到端子的连接配合段。日常维护中，每次换班都需要清理刀片表面附着的金属碎屑、绝缘皮残渣，避免碎屑垫在刃口表面导致压接尺寸超差，同时检查紧固螺钉的预紧力，防止长期往复作业下螺钉松动导致刀片移位。
