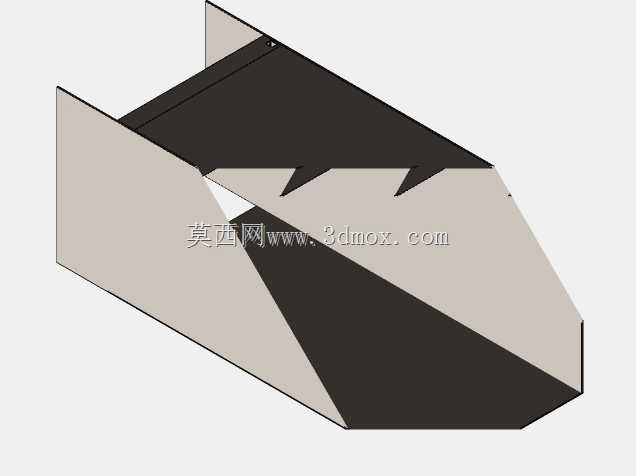

CA6140车床配套斜置式接屑导料平台结构

　　在普通卧式车床的金属切削作业场景里，切屑的导流与收集一直是影响工位整洁度、操作安全性的关键环节，这款配套CA6140车床设计的斜置式接屑导料平台，正是针对车床主轴下方排屑路径的实际工况完成的结构设计。从实际安装边界来看，该平台整体适配CA6140车床床身靠近主轴箱侧的下部空间，两侧立板的安装孔位完全匹配床身原有预留的固定点位，不需要对床身结构做二次打孔或焊接改造，安装时只需将两侧立板对准床身安装面，拧紧紧固件即可完成固定，整体安装过程不需要额外吊装辅助，两名现场装配人员半小时内即可完成装调。

　　从结构功能设计逻辑来看，平台主体采用大倾角斜置底板设计，倾斜角度经过实际切削工况验证，刚好匹配钢质、铸铁质车削切屑的自然滑落角度，不管是带状的连续钢屑，还是崩碎状的铸铁切屑，落到斜板表面后都能依靠自重顺着斜面滑落到下方的集屑车内部，不会在平台表面产生积屑堆积。两侧的立式挡边高度经过反复校核，刚好覆盖车床切削时切屑飞溅的主要落点范围，能够有效阻挡高速飞出的切屑向车床两侧的操作工位飞溅，避免操作人员被高温切屑烫伤，同时也能防止切屑散落到地面增加清扫工作量。

　　在细节结构处理上，斜板靠近车床卡盘的上沿位置做了向内收的斜切收口，能够尽可能贴近卡盘下方的排屑落点，减少切屑落到平台外侧的概率；斜板表面没有做额外的凸起或加强筋结构，避免切屑滑落过程中被结构件勾挂，尤其是针对长带状钢屑，光滑的整板斜面能够让切屑顺畅滑落，不会出现切屑缠绕在平台结构上需要人工清理的问题。两侧立板与斜底板的连接采用折弯一体成型加焊接密封的工艺，整个平台的拼接焊缝都做了打磨平整处理，不存在缝隙卡屑的问题，同时焊接后的整体结构刚性足够，即使长时间承受大量切屑的冲击，也不会出现板面变形或焊缝开裂的情况。

　　从实际使用场景的适配性来看，该平台除了承接常规车削作业的切屑之外，也能适配车床使用切削液时的废液导流需求，斜板的倾斜角度同时满足切削液的自然流淌要求，混有切屑的切削液落到平台上后，会顺着斜面一同流入集屑车的过滤分离结构，不会出现积液滞留在平台表面的情况，能够有效减少切削液在工位地面的滴漏，保持作业地面干燥，降低操作人员滑倒的安全隐患。

　　在设计过程中，整体结构充分考虑了钣金加工的工艺性，所有板件都采用常规厚度的冷轧钢板制作，折弯工序都是常规角度，不需要特殊的折弯模具，焊接工序也都是普通的二氧化碳气体保护焊即可完成，加工门槛低，适合机加工车间自行制作或批量配套生产。平台的整体外轮廓尺寸完全避让了车床床鞍的纵向移动行程，不管床鞍移动到靠近主轴箱还是靠近尾座的位置，都不会和平台结构产生运动干涉，不需要调整车床原有部件的运动范围，也不会影响车床的最大加工长度参数。同时平台的下沿高度预留了足够的集屑车推入空间，适配车间常用的标准尺寸集屑车，不需要定制特殊规格的集屑容器，能够直接融入现有车间的切屑收集转运流程。

　　从维护便利性角度来看，整个平台没有易损的活动部件，日常使用只需要定期清理表面附着的油污即可，不需要做额外的润滑或部件更换，长期使用的维护成本极低。板面的平整设计也让清理工作十分便捷，使用车间压缩空气吹扫或者毛刷清扫都能快速将残留的细碎切屑清理干净，不存在难以清理的卫生死角。针对车床加工不同材质工件的场景，该平台的结构都能适配，不管是加工钢材、铸铁还是有色金属工件，产生的不同形态切屑都能顺利导流，不会因为切屑材质或形态的变化出现排屑不畅的问题。
